본질적으로, 물리 기상 증착(PVD)과 화학 기상 증착(CVD)은 기판 위에 극도로 얇고 기능적인 코팅을 적용하는 데 사용되는 고급 제조 공정입니다. 이 기술들은 반도체 및 자동차에서 건축 및 보석에 이르는 산업에서 재료의 내구성을 향상시키거나 새로운 전자 특성을 도입하거나 미적 매력을 개선하는 데 사용되는 중요한 기술입니다.
PVD와 CVD 중 어느 것이 "더 좋다"고 말하는 것이 아니라, 원하는 결과에 어떤 공정이 적합한지에 대한 선택입니다. PVD는 저온에서 단단하거나 장식적인 코팅을 추가하는 데 이상적인 물리적 공정인 반면, CVD는 마이크로일렉트로닉스와 같은 응용 분야에 필요한 고순도, 균일한 층을 생성하는 데 필수적인 화학 공정입니다.
근본적인 차이점: 공정이 적용을 결정합니다
각 기술이 어디에 적용되는지 이해하려면 먼저 작동 방식을 이해해야 합니다. 핵심적인 차이점은 코팅 재료가 부품 표면으로 전달되는 방식에 있습니다.
PVD: 물리적, 시야 확보 공정
PVD는 미시적인 수준의 스프레이 페인팅과 유사한 물리적 공정입니다. 고진공 상태에서 고체 소스 재료(예: 티타늄)에 에너지를 가하면 원자 또는 분자가 방출됩니다.
이 방출된 입자들은 직선으로 이동하여 기판 위에 응축되어 얇고 밀도 높은 막을 형성합니다. 기판 표면에서 근본적인 화학 반응은 일어나지 않습니다.
CVD: 표면에서의 화학 반응
CVD는 화학 공정입니다. 이는 가열된 기판이 들어 있는 반응 챔버에 하나 이상의 휘발성 전구체 가스를 도입하는 것을 포함합니다.
이 가스들은 뜨거운 표면에서 분해되고 반응하여 새로운 고체 재료를 코팅으로 형성합니다. 이는 차가운 표면에 이슬이 맺히는 방식과 유사하지만, 증착은 의도적인 화학적 변환의 결과입니다.
주요 적용 분야 및 예시
공정의 차이는 한 방법이 다른 방법보다 명확한 이점을 갖는 뚜렷한 적용 분야로 직접 이어집니다.
PVD 적용 분야: 내구성과 미학
저온 공정이기 때문에 PVD는 매우 다재다능합니다. 다양한 재료에 단단하고 내마모성이 있거나 장식적인 코팅을 추가하는 데 주로 사용됩니다.
일반적인 적용 분야는 다음과 같습니다:
- 절삭 공구 및 금형: 티타늄 질화물(TiN)과 같은 코팅을 적용하여 경도를 개선하고 공구 수명을 연장합니다.
- 자동차 및 항공우주: 내마모성, 마찰 감소 및 부식 방지를 위해 부품을 코팅합니다.
- 건축 및 디자인: 마모 및 지문에 강한 고정 장치 및 패널에 내구성 있는 유색 금속 마감을 만듭니다.
- 보석 및 시계: 긁힘 방지 및 장식 코팅을 제공합니다.
CVD 적용 분야: 순도 및 등각 코팅
CVD는 필름 순도와 복잡한 형상을 코팅하는 능력이 가장 중요한 경우에 탁월합니다. 주요 영역은 반도체 산업입니다.
가장 중요한 적용 분야는 다음과 같습니다:
- 반도체 제조: 마이크로칩 및 트랜지스터의 기반을 형성하는 초고순도, 균일한 실리콘, 이산화규소 및 기타 재료 층을 생성합니다. CVD의 기체 특성은 실리콘 웨이퍼의 미세한 3차원 구조를 완벽하게 코팅할 수 있게 합니다.
CVD는 또한 높은 공정 온도를 견딜 수 있는 기판에 다이아몬드 유사 탄소와 같은 고성능 산업용 코팅에도 사용됩니다.
트레이드오프 이해하기
PVD와 CVD 중에서 선택하려면 기본 공정에 의해 결정되는 명확한 엔지니어링 트레이드오프를 고려해야 합니다.
온도 제약
CVD는 일반적으로 화학 반응이 일어나기 위해 매우 높은 온도(종종 600°C 이상)를 필요로 합니다. 이는 실리콘, 세라믹 또는 내화 금속과 같이 극한의 열을 견딜 수 있는 기판으로 사용을 제한합니다.
PVD는 훨씬 낮은 온도(종종 500°C 미만, 때로는 실온에 가까움)에서 작동합니다. 이는 합금강, 알루미늄 및 일부 플라스틱과 같은 열에 민감한 재료를 코팅하는 데 적합합니다.
코팅 복잡성 및 균일성
챔버 전체를 채우는 가스에 의존하기 때문에 CVD는 고도로 등각적인 코팅을 제공합니다. 이는 마이크로일렉트로닉스에 필수적인 복잡한 형상과 내부 표면을 탁월한 정밀도로 균일하게 코팅할 수 있음을 의미합니다.
시야 확보 공정인 PVD는 복잡한 형상에 어려움을 겪을 수 있습니다. 소스 재료로부터 "그림자"가 지는 영역은 더 얇은 코팅을 받거나 전혀 코팅되지 않을 수 있으므로, 코팅 범위를 보장하기 위해 공정 중에 복잡한 부품 회전이 필요합니다.
필름 접착 및 특성
CVD 필름은 코팅이 기판에 화학적으로 결합되어 있기 때문에 종종 우수한 접착력을 나타냅니다. 이 공정은 또한 고순도, 고밀도, 결정성 필름을 생산할 수 있습니다.
PVD 접착력은 일반적으로 매우 좋지만, 화학 반응이 아닌 원자 결합을 기반으로 합니다. PVD 필름의 특성은 사용된 특정 증착 매개변수에 크게 의존합니다.
목표에 맞는 올바른 선택하기
온도, 형상 및 필름 특성에 대한 애플리케이션의 특정 요구 사항이 결정에 도움이 될 것입니다.
- 복잡한 전자 장치용 고순도, 등각 코팅이 주요 초점이라면: CVD는 복잡한 구조에 균일하고 고품질의 필름을 생성하는 능력으로 확립된 표준입니다.
- 열에 민감한 재료에 단단하고 내마모성이 있거나 장식적인 코팅을 적용하는 것이 주요 초점이라면: PVD는 작동 온도가 낮아 기판 손상을 방지하므로 우수한 선택입니다.
- 고온을 견딜 수 있는 도구 또는 부품의 표면을 향상시키는 것이 주요 초점이라면: 두 기술 모두 옵션이지만, 결정은 원하는 필름 두께, 균일성 및 특정 재료 특성에 따라 달라집니다.
궁극적으로, 물리적 증착 대 화학 반응이라는 핵심 공정을 이해하는 것이 재료, 형상 및 성능 요구 사항에 가장 잘 맞는 기술을 선택하는 열쇠입니다.
요약표:
| 특징 | PVD (물리 기상 증착) | CVD (화학 기상 증착) |
|---|---|---|
| 공정 유형 | 물리적 (시야 확보) | 화학적 (가스 반응) |
| 일반적인 온도 | 낮음 (<500°C) | 높음 (>600°C) |
| 코팅 균일성 | 양호하지만 복잡한 형상에 어려움 | 탁월, 고도로 등각적 |
| 이상적인 적용 분야 | 절삭 공구, 자동차 부품, 보석, 장식 코팅 | 반도체, 마이크로일렉트로닉스, 고순도 산업용 코팅 |
| 주요 장점 | 열에 민감한 재료에 작동 | 복잡한 3D 구조에 탁월 |
코팅 솔루션에 대한 전문가의 지도가 필요하신가요?
PVD와 CVD 중에서 선택하는 것은 프로젝트 성공에 매우 중요합니다. 올바른 코팅 기술은 내구성을 향상시키고 성능을 개선하며 부품의 수명을 연장할 수 있습니다.
KINTEK은 코팅 연구 개발을 위한 고급 실험실 장비 및 소모품을 전문으로 합니다. 새로운 반도체 재료를 개발하든, 도구 내구성을 향상시키든, 혁신적인 장식 마감을 만들든, 우리는 필요한 신뢰할 수 있는 장비와 전문가 지원을 제공합니다.
최고의 결과를 얻을 수 있도록 도와드리겠습니다. 저희 팀은 PVD 및 CVD 공정의 미묘한 차이를 이해하고 있으며, 특정 응용 분야 및 재료 요구 사항에 맞는 최적의 솔루션을 안내해 드릴 수 있습니다.
오늘 KINTEK에 문의하여 코팅 문제를 논의하고 당사의 솔루션이 귀하의 혁신을 어떻게 이끌어낼 수 있는지 알아보십시오.

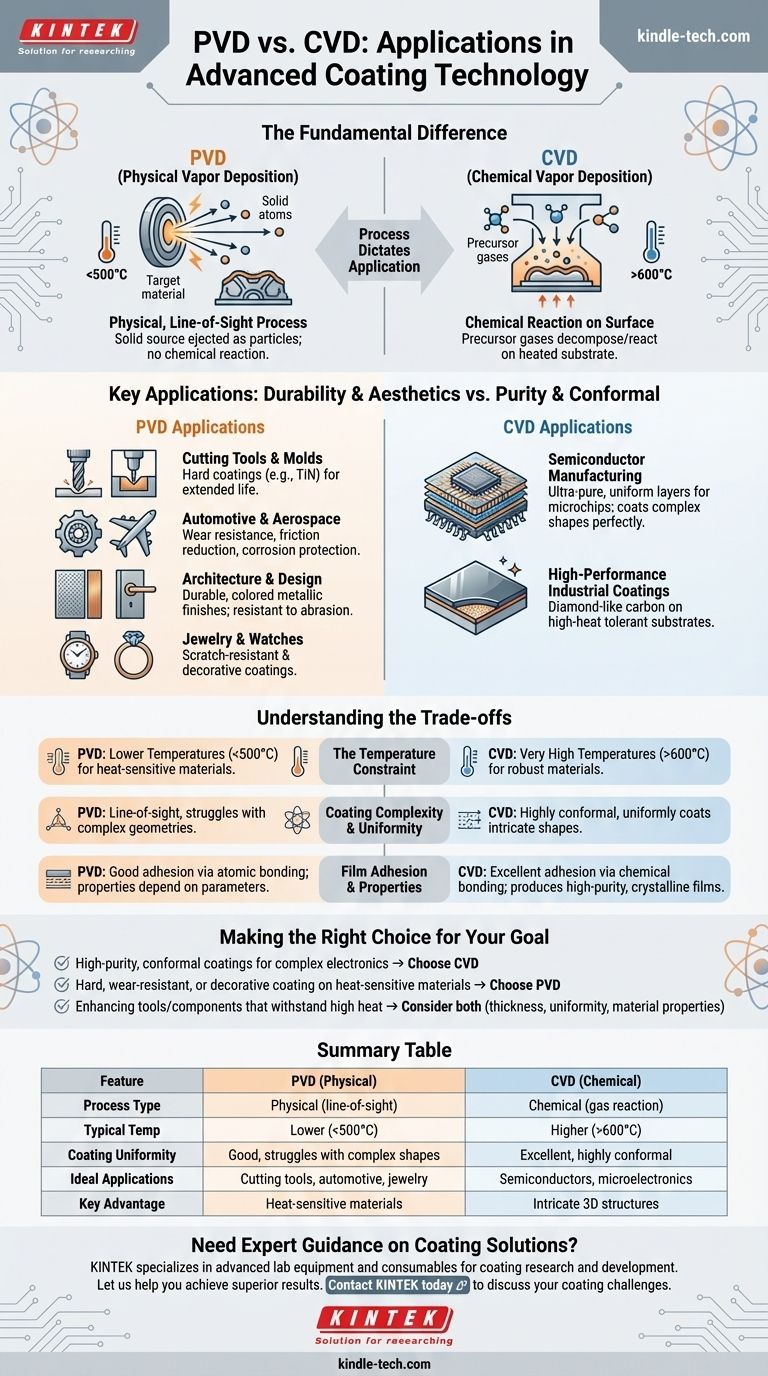

시각적 가이드
