화학 기상 증착과 물리적 기상 증착의 차이점은 무엇인가요?주요 인사이트 설명

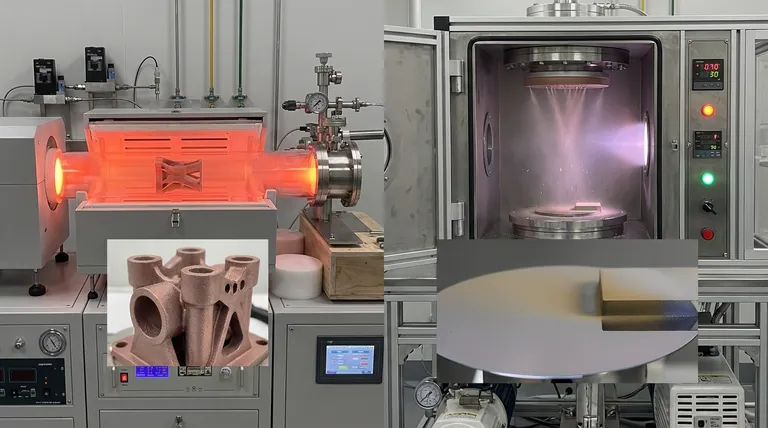

화학 기상 증착(CVD)과 물리적 기상 증착(PVD)은 다양한 산업에서 사용되는 두 가지 박막 증착 기술입니다.CVD는 일반적으로 고온에서 기판 위에 고체 필름을 형성하기 위해 화학 반응을 거치는 기체 전구체를 사용합니다.이와 대조적으로 PVD는 고체 대상 물질을 물리적으로 기화시킨 다음 낮은 온도에서 기판 위에 응축시킵니다.CVD는 순도가 높은 필름을 만들 수 있지만 부식성 부산물을 생성할 수 있는 반면, PVD는 증착 속도가 낮고 깨끗한 공정을 제공합니다.두 방법 모두 고유한 장점이 있으며 온도 민감도, 재료 호환성, 원하는 필름 특성 등 애플리케이션의 특정 요구 사항에 따라 선택됩니다.

핵심 포인트 설명:

화학 기상 증착과 물리적 기상 증착의 차이점은 무엇인가요?주요 인사이트 설명
  1. 전구체 유형:

    • CVD:기판 표면에서 화학적으로 반응하거나 분해되어 고체 필름을 형성하는 기체 전구체를 사용합니다.이러한 화학적 변형은 CVD의 특징입니다.
    • PVD:증발, 스퍼터링 또는 승화와 같은 물리적 공정을 통해 기화되는 고체 전구체(타깃)를 사용합니다.그런 다음 기화된 물질이 기판 위에 응축됩니다.
  2. 온도 요구 사항:

    • CVD:일반적으로 고온(500°C~1100°C)에서 작동하므로 온도에 민감한 기판에는 사용이 제한될 수 있습니다.화학 반응을 일으키기 위해서는 높은 온도가 필요합니다.
    • PVD:낮은 온도에서 작업할 수 있어 고열을 견디지 못하는 소재에 적합합니다.특히 플라스틱이나 기타 열에 민감한 재료와 관련된 애플리케이션에 유리합니다.
  3. 증착 메커니즘:

    • CVD:기체 전구체 간 또는 전구체와 기판 간의 화학 반응이 포함됩니다.그 결과 화학적으로 결합된 필름이 생성됩니다.
    • PVD:증발 또는 스퍼터링과 같은 물리적 공정에 의존하며, 원자 또는 분자가 고체 타겟에서 방출되어 화학 반응 없이 기판 위에 증착됩니다.
  4. 부산물 및 불순물:

    • CVD:화학 반응 중에 부식성 가스 부산물이 생성될 수 있으며, 추가적인 취급 및 폐기 조치가 필요할 수 있습니다.불순물이 필름에 유입될 수도 있습니다.
    • PVD:화학 반응 없이 물리적 공정을 거치기 때문에 일반적으로 부산물 발생이 적고 필름이 더 깨끗합니다.
  5. 증착 속도 및 효율성:

    • CVD:보통에서 높은 증착 속도를 제공하지만 화학 반응이 일어나야 하므로 공정이 느려질 수 있습니다.
    • PVD:일반적으로 CVD에 비해 증착 속도가 낮지만 전자빔 물리 기상 증착(EBPVD)과 같은 특정 기술은 우수한 재료 활용 효율로 높은 속도(0.1-100 μm/min)를 달성할 수 있습니다.
  6. 필름 특성:

    • CVD:고순도 및 우수한 적합성을 가진 필름을 생산하여 복잡한 형상에 균일한 코팅이 필요한 응용 분야에 이상적입니다.
    • PVD:접착력과 밀도가 좋은 필름을 만들 수 있지만 CVD에 비해 적합성이 떨어질 수 있습니다.필름 두께와 구성을 정밀하게 제어해야 하는 애플리케이션에는 PVD가 선호되는 경우가 많습니다.
  7. 응용 분야:

    • CVD:고품질의 균일한 필름을 증착할 수 있기 때문에 반도체 제조, 광학 코팅 및 보호 코팅에 일반적으로 사용됩니다.
    • PVD:장식용 코팅, 내마모성 코팅, 박막 태양전지 생산에 널리 사용되며, 낮은 온도와 깨끗한 공정이 유리한 박막 태양전지 생산에 널리 사용됩니다.

장비 및 소모품 구매자는 이러한 주요 차이점을 이해함으로써 기판 재료, 원하는 필름 특성, 공정 요구 사항 등의 요소를 고려하여 특정 요구 사항에 가장 적합한 증착 방법을 정보에 입각하여 결정할 수 있습니다.

요약 표:

측면 CVD PVD
전구체 유형 화학적으로 반응하거나 분해되는 기체 전구체. 물리적 과정을 통해 기화된 고체 전구체.
온도 고온(500°C~1100°C). 저온으로 열에 민감한 기판에 적합합니다.
증착 메커니즘 화학 반응은 고체 필름을 형성합니다. 증발 또는 스퍼터링과 같은 물리적 공정이 필름을 증착합니다.
부산물 부식성 가스 부산물이 발생할 수 있습니다. 부산물 감소, 더 깨끗한 공정.
증착 속도 보통에서 높은 속도, 화학 반응으로 인해 느립니다. 속도는 낮지만 EBPVD와 같은 기술을 사용하면 높은 속도를 얻을 수 있습니다.
필름 특성 고순도, 우수한 적합성. 우수한 접착력과 밀도, 낮은 적합성.
응용 분야 반도체, 광학 코팅, 보호 코팅. 장식용 코팅, 내마모성 코팅, 박막 태양 전지.

용도에 적합한 증착 방법을 선택하는 데 도움이 필요하신가요? 지금 바로 전문가에게 문의하세요 !
