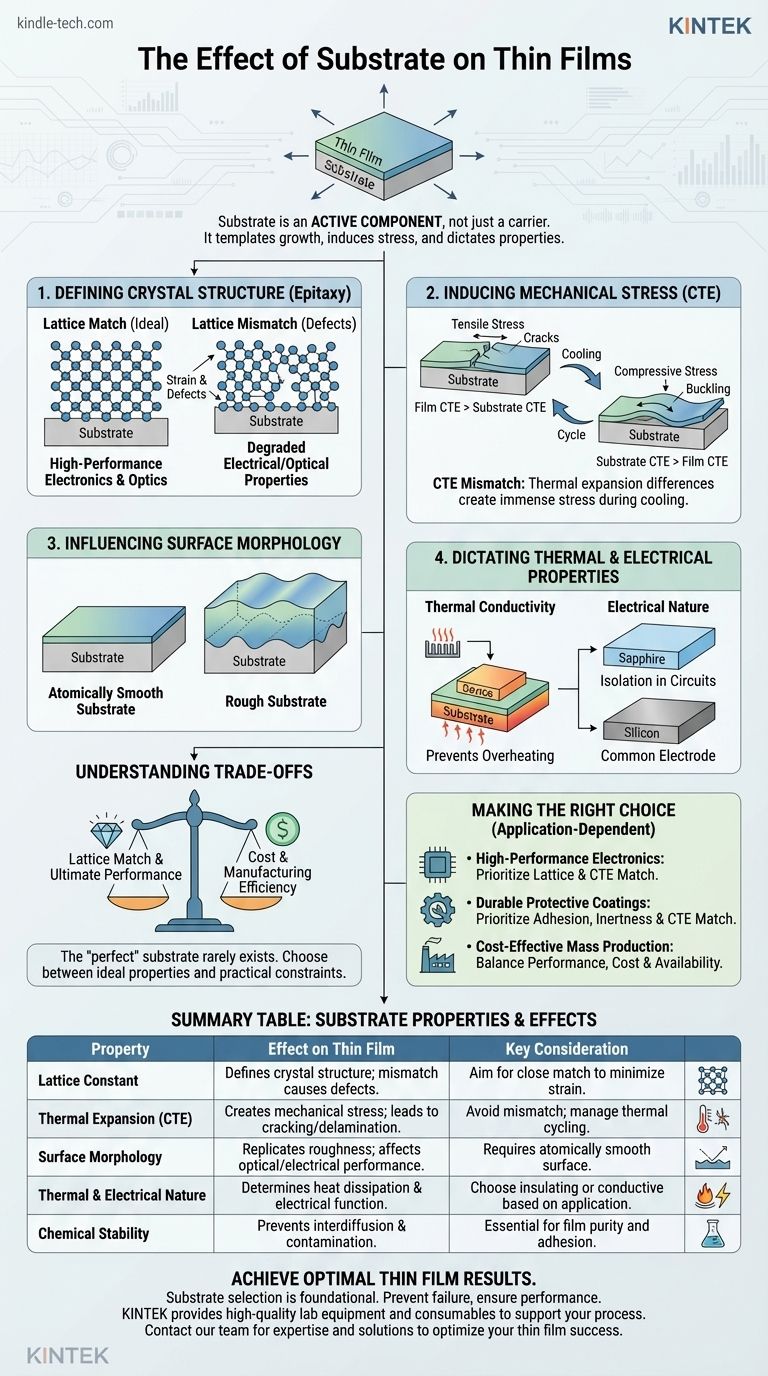

박막 기술에서 기판은 수동적인 운반체가 아니라 최종 박막의 구조, 특성 및 성능을 근본적으로 결정하는 능동적이고 중요한 구성 요소입니다. 그 영향은 원자 수준에서 박막의 결정 품질을 정의하는 것부터 거시적 수준에서 장치 고장으로 이어지는 기계적 응력을 유발할 수 있는 것까지 확장됩니다. 기판 선택은 전체 제조 공정의 성공 또는 실패를 결정할 수 있는 기본적인 엔지니어링 결정입니다.
가장 중요한 요점은 다음과 같습니다. 박막은 고립되어 존재하지 않습니다. 기판은 박막의 성장을 능동적으로 템플릿화하고, 응력을 유발하며, 전반적인 열적 및 전기적 거동에 기여하므로, 기판 선택은 박막 재료 자체만큼이나 중요합니다.
기판의 역할: 단순한 기반 이상
기판을 단순한 물리적 지지대로 생각하는 것은 흔한 과도한 단순화입니다. 실제로는 박막 생성에 능동적으로 참여하며, 그 특성은 최종 제품의 품질과 기능에 직접적인 영향을 미칩니다.
박막의 결정 구조 정의
기판의 원자 배열은 그 위에 성장하는 박막의 청사진 역할을 하는데, 이를 에피택시(epitaxy)라고 합니다.
기판의 원자 간격(격자 상수)이 박막 재료의 원자 간격과 밀접하게 일치하면 박막은 고도로 정렬된 단결정 구조로 성장할 수 있습니다. 이는 고성능 전자 및 광학 장치에 이상적인 시나리오입니다.
상당한 격자 불일치가 있는 경우, 박막은 기판에 맞추기 위해 늘어나거나 압축됩니다. 이 저장된 에너지 또는 변형은 결국 전위와 같은 결함을 생성하여 완화되며, 이는 박막의 전기적 및 광학적 특성을 심각하게 저하시킵니다.
기계적 응력 유발
대부분의 박막 증착 공정은 고온에서 발생합니다. 시스템이 냉각될 때, 박막과 기판은 고유한 열팽창 계수(CTE)에 따라 다른 속도로 수축합니다.
CTE 불일치는 엄청난 기계적 응력을 생성합니다. 박막이 기판보다 더 많이 수축하면 인장 응력을 받아 균열이 발생할 수 있습니다. 기판이 더 많이 수축하면 박막은 압축 응력을 받아 좌굴되거나 박리될 수 있습니다.
표면 형태에 미치는 영향
기판의 초기 표면은 박막의 최종 질감을 위한 무대를 설정합니다. 기판에 미리 존재하는 거칠기, 물결 모양 또는 오염은 성장하는 박막에 복제되거나 심지어 증폭될 것입니다.
거울이나 반도체 웨이퍼와 같은 응용 분야에서는 원자적으로 매끄러운 기판이 필수적입니다. 거친 기판은 거친 박막으로 이어져 광학 코팅의 빛 산란이나 전자 장치의 단락과 같은 문제를 일으킵니다.
열적 및 전기적 특성 결정
기판은 최종 장치의 작동 환경에 필수적인 부분입니다. 기판의 열전도율은 작동 중에 발생하는 열이 얼마나 효과적으로 소산될 수 있는지를 결정합니다. 잘못 선택된 기판은 과열 및 조기 장치 고장으로 이어질 수 있습니다.
또한 기판의 전기적 특성은 근본적입니다. 절연 기판(예: 사파이어 또는 석영)은 회로의 다른 구성 요소를 분리하는 데 사용되는 반면, 전도성 기판(예: 실리콘 웨이퍼)은 공통 전극 역할을 할 수 있습니다.
기판 선택의 장단점 이해
"완벽한" 기판은 거의 존재하지 않습니다. 선택 과정은 이상적인 물리적 특성과 비용 및 가용성과 같은 실제 제조 제약 사이의 신중한 균형을 맞추는 것입니다.
격자 일치 대 비용 딜레마
특정 박막에 거의 완벽하게 격자 일치하는 기판은 예외적으로 효과적일 수 있지만, 제조 비용이 엄청나게 비싸거나 어려울 수도 있습니다. 예를 들어, 순수 GaN 기판에 질화갈륨(GaN)을 성장시키는 것은 이상적이지만 비용이 많이 듭니다.
결과적으로 엔지니어는 실리콘이나 사파이어와 같이 덜 이상적이지만 훨씬 저렴한 기판을 사용하여 절충하고, 결과적인 변형 및 결함을 관리하기 위해 복잡한 버퍼층을 개발합니다. 이는 궁극적인 성능과 제조 효율성 사이의 핵심적인 장단점입니다.
열적 호환성 대 기능성
열 응력을 최소화하는 우수한 CTE 일치를 가진 기판을 찾을 수 있습니다. 그러나 동일한 기판은 잘못된 전기적 특성(예: 절연체가 필요할 때 전도성)을 갖거나 고온에서 박막 재료와 화학적으로 반응할 수 있습니다.
화학적 반응성 및 상호 확산
많은 증착 기술에 사용되는 고온에서는 원자들이 매우 이동성이 높습니다. 기판의 원자가 박막으로 확산되거나 그 반대로 확산되어 의도하지 않은 계면층이 생성될 수 있습니다.
이러한 상호 확산은 박막을 오염시키고, 특성을 변경하며, 접착 불량에 취약한 약한 경계를 생성할 수 있습니다. 따라서 기판 선택은 의도된 처리 온도에서의 화학적 안정성을 고려해야 합니다.
응용 분야에 맞는 올바른 선택
올바른 기판을 선택하려면 먼저 주요 목표를 정의해야 합니다. 최적의 선택은 항상 상황에 따라 다릅니다.
- 고성능 전자 또는 광학 장치가 주요 초점인 경우: 낮은 결함의 단결정 박막을 성장시키기 위해 가능한 한 가장 가까운 격자 일치 및 열팽창 계수를 가진 기판을 우선적으로 고려하십시오.
- 내구성 있는 보호 코팅이 주요 초점인 경우: 열 순환 시 균열 또는 박리를 방지하는 강력한 접착력, 화학적 불활성 및 CTE 일치를 우선적으로 고려하십시오.
- 비용 효율적인 대량 생산이 주요 초점인 경우: 성능, 비용 및 가용성 사이에서 허용 가능한 균형을 제공하는 기판을 식별하고, 물리적 단점을 완화하기 위한 솔루션을 설계할 준비를 하십시오.
기판을 단순한 운반체가 아닌 설계의 필수 구성 요소로 취급하는 것이 예측 가능하고 성공적인 박막 엔지니어링의 핵심입니다.
요약표:
| 기판 특성 | 박막에 미치는 영향 | 주요 고려 사항 |
|---|---|---|
| 격자 상수 | 에피택시를 통해 결정 구조를 정의; 불일치는 결함을 유발. | 변형 및 전위를 최소화하기 위해 밀접한 일치를 목표로 합니다. |
| 열팽창(CTE) | 냉각 중 기계적 응력(인장/압축)을 생성. | 불일치는 균열, 좌굴 또는 박리로 이어질 수 있습니다. |
| 표면 형태 | 거칠기를 복제하여 광학 및 전기적 성능에 영향. | 고품질 박막을 위해 원자적으로 매끄러운 표면이 필요합니다. |
| 열적 및 전기적 특성 | 열 소산 및 전기적 절연/연결을 결정. | 응용 분야에 따라 절연(예: 사파이어) 또는 전도성(예: 실리콘)을 선택합니다. |
| 화학적 안정성 | 고온에서 상호 확산 및 오염 방지. | 박막 순도 및 강력한 접착력 유지에 필수적입니다. |
올바른 기판으로 최적의 박막 결과 달성
기판 선택은 박막 장치의 품질, 성능 및 신뢰성에 직접적인 영향을 미치는 기본적인 결정입니다. 올바른 선택은 응력 유발 고장, 불량한 결정성 및 오염과 같은 문제를 방지합니다.
