본질적으로, 전자빔 증착은 매우 얇고 고순도인 박막을 생성하기 위한 정교한 기술입니다. 이는 물리 기상 증착(PVD)의 한 종류로, 진공 상태에 있는 원료 물질이 집중된 고에너지 전자빔에 의해 가열되어 기화될 때까지 가열됩니다. 이 증기는 이동하여 기판 위에 응축되어 균일한 코팅을 형성합니다.
박막을 생성하는 많은 방법이 있지만, 전자빔 증착은 정밀도와 순도 면에서 뛰어납니다. 이는 "깨끗한" 에너지원인 전자를 사용하여 표적 물질만 직접 가열함으로써 다른 열 기술에서 흔히 발생하는 오염을 방지합니다.
핵심 메커니즘: 전자에서 박막까지
전자빔 증착의 가치를 이해하려면 먼저 그 과정을 기본적인 단계로 나누어 보아야 합니다. 각 단계는 최종 박막이 까다로운 사양을 충족하도록 정밀하게 제어됩니다.
1단계: 전자빔 생성
이 과정은 텅스텐 필라멘트에서 시작됩니다. 이 필라멘트에 높은 전류가 흘러 극도로 높은 온도로 가열됩니다. 이 강렬한 열은 필라멘트 표면에서 전자를 방출하는 열전자 방출을 유발합니다.
2단계: 빔 가속 및 집중
일단 방출된 전자들은 일반적으로 5~10킬로볼트(kV) 사이의 강력한 전기장에 의해 가속됩니다. 그런 다음 자기장을 사용하여 이 고속 전자들을 조밀하고 정밀한 빔으로 집중시켜 표적을 향해 유도합니다.
3단계: 원료 물질 기화

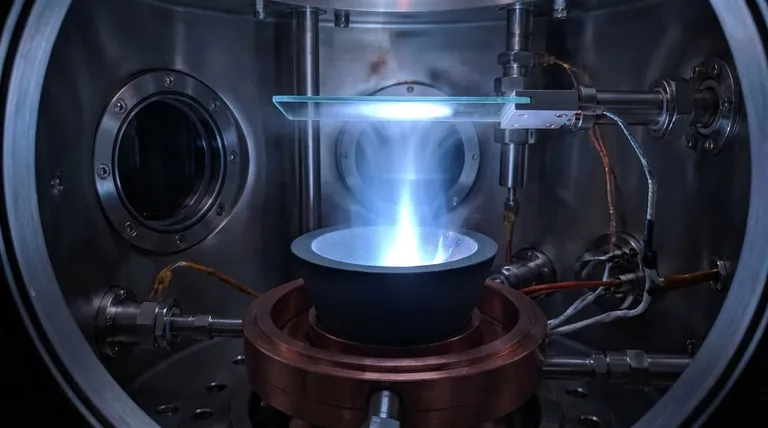

증착될 원료 물질은 수냉식 구리 도가니 또는 크루시블에 담겨 있습니다. 집중된 전자빔이 물질에 부딪히면 전자의 엄청난 운동 에너지가 즉시 열에너지로 전환됩니다. 이 국부적인 가열은 매우 강렬하여 물질이 빠르게 녹고 기화(또는 승화, 고체에서 기체로 직접 변환)되게 합니다.
4단계: 기판 위에 증착
이 기체 증기는 진공 챔버를 통해 위로 이동합니다. 결국 원료 위에 전략적으로 배치된 더 차가운 기판에 도달합니다. 접촉 시 증기는 다시 고체로 응축되어 기판 표면에 얇고 조밀하며 고순도의 박막을 형성하며, 일반적으로 두께는 5에서 250나노미터 사이입니다.
진공의 결정적인 역할
전체 전자빔 증착 과정은 고진공 챔버 내에서 이루어집니다. 이 제어된 환경은 우연이 아니며, 두 가지 주요 이유로 필수적입니다.
박막 순도 보장
진공은 산소 및 질소와 같은 다른 거의 모든 기체 분자를 챔버에서 제거합니다. 이는 증발된 물질이 이동 중에 오염 물질과 반응하는 것을 방지하며, 이는 고순도 박막을 달성하는 데 중요합니다.
효율적인 증착 가능
진공 상태에서는 증기 입자가 원료에서 기판으로 직선으로 방해받지 않고 이동할 수 있습니다. 이를 직선 증착(line-of-sight deposition)이라고 합니다. 진공이 없으면 입자들이 공기 분자와 충돌하여 산란되어 균일한 박막 형성을 방해할 것입니다.
장단점 이해
다른 전문 공정과 마찬가지로 전자빔 증착도 특정 응용 분야에 적합하게 만드는 뚜렷한 장점과 한계를 가지고 있습니다.
장점: 탁월한 순도 및 재료 호환성
전자빔이 원료 물질을 직접 가열하기 때문에 주변 도가니는 차갑게 유지됩니다. 이는 도가니 재료 자체가 녹거나 가스를 방출하여 박막을 오염시키는 것을 방지합니다. 이 기술은 매우 높은 녹는점을 가진 재료(내화 금속)를 포함하여 다른 방법으로는 증발시키기 어려운 광범위한 재료와 함께 사용할 수 있습니다.
장점: 높은 에너지 효율
에너지는 필요한 곳, 즉 원료 물질 표면에 정확하게 전달됩니다. 이는 공정을 매우 효율적으로 만들어 높은 증착 속도와 박막 두께에 대한 탁월한 제어를 가능하게 합니다.
한계: 직선 코팅
증기 입자의 직선 경로는 날카로운 모서리나 언더컷이 있는 복잡한 3차원 형상을 균일하게 코팅하기 어렵게 만듭니다. 원료의 직접적인 시야에 없는 기판 부분은 코팅을 거의 또는 전혀 받지 못할 것입니다.
고려 사항: 반응성 증착
이러한 한계는 기회가 될 수도 있습니다. 제어된 양의 반응성 가스(산소 또는 질소와 같은)를 챔버로 의도적으로 유입함으로써 화합물 박막을 형성할 수 있습니다. 예를 들어, 산소 분위기에서 티타늄을 증발시키면 이산화티타늄(TiO₂) 박막을 생성할 수 있습니다.
목표에 맞는 올바른 선택
증착 방법의 선택은 최종 박막의 원하는 특성과 기판의 형상에 전적으로 달려 있습니다.
- 최대 박막 순도와 밀도가 주요 초점이라면: 수냉식 도가니와 직접 가열 메커니즘이 오염을 최소화하므로 E-빔이 탁월한 선택입니다.
- 고융점 또는 내화성 재료를 증착해야 한다면: 전자빔의 강렬하고 국부적인 가열은 가장 효과적인 방법 중 하나입니다.
- 광학 코팅 또는 고급 반도체를 제작한다면: E-빔 증착이 제공하는 정밀한 두께 제어와 높은 순도는 이러한 응용 분야에 필수적입니다.
- 복잡한 3D 부품을 균일한 두께로 코팅한다면: 기판 회전을 통합하거나 스퍼터링과 같은 더 적합한 방법을 고려해야 할 수 있습니다.
궁극적으로 전자빔 증착은 고성능 박막을 엔지니어링하기 위한 비할 데 없는 수준의 제어 및 순도를 제공합니다.
요약 표:
| 주요 특성 | 세부 사항 |
|---|---|
| 공정 유형 | 물리 기상 증착 (PVD) |
| 주요 장점 | 고순도 및 고융점 재료 호환성 |
| 일반적인 박막 두께 | 5 - 250 나노미터 |
| 핵심 환경 | 고진공 챔버 |
| 주요 한계 | 직선 증착 (덜 균일함) |
