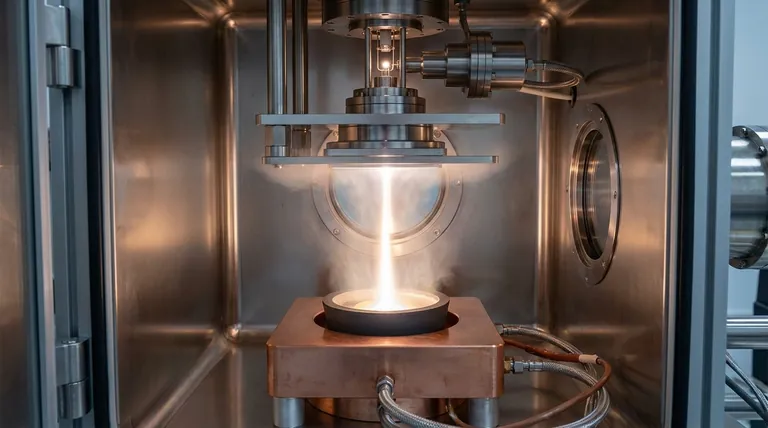

전자빔 증착의 원리는 무엇인가요? 고순도 박막 증착을 위한 가이드

요약하자면, 전자빔 증착은 고에너지 전자의 집중된 빔을 사용하여 소스 재료를 증발시키는 물리적 기상 증착(PVD) 기술입니다. 이 증기는 고진공 챔버를 통과하여 더 차가운 표면, 즉 기판에 응축되어 매우 순수하고 균일한 박막을 형성합니다.

핵심 원리는 에너지의 표적 변환입니다. 가속된 전자의 운동 에너지는 소스 재료와의 충돌 시 강렬한 열 에너지로 변환되어 오염을 최소화하고 높은 수준의 제어로 증발을 유도합니다.

작동 방식: 단계별 분석

전체 공정은 정밀도와 순도를 위해 세심하게 조정된 일련의 순서로, 모두 고진공 환경 내에서 발생합니다.

생성: 전자 빔 생성

공정은 텅스텐 필라멘트에서 시작됩니다. 이 필라멘트에 높은 전류를 통과시켜 줄 발열(joule heating)이라는 과정을 통해 필라멘트가 상당히 가열되도록 합니다.

이 강렬한 열은 필라멘트가 열전자 방출(thermionic emission)을 통해 전자를 방출하게 합니다.

가속 및 집중: 고에너지 빔 형성

일단 방출된 전자는 일반적으로 5~10킬로볼트(kV) 사이의 고전압 필드에 의해 가속되어 막대한 운동 에너지를 얻습니다.

그런 다음 자기장을 사용하여 이 고속 전자를 좁고 제어 가능한 빔으로 정밀하게 집중시킵니다.

충돌 및 증발: 에너지 전달

이 집중된 전자 빔은 도가니에 고정된 소스 재료를 향하게 됩니다. 재료에 충돌하면 전자의 운동 에너지가 즉시 강렬하고 국소적인 열로 변환됩니다.

이 에너지 전달은 재료의 온도를 끓는점 이상으로 높여 재료를 증발시키거나(일부 재료의 경우 승화) 증기 구름을 생성합니다.

증착: 증기에서 고체 필름으로

증발된 재료는 진공 챔버를 통해 위쪽으로 이동합니다. 진공은 증기 입자가 공기 분자와 충돌하거나 반응하지 않고 직선으로 이동하도록 보장하므로 매우 중요합니다.

증기가 소스 위에 위치한 더 차가운 기판에 도달하면 응축되어 얇고 단단한 막을 형성합니다. 이 막의 두께는 종종 5~250나노미터 사이이며 정밀하게 제어될 수 있습니다.

핵심 시스템 구성 요소

주요 하드웨어를 이해하면 이 기술이 왜 그렇게 효과적이고 제어 가능한지 알 수 있습니다.

전자총

이것은 시스템의 핵심으로, 전자를 방출하는 텅스텐 필라멘트와 이들을 고출력 빔으로 가속하고 집중시키는 전자기 렌즈로 구성됩니다.

수냉식 도가니

소스 재료는 활발하게 수냉되는 구리 도가니에 담겨 있습니다. 이것은 중요한 설계 특징입니다.

도가니를 냉각함으로써 전자 빔이 닿는 작은 부분만 가열됩니다. 이는 도가니 자체가 녹거나 가스 방출을 일으켜 결과 필름을 오염시키는 것을 방지합니다.

고진공 챔버

챔버는 극도로 낮은 압력 환경을 유지합니다. 이는 두 가지 목적을 수행합니다. 증발된 재료가 산소와 같은 오염 물질과 반응하는 것을 방지하고, 증기 원자가 방해 없이 기판으로 직접 이동하도록 "평균 자유 행로"를 증가시킵니다.

공정 모니터링 도구

시스템에는 거의 항상 수정 진동자(quartz crystal microbalance, QCM)가 포함됩니다. 이 장치는 증착 속도를 실시간으로 모니터링하여 최종 필름 두께를 정밀하게 제어할 수 있게 해줍니다.

장단점 이해하기

모든 응용 분야에 완벽한 기술은 없습니다. E-빔 증착은 상당한 이점을 제공하지만 고유한 복잡성을 수반합니다.

장점: 탁월한 순도

소스 재료만 가열되므로 용기에서 비롯된 오염이 사실상 제거됩니다. 이는 광학 및 전자 응용 분야에 매우 중요한 뛰어난 순도의 필름을 생성합니다.

장점: 재료 다양성

강렬하고 집중된 에너지는 텅스텐, 탄탈럼과 같은 내화 금속 및 단순한 열 가열 방법으로는 증발이 불가능한 세라믹과 같이 녹는점이 매우 높은 재료를 증발시킬 수 있습니다.

단점: 시스템 복잡성 및 비용

E-빔 증착기는 기계적으로 복잡합니다. 고전압 전원 공급 장치, 강력한 진공 펌프 및 정교한 제어 전자 장치가 필요하므로 다른 증착 시스템보다 구매 및 유지 관리가 더 비쌉니다.

단점: 기판 손상 가능성

고에너지 공정은 산란 전자와 X선을 생성할 수 있습니다. 특정 유기 전자 장치나 생물학적 샘플과 같은 매우 민감한 기판의 경우 이 2차 방사선이 손상을 일으킬 수 있습니다.

전자빔 증착을 선택해야 하는 경우

응용 분야의 순도, 재료 유형 및 제어 요구 사항에 따라 이 방법이 올바른 선택인지 결정됩니다.

• 최대 필름 순도와 밀도가 주요 초점인 경우: E-빔은 소스 재료의 직접적인 가열이 도가니로 인한 오염을 방지하므로 우수한 선택입니다.
• 녹는점이 매우 높은 재료를 증착해야 하는 경우: 전자 빔의 강렬하고 국소적인 가열은 사용 가능한 몇 안 되는 효과적이고 신뢰할 수 있는 옵션 중 하나입니다.
• 필름 두께에 대한 정밀하고 반복 가능한 제어가 목표인 경우: QCM과 같은 실시간 모니터링 도구의 통합을 통해 최종 필름 특성에 대해 예외적으로 세밀한 제어가 가능합니다.

궁극적으로, 박막의 성능, 순도 및 정밀도가 협상 불가능한 경우 전자빔 증착은 업계 표준입니다.

요약표:

측면	주요 세부 사항
공정 유형	물리적 기상 증착(PVD)
핵심 원리	전자 빔의 운동 에너지를 열 에너지로 변환하여 소스 재료를 증발시킵니다.
주요 장점	뛰어난 필름 순도와 고융점 재료 증착 능력.
일반적인 응용 분야	광학 코팅, 반도체 장치 및 까다로운 R&D.
