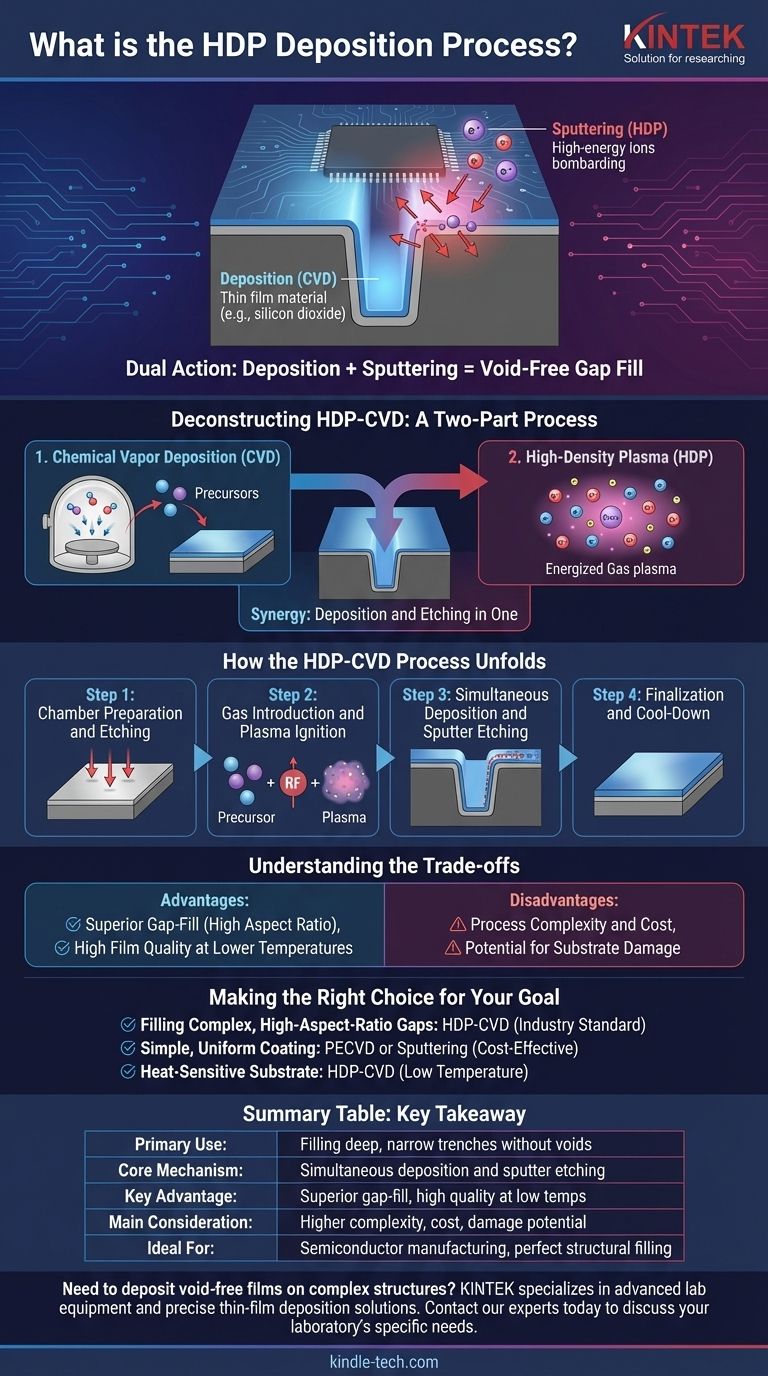

HDP 증착 공정이란 무엇인가요? 복잡한 미세 구조를 위한 보이드 없는 박막 구현

본질적으로, 고밀도 플라즈마 화학 기상 증착(HDP-CVD)은 마이크로칩과 같은 복잡한 구조의 미세 갭을 채우는 데 특히 사용되는 고품질 박막을 증착하는 고급 제조 공정입니다. 이는 표준 화학 기상 증착(CVD)을 강화하여 에너지를 받은 고밀도 플라즈마를 사용하여 재료를 동시에 증착하고 식각하여 탁월하게 균일하고 보이드 없는 층을 만듭니다.

표준 증착 기술이 단순히 표면을 코팅하는 반면, HDP-CVD는 재료를 추가하는 행위(증착)와 선택적으로 제거하는 행위(스퍼터링)를 독특하게 결합합니다. 이 이중 작용이 보이드나 이음새 없이 깊고 좁은 트렌치를 채울 수 있는 능력의 핵심입니다.

HDP-CVD 해체: 두 부분으로 구성된 공정

HDP-CVD를 이해하려면 먼저 구성 요소인 증착 방법(CVD)과 이를 독특하게 만드는 향상 기술(고밀도 플라즈마)을 이해해야 합니다.

기초: 화학 기상 증착(CVD)

본질적으로 HDP-CVD는 화학 기상 증착의 한 유형입니다. CVD의 기본 원리는 구성 요소 또는 기판을 진공 챔버 안에 놓는 것을 포함합니다.

그런 다음 전구체라고 알려진 특정 기체 화학 물질이 챔버로 도입됩니다. 이 가스들은 기판의 가열된 표면에서 반응하여 원하는 재료의 고체 박막을 생성합니다.

이 공정은 가스 운송에서 표면으로, 화학 반응, 그리고 마지막으로 기판에 필름이 성장하는 것까지 여러 단계로 이루어집니다.

향상: 고밀도 플라즈마(HDP)

"HDP" 부분이 이 공정을 매우 강력하게 만듭니다. 플라즈마는 가스가 에너지를 받아 원자가 이온화되어 이온과 전자의 혼합물을 생성하는 물질의 상태입니다.

HDP-CVD에서는 매우 고밀도의 플라즈마가 생성됩니다. 이는 표준 플라즈마 기반 증착 방법보다 훨씬 높은 농도의 이온을 포함한다는 것을 의미합니다. 이 고밀도의 고에너지 이온 구름은 증착 역학을 근본적으로 변화시킵니다.

시너지: 증착과 식각을 한 번에

여기에 결정적인 차이가 있습니다. HDP-CVD에서는 두 가지 공정이 동시에 발생합니다.

1. 증착: 전구체 가스가 반응하여 표준 CVD와 마찬가지로 기판에 필름을 형성합니다.
2. 스퍼터링: 플라즈마에서 나오는 고에너지 이온이 기판을 충돌하여 새로 증착된 재료의 일부를 물리적으로 떼어내거나 "스퍼터링"합니다.

이 동시 스퍼터링은 무작위가 아닙니다. 이는 특징의 모서리와 오버행을 우선적으로 식각하여 증착 재료가 깊은 트렌치를 바닥부터 채우도록 하여 보이드 형성을 방지합니다.

HDP-CVD 공정 전개 방식

일반적인 HDP-CVD 공정은 고유한 갭 충전 능력을 달성하기 위해 정밀한 순서를 따릅니다.

1단계: 챔버 준비 및 식각

기판은 진공 챔버에 놓이고, 챔버는 매우 낮은 압력으로 펌핑됩니다. 기판은 목표 공정 온도로 가열될 수 있습니다.

종종 이온을 사용하여 기판 표면의 오염 물질을 제거하는 예비 식각 단계가 수행되어 필름이 완벽하게 접착되도록 합니다.

2단계: 가스 도입 및 플라즈마 점화

전구체 가스와 불활성 가스(예: 아르곤)가 챔버로 도입됩니다. 그런 다음 무선 주파수(RF) 에너지가 인가되어 가스를 고밀도 플라즈마로 점화합니다.

3단계: 동시 증착 및 스퍼터 식각

전구체 가스가 표면에 재료를 증착하는 동안, 플라즈마에서 나오는 고에너지 이온이 필름을 충돌합니다.

이 충돌은 경사진 표면에 더 큰 영향을 미쳐 트렌치의 상단 모서리에 쌓이는 재료를 효과적으로 스퍼터링하여 제거합니다. 이는 트렌치를 열린 상태로 유지하여 증착 재료가 바닥을 계속 채우도록 합니다.

4단계: 완료 및 냉각

원하는 필름 두께가 달성되면 가스와 RF 전원이 꺼집니다. 챔버는 주변 압력으로 돌아가고 완성된 기판이 제거됩니다.

장단점 이해

HDP-CVD는 보편적인 해결책이 아닌 전문화된 도구입니다. 적절한 적용을 위해서는 장단점을 이해하는 것이 필수적입니다.

장점: 우수한 갭 충전

이것이 HDP-CVD를 사용하는 주된 이유입니다. 보이드 없이 고종횡비(깊고 좁은) 트렌치와 갭을 채울 수 있는 능력은 대부분의 다른 증착 기술로는 따라올 수 없습니다.

장점: 낮은 온도에서 높은 필름 품질

플라즈마에 의해 공급되는 에너지는 순수한 열 CVD 공정에 비해 훨씬 낮은 기판 온도에서 밀도가 높고 고품질의 필름을 형성할 수 있게 합니다. 이는 높은 열을 견딜 수 없는 기판에 적합합니다.

단점: 공정 복잡성 및 비용

HDP-CVD에 필요한 장비는 정교하고 비쌉니다. 증착 속도와 스퍼터-식각 속도 사이의 미묘한 균형을 유지하려면 정밀한 제어와 전문 지식이 필요합니다.

단점: 기판 손상 가능성

갭 충전을 가능하게 하는 동일한 고에너지 이온 충돌은 공정이 완벽하게 최적화되지 않으면 하부 기판에 물리적 손상을 일으킬 수도 있습니다.

목표에 맞는 올바른 선택

증착 방법 선택은 전적으로 필름의 의도된 기능과 기판의 형상에 따라 달라집니다.

• 복잡한 고종횡비 갭을 채우는 것이 주된 목표라면: HDP-CVD는 특히 반도체 제조에서 이 정확한 문제에 대한 산업 표준 솔루션입니다.
• 평평한 표면에 간단하고 균일한 코팅이 주된 목표라면: 표준 플라즈마 강화 CVD(PECVD) 또는 스퍼터링(PVD 기술)과 같은 덜 복잡한 방법이 더 효율적이고 비용 효율적일 수 있습니다.
• 열에 민감한 기판에 증착하는 것이 주된 목표라면: HDP-CVD는 비교적 낮은 온도에서 고품질 필름을 생산할 수 있는 능력 때문에 훌륭한 선택입니다.

궁극적으로 HDP-CVD를 선택하는 것은 공정의 단순성과 비용보다 완벽하고 보이드 없는 구조적 충전을 우선시하는 결정입니다.

요약표:

측면	핵심 내용
주요 용도	보이드 없이 깊고 좁은 트렌치 및 갭(예: 마이크로칩) 채우기.
핵심 메커니즘	고밀도 플라즈마에 의한 재료 동시 증착 및 스퍼터 식각.
주요 장점	우수한 갭 충전 능력 및 낮은 온도에서 고품질 필름.
주요 고려 사항	더 높은 공정 복잡성, 비용 및 기판 손상 가능성.
이상적인 적용 분야	반도체 제조 및 완벽한 구조적 충전이 필요한 응용 분야.
