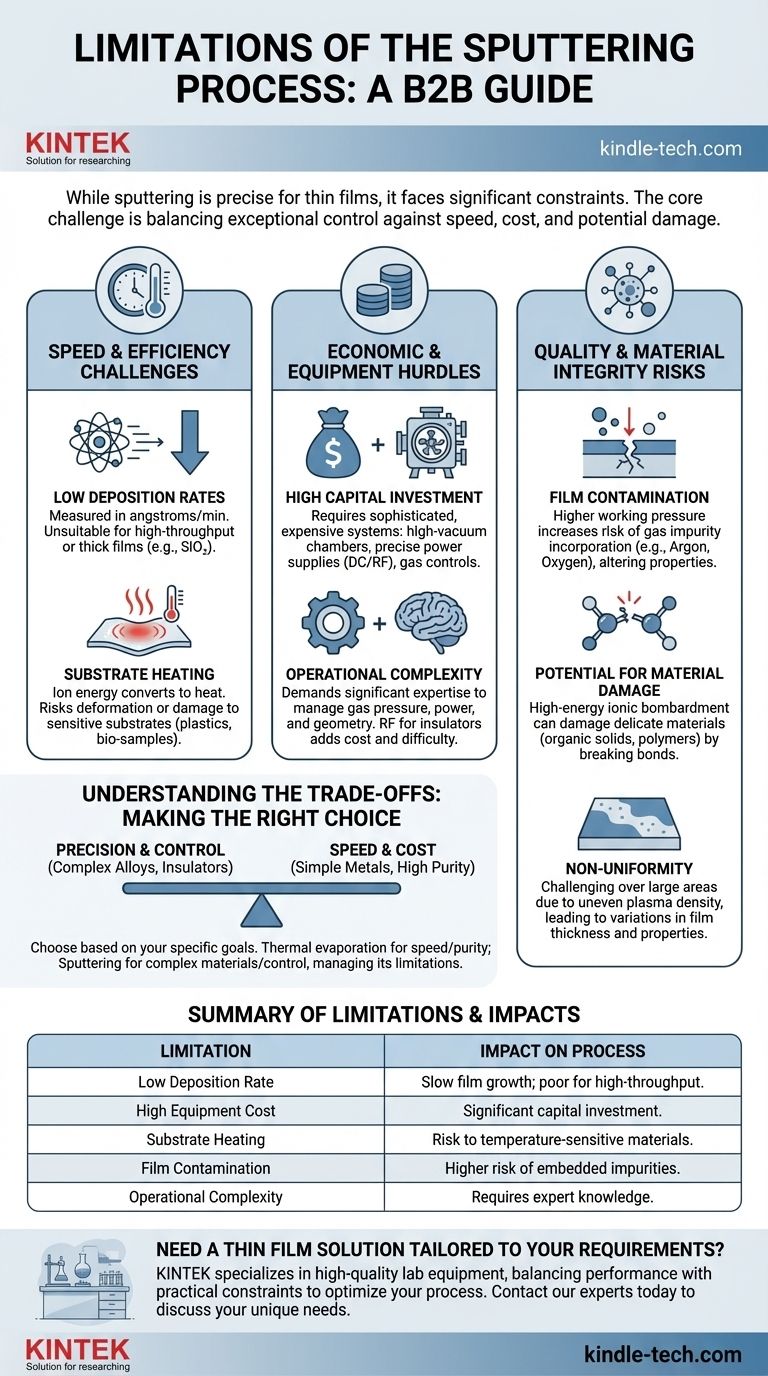

스퍼터링 공정의 한계는 다음과 같이 요약할 수 있습니다:
1) 전기 도체만 스퍼터링할 수 있습니다: 스퍼터링 공정은 스퍼터링 공정을 멈추기 위해 반대쪽 필드를 형성해야 합니다. 즉, 전기를 전도할 수 있는 물질만 스퍼터링할 수 있습니다. 비전도성 물질은 반대 필드를 형성할 수 없으므로 스퍼터링할 수 없습니다.
2) 낮은 스퍼터링 속도: 스퍼터링 공정은 소수의 아르곤 이온만 형성되기 때문에 낮은 스퍼터링 속도를 달성합니다. 이는 증착 공정의 효율과 속도를 제한합니다.
3) 필름 구조화를 위한 리프트 오프와의 결합이 어렵습니다: 스퍼터링의 확산 수송 특성으로 인해 증착 공정 중에 원자가 어디로 이동하는지 완전히 제한하기 어렵습니다. 이로 인해 오염 문제가 발생할 수 있으며, 스퍼터링과 리프트오프 기술을 결합하여 필름을 구조화하는 것이 어렵습니다.
4) 오염 및 불순물 유입: 스퍼터링은 성장하는 필름에 불활성 스퍼터링 가스가 생성되므로 기판에 불순물을 도입할 수 있습니다. 이는 증착된 필름의 품질과 순도에 영향을 미칠 수 있습니다.
5) 높은 자본 비용: 스퍼터링 공정에는 높은 자본 비용이 필요하므로 예산 제약이 있는 일부 응용 분야 또는 산업에서는 제한이 될 수 있습니다.
6) 일부 재료의 낮은 증착률: SiO2와 같은 일부 재료는 스퍼터링 시 증착률이 상대적으로 낮습니다. 이는 이러한 재료에 대한 스퍼터링 공정의 효율성과 생산성을 제한할 수 있습니다.
7) 유기 고체의 분해: 유기 고체는 스퍼터링 공정 중 이온 충격에 의해 쉽게 분해될 수 있습니다. 이로 인해 이러한 재료에 대한 스퍼터링의 적용 가능성이 제한됩니다.
이러한 한계 외에도 스퍼터링 공정은 더 나은 필름 치밀화, 기판의 잔류 응력 감소, 원재료와 유사한 증착 필름 농도 등의 장점이 있다는 점을 언급할 가치가 있습니다. 그러나 위에서 언급한 한계는 특정 애플리케이션에 맞게 스퍼터링 공정을 최적화하기 위해 고려하고 해결해야 할 요소입니다.
