본질적으로 물리 기상 증착(PVD) 방법은 진공 기반 코팅 기술입니다. 이 기술은 고체 소스 재료를 증기로 변환하고, 진공 챔버를 가로질러 운반한 다음, 부품(기판) 표면에 응축시켜 매우 얇고 고성능의 필름을 형성합니다. 전체 공정은 소스 재료 자체를 변화시키는 근본적인 화학 반응 없이 고도로 제어된 환경에서 원자 단위로 진행됩니다.
PVD의 핵심 원리는 물리적 여정입니다. 진공 상태에서 고에너지를 사용하여 고체 소스에서 원자를 해방시키고, 이를 표적 물체에 조밀하고 고순도의 코팅으로 재증착시키는 과정을 포함합니다.
PVD 공정: 단계별 분석
PVD 방법을 진정으로 이해하려면, 이를 고진공 챔버 내에서 일어나는 원자들의 신중하게 제어된 4단계 여정으로 생각하는 것이 가장 좋습니다.
1단계: 증발 (또는 기화)
첫 번째 단계는 종종 "타겟"이라고 불리는 고체 코팅 재료에서 증기를 생성하는 것입니다. 이는 물을 끓이는 것과는 다르며, 고체에서 원자를 해방시키기 위해 상당한 에너지가 필요합니다.
이는 고에너지원으로 타겟 재료를 충격함으로써 달성됩니다. 일반적인 방법으로는 저항 가열, 전자총 사용, 또는 고에너지 이온화 가스(플라즈마)로 타겟을 충격하는 스퍼터링이 있습니다.
2단계: 운반
일단 해방된 증기화된 원자 또는 분자는 진공 챔버를 통해 이동합니다. 여기서 진공은 매우 중요합니다.
진공이 없으면 증기화된 입자들이 공기 분자와 충돌하여 에너지를 잃고 깨끗하고 제어된 방식으로 기판에 도달하지 못하게 됩니다. 진공은 소스에서 코팅될 부품까지 명확하고 방해받지 않는 경로를 보장합니다.
3단계: 반응 (선택 사항이지만 중요한 단계)
많은 고급 응용 분야에서 PVD는 이 단계에서 매우 다재다능해집니다. 단순한 순수 금속 코팅의 경우 이 단계는 건너뜁니다.
그러나 특정 화합물 코팅(예: 세라믹)이 필요한 경우, 반응성 가스(예: 질소, 산소 또는 메탄)의 제어된 양이 챔버에 도입됩니다. 증기화된 금속 원자는 이 가스와 반응하여 질화물, 산화물 또는 탄화물과 같은 새로운 화합물을 형성합니다.
4단계: 증착
이것은 코팅이 형성되는 마지막 단계입니다. 증기화된 재료(순수 또는 반응된)는 상대적으로 차가운 기판에 도달합니다.
접촉 시 증기는 응축되어 고체 상태로 되돌아가며, 기판 표면에 원자 단위로 쌓입니다. 이러한 원자 수준의 축적은 매우 얇고 조밀하며 강력하게 결합된 필름을 생성합니다.
주요 특성 및 장단점
PVD 방법을 이해하는 것은 또한 그 고유한 속성과 한계를 이해하는 것을 의미합니다.
장점: 비교적 낮은 온도
PVD는 화학 기상 증착(CVD)과 같은 다른 코팅 기술에 비해 "저온" 공정으로 간주됩니다. 이는 고열에 의해 손상되거나 변형될 수 있는 재료의 코팅을 가능하게 합니다.
장점: 고순도 및 고성능
진공 상태에서 발생하기 때문에 공정이 매우 깨끗합니다. 결과 코팅은 매우 순수하고 조밀하여 경도 증가, 마찰 감소, 산화 저항성 향상과 같은 우수한 특성을 제공합니다.
한계: 시야 확보 공정
주요 장단점은 PVD가 근본적으로 시야 확보 공정이라는 것입니다. 코팅은 증기화된 원자가 소스에서 직접 이동할 수 있는 표면에만 형성될 수 있습니다. 복잡한 내부 형상을 코팅하는 것은 정교한 부품 회전 및 조작 없이는 어려울 수 있습니다.
목표에 맞는 올바른 선택
귀하의 응용 분야에 따라 PVD 방법의 어떤 변형이 가장 적합한지 결정될 것입니다.
- 순수하고 불순물이 없는 금속 필름에 중점을 둔다면: "반응" 단계가 생략된 표준의 비반응성 PVD 공정이 필요합니다.
- 단단하고 내마모성 세라믹 코팅에 중점을 둔다면: 질소나 산소와 같은 가스를 도입하여 새로운 화합물을 형성하는 반응성 PVD 공정이 필요합니다.
- 숨겨진 표면이 있는 복잡한 부품 코팅에 중점을 둔다면: 시야 확보 한계를 고려하고 복잡한 부품 고정 및 회전을 계획해야 합니다.
궁극적으로 PVD는 기본 재료가 자체적으로 가질 수 없는 특성을 달성하기 위해 원자 수준에서 표면을 물리적으로 엔지니어링하는 방법입니다.
요약표:
| 단계 | 공정 | 주요 세부 사항 |
|---|---|---|
| 1. 증발 | 고체 코팅 재료가 기화됩니다. | 진공 상태에서 고에너지(예: 스퍼터링, 전자빔)를 사용합니다. |
| 2. 운반 | 증기가 챔버를 가로질러 이동합니다. | 진공은 기판까지 명확한 경로를 보장합니다. |
| 3. 반응 (선택 사항) | 증기가 가스(예: 질소)와 반응합니다. | 질화물 또는 탄화물과 같은 화합물 코팅을 형성합니다. |
| 4. 증착 | 증기가 기판 표면에 응축됩니다. | 원자 단위로 얇고 조밀하며 강력하게 결합된 필름을 형성합니다. |
| 주요 이점 | 단단하고 내마모성 있는 순수 코팅을 생성합니다. | 비교적 낮은 온도에서 공정이 진행됩니다. |
| 주요 한계 | 시야 확보 공정입니다. | 복잡한 형상 코팅에는 특수 고정 장치가 필요합니다. |
PVD로 우수한 표면을 엔지니어링할 준비가 되셨습니까?
KINTEK은 PVD 코팅 공정을 효과적으로 구현하는 데 필요한 고급 실험실 장비 및 전문 소모품을 제공하는 데 특화되어 있습니다. 단단하고 내마모성 세라믹 코팅을 개발하든 순수 금속 필름을 개발하든, 당사의 솔루션은 정밀하고 고성능의 결과를 달성하는 데 도움이 됩니다.
저희는 귀하를 돕습니다:
- 귀하의 특정 재료 및 응용 목표에 적합한 PVD 방법 선택.
- 당사의 전문 지식으로 복잡한 부품 코팅과 같은 기술적 과제 극복.
- 내구성이 뛰어나고 고순도 코팅으로 제품 성능 향상.
PVD가 귀하의 제품을 어떻게 변화시킬 수 있는지 논의해 봅시다. 오늘 저희 전문가에게 연락하여 귀하의 실험실 코팅 요구 사항에 완벽한 솔루션을 찾아보세요.

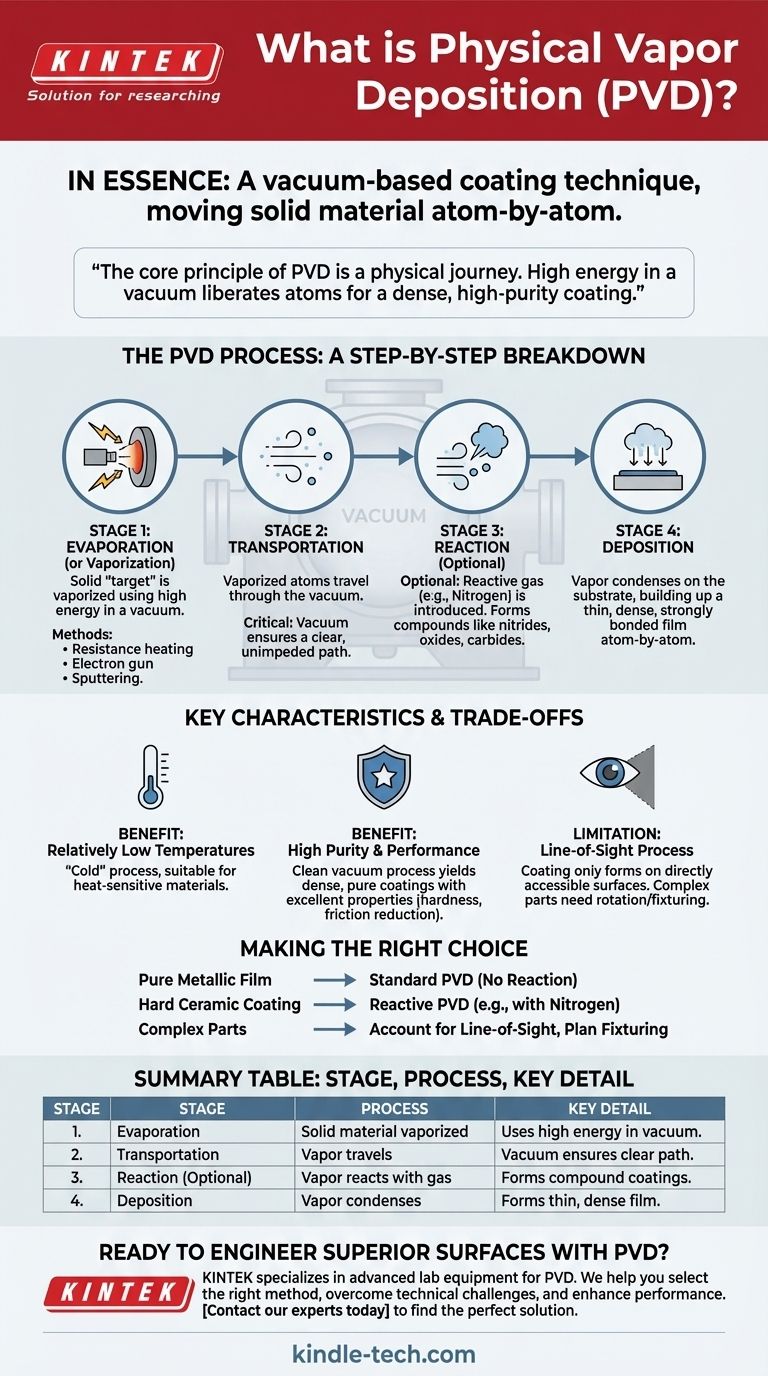

시각적 가이드
