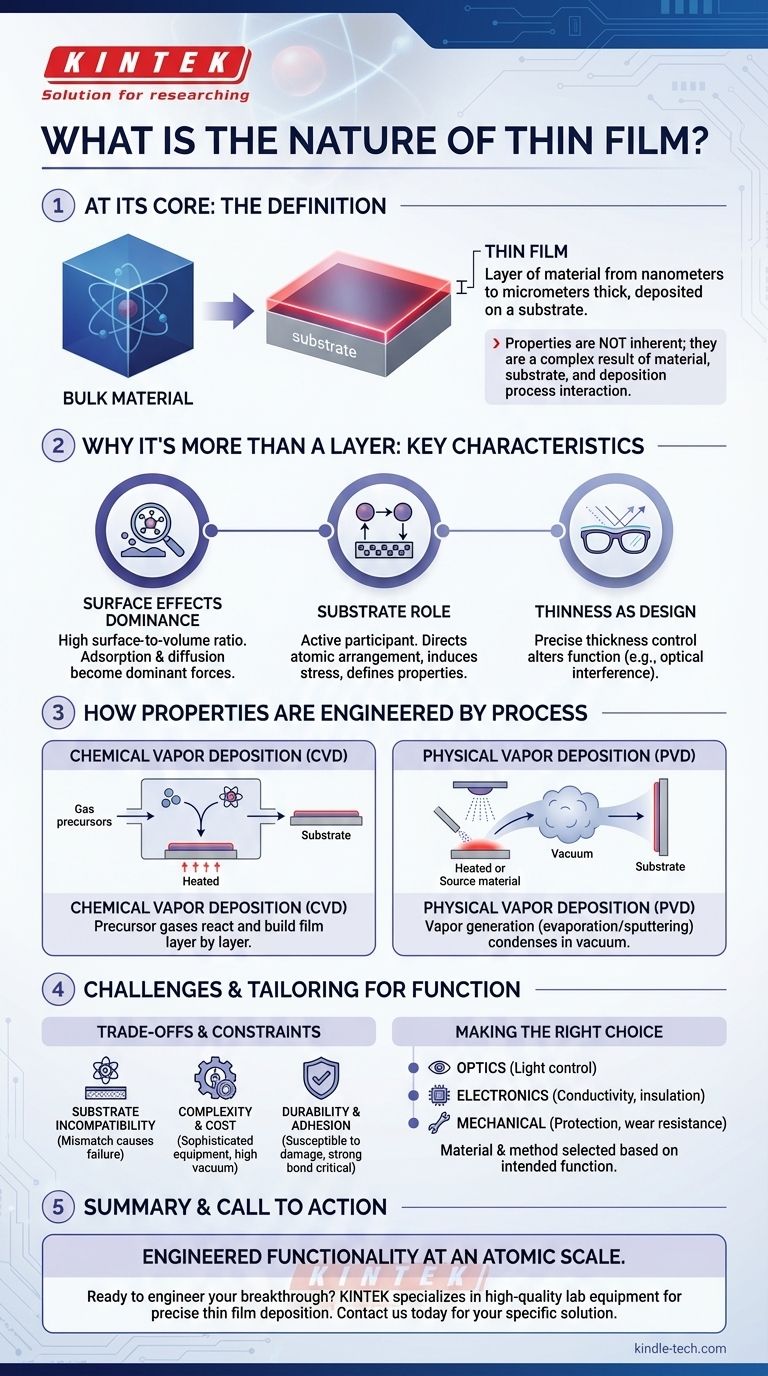

본질적으로 박막은 재료의 층입니다. 두께는 단 몇 개의 원자(나노미터)에서 수 마이크로미터에 이르며, 기판으로 알려진 지지 표면에 증착됩니다. 최소한의 두께로 정의되지만, 그 진정한 본질은 이 치수가 재료의 특성을 근본적으로 어떻게 변화시켜 벌크 형태의 동일한 재료와는 매우 다르게 행동하게 하는지에 있습니다.
박막의 결정적인 특징은 단순히 얇다는 것이 아닙니다. 그것은 그 특성이 더 이상 재료 자체에만 내재된 것이 아니라, 재료, 기저 기판, 그리고 증착에 사용된 정확한 방법 사이의 상호작용의 복합적인 결과라는 사실입니다.
박막이 단순한 얇은 층 이상인 이유
금 덩어리와 금 박막은 모두 금 원자로 만들어졌지만, 동일하게 행동하지 않습니다. 박막의 특성은 기하학적 구조와 환경에 의해 지배되며, 독특한 재료 클래스를 형성합니다.
표면 효과의 지배
벌크 재료에서는 대부분의 원자가 다른 원자에 둘러싸여 있습니다. 박막에서는 엄청난 비율의 원자가 표면이나 계면에 있습니다.
이 높은 표면적 대 부피 비율은 환경으로부터의 분자 흡착 또는 표면을 가로지르는 원자의 확산(이동)과 같은 표면 현상이 박막의 거동과 안정성을 결정하는 지배적인 힘이 된다는 것을 의미합니다.
기판의 중요한 역할
기판은 단순히 박막의 수동적인 지지대가 아닙니다. 그것은 박막 구조의 능동적인 참여자입니다.
원자 배열, 열팽창, 심지어 기판 표면의 청결도까지도 박막 원자가 스스로 배열하는 방식을 지시할 수 있습니다. 이는 응력을 유발하고, 박막의 결정 구조를 변경하며, 궁극적으로 전자적 또는 광학적 특성을 정의할 수 있습니다.
두께를 설계 매개변수로 활용
박막의 세계에서 두께는 강력한 설계 도구입니다. 두께를 단 몇 나노미터만 변경해도 박막의 기능이 완전히 바뀔 수 있습니다.
예를 들어, 이것이 안경의 반사 방지 코팅이 작동하는 방식입니다. 두께는 특정 파장의 빛에 대한 상쇄 간섭을 일으키도록 정밀하게 조정되어 렌즈를 더 투명하게 만듭니다.
공정을 통해 특성이 어떻게 공학적으로 구현되는가
박막의 최종 특성은 우연이 아닙니다. 그것들은 고도로 제어된 제조 공정의 직접적인 결과입니다. "무엇으로 만들어졌는지"만큼 "어떻게 만들어졌는지"도 중요합니다.
청사진: 증착 방법
박막을 만드는 과정을 증착이라고 합니다. 가장 일반적인 두 가지 기술군은 화학 기상 증착(CVD)과 물리 기상 증착(PVD)입니다.
- CVD는 전구체 가스를 사용하여 기판 표면에서 반응하고 분해되어 원자 빌딩 블록으로 구성하는 것처럼 박막 층을 층층이 쌓아 올립니다.
- PVD는 소스 재료의 증기를 생성하는 것을 포함합니다. 이는 가열(증발)하거나 이온으로 충격(스퍼터링)하여 이루어지며, 이 증기는 진공을 통해 이동하여 기판에 응축됩니다.
이온 주입 및 플라즈마 식각과 같은 다른 특수 기술은 이러한 층을 추가로 수정하는 데 사용됩니다.
특정 기능에 맞게 조정
온도, 압력, 증착 속도와 같은 증착 매개변수를 정밀하게 제어함으로써 엔지니어는 박막의 특성을 미세 조정할 수 있습니다.
이러한 제어를 통해 투명하고, 긁힘 방지 기능이 있으며, 전기 전도성, 절연성 또는 선택적으로 신호를 전송하는 박막을 만들 수 있으며, 이 모든 것은 응용 분야의 요구 사항에 따라 달라집니다.
절충점과 제약 이해
박막의 고도로 공학적인 특성은 또한 특정 과제를 야기합니다. 이러한 한계를 이해하는 것은 성공적인 적용에 매우 중요합니다.
기판 비호환성
모든 재료가 모든 기판에 효과적으로 증착될 수 있는 것은 아닙니다. 결정 구조 또는 열 특성의 불일치는 높은 내부 응력을 유발하여 박막이 균열되거나, 벗겨지거나, 제대로 접착되지 않는(박리) 결과를 초래할 수 있습니다.
공정 복잡성 및 비용
고품질 박막을 만들기 위해서는 고도로 제어된 환경, 종종 고진공 상태에서 작동하는 정교하고 값비싼 장비가 필요합니다. 이로 인해 공정은 벌크 재료를 다루는 것보다 훨씬 더 복잡하고 비용이 많이 듭니다.
내구성 및 접착력
박막은 매우 얇기 때문에 기계적 손상에 취약할 수 있습니다. 기판에 대한 강력한 접착력은 내구성에 필수적이며, 이 결합을 보장하는 것은 거의 모든 응용 분야에서 주요 공학적 과제입니다.
목표에 맞는 올바른 선택
박막 재료 및 증착 방법의 선택은 항상 의도된 기능에 의해 결정됩니다.
- 주요 초점이 광학 또는 광자학인 경우: 빛이 반사, 흡수 또는 투과되는 방식을 정밀하게 제어하기 위해 박막 두께와 재료 굴절률을 조작합니다.
- 주요 초점이 전자공학인 경우: 회로 생성을 위한 정확한 수준의 전기 전도성, 절연성 또는 반도체 특성을 달성하기 위해 재료 및 증착 방법을 선택합니다.
- 주요 초점이 기계적 보호인 경우: 긁힘, 마모 및 부식 저항성을 위해 조밀하고 단단하며 강력하게 접착된 층을 생성하는 증착 공정을 우선시합니다.
궁극적으로 박막의 본질은 원자 규모에서 제어되고 공학적으로 구현된 기능성입니다.
요약표:
| 측면 | 핵심 요약 |
|---|---|
| 정의 | 나노미터에서 마이크로미터 두께의 재료 층으로, 기판에 증착됩니다. |
| 핵심 본질 | 특성은 내재된 것이 아니라 기판 및 증착 공정과의 상호작용을 통해 공학적으로 구현됩니다. |
| 주요 효과 | 표면 효과, 기판 영향, 정밀한 두께 제어에 의해 지배됩니다. |
| 주요 방법 | 화학 기상 증착(CVD) 및 물리 기상 증착(PVD). |
| 일반적인 응용 분야 | 광학 코팅, 전자 회로 및 보호 기계 층. |
