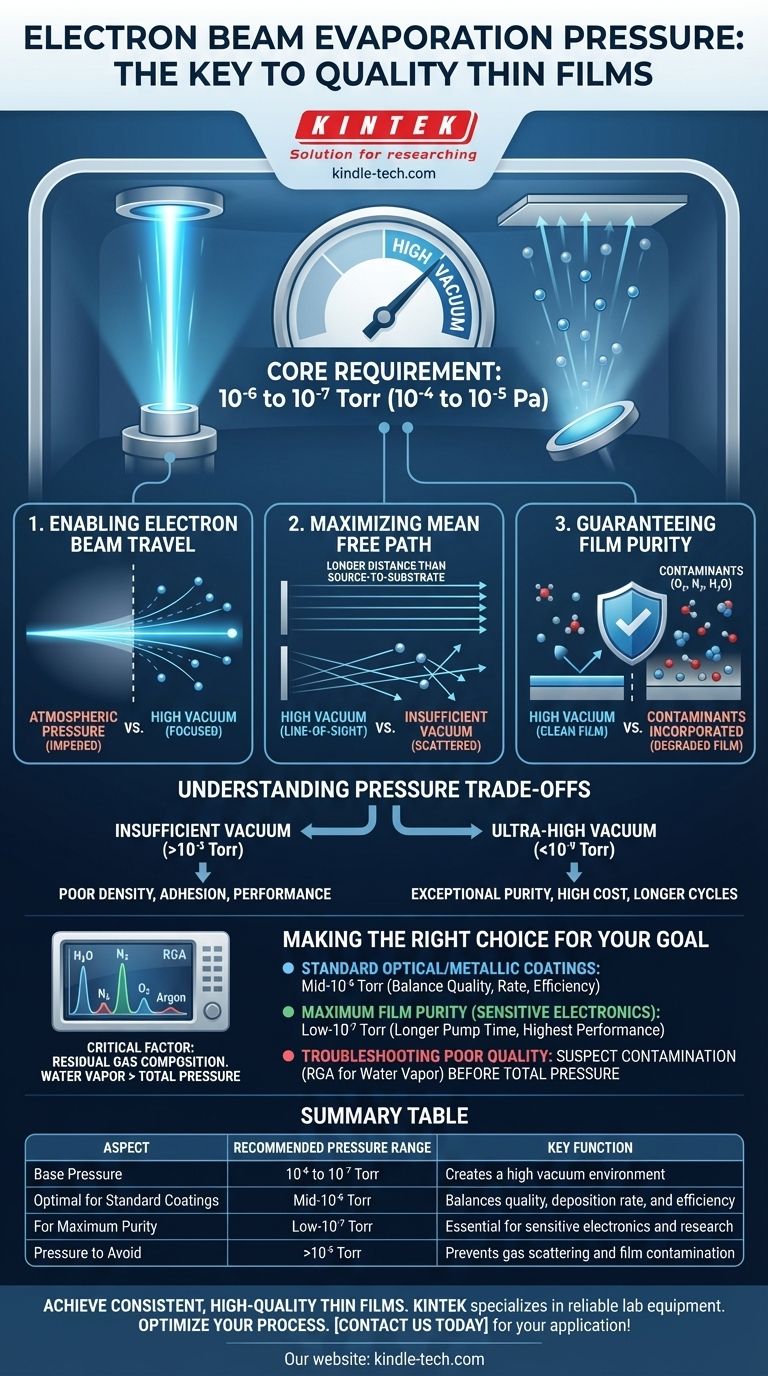

전자빔 증착은 고진공 조건에서 작동하여 오염을 최소화하고 제어된 재료 증착을 보장하는 박막 증착 기술입니다.이 공정은 집중된 전자 빔을 사용하여 대상 물질을 가열하여 물질이 증발하고 기판에 증착되도록 하는 과정을 포함합니다.전자빔 증발에 필요한 압력 요건은 이 공정의 성공에 매우 중요합니다.챔버는 소스 원자와 배경 가스 간의 충돌을 줄이기 위해 일반적으로 10^-5 Torr 미만의 압력으로 고진공 환경을 유지해야 합니다.또한 합리적인 증착 속도를 위해서는 증발되는 물질의 증기압이 약 10mTorr이어야 합니다.이 방법은 열 증발의 성능을 넘어서는 고온이 필요한 내화성 금속을 증발하는 데 특히 효과적입니다.또한 진공 환경은 고품질 코팅에 필수적인 더 깨끗하고 균일한 박막을 만드는 데 도움이 됩니다.
핵심 사항을 설명합니다:
-
고진공 환경:
- 전자빔 증착에는 10^-5 Torr 미만의 압력을 가진 고진공 챔버가 필요합니다.이 낮은 압력은 소스 원자와 배경 가스 간의 충돌을 최소화하여 보다 깨끗한 증착 공정을 보장합니다.
- 고진공 환경은 오염을 최소화하면서 고품질의 박막을 구현하는 데 매우 중요합니다.또한 증착 공정을 더 잘 제어할 수 있어 정밀하고 균일한 코팅이 필요한 애플리케이션에 필수적입니다.
-
증착을 위한 증기압:
- 합리적인 증착 속도를 위해서는 증발되는 재료의 증기압이 약 10mTorr이어야 합니다.이렇게 하면 재료가 효율적으로 증발하고 기판에 균일하게 증착됩니다.
- 증기압은 재료가 고체 또는 액체상에서 증기상으로 전환되는 속도를 결정하는 핵심 요소로, 증착 속도와 박막의 품질에 직접적인 영향을 미칩니다.
-
내화성 금속 및 고온:
- 전자빔 증발은 열 증발의 작동 범위를 넘어서는 고온이 필요한 내화성 금속을 증발시키는 데 특히 유용합니다.집중된 전자빔은 이러한 물질을 증발시키는 데 필요한 열 에너지를 제공합니다.
- 텅스텐, 몰리브덴, 탄탈륨과 같은 내화성 금속은 녹는점이 높아 기존 방법으로는 증발하기 어렵습니다.전자빔 증착은 대상 물질에 집중된 에너지를 전달하여 이러한 한계를 극복합니다.
-
등방성 증착 및 균일성:
- 증착은 등방성 공정으로, 재료가 모든 방향으로 균일하게 분산되는 것을 의미합니다.그러나 이는 특히 비평면 기판에서 증착 균일성 문제를 일으킬 수 있습니다.
- 이 문제를 해결하기 위해 구형 웨이퍼 홀더 또는 기타 기술을 사용하여 기판 전체에 고르게 증착하는 경우가 많습니다.이는 반도체 제조 또는 광학 코팅과 같이 균일한 코팅이 필요한 응용 분야에서 특히 중요합니다.
-
반응성 가스의 역할:
- 경우에 따라 산소나 질소와 같은 반응성 가스를 진공 챔버에 도입하여 비금속 필름을 증착할 수 있습니다.이를 통해 보호 코팅 및 광학 필름을 비롯한 다양한 응용 분야에 유용한 산화물 또는 질화물 코팅을 생성할 수 있습니다.
- 반응성 가스를 도입하면 증착 공정에 또 다른 제어 계층이 추가되어 복잡한 재료 구성과 맞춤형 필름 특성을 생성할 수 있습니다.
-
에너지 변환 및 열 효율:
- 전자 빔은 운동 에너지를 대상 물질에 전달한 다음 충돌 시 열 에너지로 변환합니다.이 열 에너지는 물질을 증발 또는 승화 지점까지 가열합니다.
- 이 에너지 변환의 효율은 공정에 매우 중요합니다.지속적인 증착과 증착을 보장하려면 생산된 열이 환경으로 손실되는 열을 초과해야 합니다.
-
자기장 초점:
- 자기장은 도가니의 표적 물질에 전자 빔을 집중시키는 데 사용됩니다.이렇게 초점을 맞추면 에너지가 작은 영역에 집중되어 증발 공정을 정밀하게 제어할 수 있습니다.
- 또한 자기장은 일관되고 반복 가능한 증착에 필수적인 전자 빔의 안정성과 방향성을 유지하는 데 도움이 됩니다.
-
수냉식 도가니:
- 대상 물질이 들어 있는 도가니는 전자빔에서 발생하는 고온으로 인해 녹거나 변질되는 것을 방지하기 위해 수냉식으로 냉각됩니다.이 냉각 메커니즘은 도가니의 무결성을 유지하고 안정적인 증발 과정을 보장하는 데 필수적입니다.
- 또한 수냉식 도가니는 챔버 내의 열 부하를 관리하여 과열을 방지하고 공정에 필요한 고진공 조건을 유지하는 데 도움이 됩니다.
요약하면, 전자빔 증착은 엄격한 압력 조건에서 작동하여 깨끗하고 제어된 증착 환경을 보장합니다.고진공(10^-5 Torr 미만)은 오염을 최소화하고, 약 10 mTorr의 증기압은 효율적인 증발과 증착을 보장합니다.이 방법은 내화성 금속에 특히 효과적이며 비금속 필름의 경우 반응성 가스를 사용하여 성능을 향상시킬 수 있습니다.구형 웨이퍼 홀더와 같은 기술을 통해 균일성을 유지하고, 정밀한 에너지 변환 및 열 관리를 통해 고품질의 박막을 얻을 수 있습니다.
요약 표:
| 주요 측면 | 세부 정보 |
|---|---|
| 고진공 환경 | 10^-5 토르 미만의 압력으로 오염을 최소화하고 깨끗한 증착을 보장합니다. |
| 증기 압력 | 효율적인 증발과 균일한 증착 속도를 위한 ~10mTorr. |
| 내화성 금속 | 텅스텐 및 몰리브덴과 같은 고온 소재에 이상적입니다. |
| 균일성 기술 | 구형 웨이퍼 홀더는 비평면 기판에도 균일한 증착을 보장합니다. |
| 반응성 가스 | 산소 또는 질소는 산화물 또는 질화물 코팅을 생성할 수 있습니다. |
| 에너지 변환 | 전자빔은 운동 에너지를 증발을 위한 열 에너지로 변환합니다. |
| 자기장 포커싱 | 안정적인 증착을 위한 정밀한 전자빔 제어를 보장합니다. |
| 수냉식 도가니 | 도가니 성능 저하를 방지하고 열 안정성을 유지합니다. |
