스파크 플라즈마 소결(SPS)은 세라믹 및 금속 분말을 빠르고 효율적으로 고밀도화하도록 설계된 고급 소결 기술입니다.전기 스파크 방전과 줄 가열의 원리를 활용하여 기존 소결 방식에 비해 더 낮은 온도와 짧은 시간에 고밀도 재료를 얻을 수 있습니다.이 공정은 전도성 다이와 재료 자체에 펄스 직류(DC)를 가하여 입자 결합과 치밀화를 촉진하는 국부적인 고온과 플라즈마를 생성하는 방식으로 이루어집니다.SPS는 나노 구조 또는 고밀도 복합재와 같이 향상된 특성을 가진 재료를 생산하는 데 특히 유리하며, 전자공학에서 생의학 공학에 이르기까지 다양한 분야에서 널리 사용됩니다.
핵심 사항을 설명합니다:
-

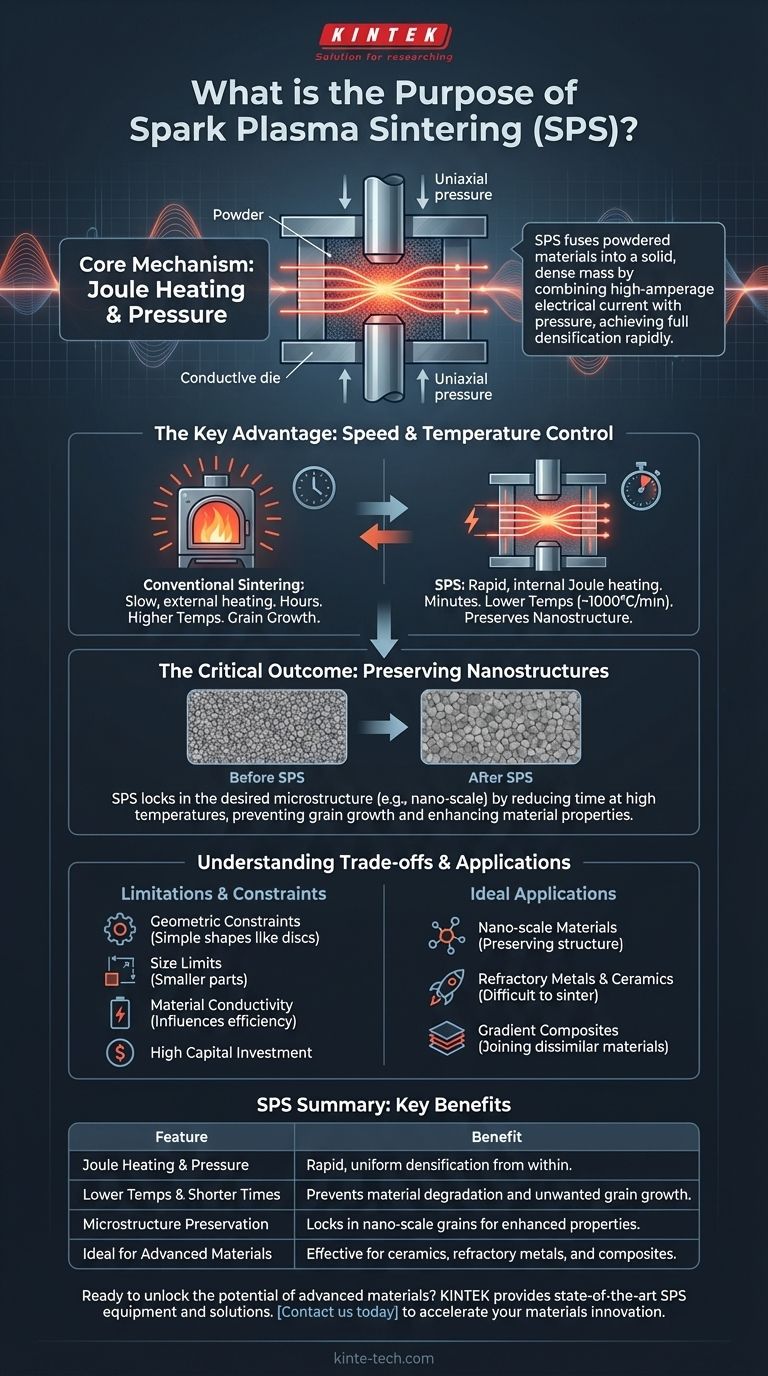

작동 원리:
- SPS는 고에너지 펄스 전류를 사용하여 분말 입자 사이에 전기 스파크 방전을 발생시켜 10,000°C(18,032°F)의 높은 온도에 도달합니다.
- 이 빠른 가열로 인해 표면 오염 물질이 산화 또는 증발하고 입자 표면이 녹고 융합되어 조밀한 구조로 진화하는 '넥'이 형성됩니다.
- 이 공정은 압력과 전기장을 결합하여 치밀화를 향상시켜 기존 방법보다 낮은 온도와 짧은 시간으로 소결할 수 있습니다.
-
치밀화 메커니즘:
- 펄스 직류 전류는 국부적인 고온과 플라즈마를 생성하여 입자 사이의 간격을 줄이고 표면 확산과 경계 결함 확산을 촉진합니다.
- 분말 입자는 계면에서 결합하여 빠른 조밀화와 고체 밀도(종종 99%를 초과)로 이어집니다.
-
SPS의 장점:
- 속도:SPS는 기존 방식보다 훨씬 빠른 20분 이내에 소결을 완료합니다.
- 비용 효율성:저전압 맥동 전류와 짧은 사이클 타임을 사용하여 운영 비용을 절감합니다.
- 다용도성:SPS는 전도성 및 절연성 소재를 모두 소결할 수 있어 다양한 응용 분야에 적합합니다.
- 향상된 속성:이 공정은 나노 구조를 보존하고 우수한 자기, 압전, 열전, 광학 또는 생체 의학 특성을 가진 재료를 생산합니다.
-
응용 분야:
- SPS는 전계 전자 방출 전극용 탄소 나노튜브와 같은 첨단 소재를 제조하는 데 사용됩니다.
- 고밀도 복합 재료, 나노 구조 재료 및 미세 구조와 특성을 정밀하게 제어해야 하는 부품을 생산하는 데 이상적입니다.
-
대체 이름 및 설명:
- 이름과는 달리 플라즈마는 이 공정에서 중요한 요소가 아니라는 연구 결과가 있습니다.다른 이름으로는 전계 소결 기술(FAST), 전기장 소결(EFAS), 직류 소결(DCS) 등이 있습니다.
-
기존 소결 방식과 비교:
- SPS는 기존 소결보다 수백도 낮은 온도에서 치밀화를 달성합니다.
- 표준 치밀화 경로에서 흔히 발생하는 나노 구조의 거칠어짐을 방지합니다.
-
장비 및 공정 제어:
- SPS에는 전도성 다이(일반적으로 흑연)와 펄스 직류 전류를 생성할 수 있는 전력 제어 장치를 포함한 특수 장비가 필요합니다.
- 이 공정을 통해 가열 및 냉각 속도와 유지 시간을 정밀하게 제어하여 최적의 밀도 및 재료 특성을 보장할 수 있습니다.
스파크 플라즈마 소결은 빠른 가열, 압력, 전기장을 결합하여 탁월한 특성을 지닌 첨단 소재를 생산할 수 있는 매우 효율적이고 다재다능한 방법을 제공합니다.나노 구조를 손상시키지 않고 분말을 고밀도화할 수 있어 현대 재료 과학 및 공학 분야에서 귀중한 도구로 활용되고 있습니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 원리 | 빠른 가열, 플라즈마 생성 및 밀도화를 위해 펄스 DC 전류를 사용합니다. |
| 메커니즘 | 국부적으로 높은 온도가 입자 간격을 줄여 결합을 촉진합니다. |
| 장점 | 빠른 소결(20분 미만), 비용 효율적, 다용도, 나노 구조 보존. |
| 응용 분야 | 전자공학, 생물의학, 고밀도 복합재료, 나노 구조 재료. |
| 다른 이름 | 전계 지원 소결 기술(FAST), 전기장 지원 소결(EFAS). |
| 기존 소결 방식과 비교 | 낮은 온도로 나노 구조의 거칠어짐을 방지합니다. |
| 장비 | 전도성 다이(예: 흑연)와 펄스 DC 전력 제어 장치가 필요합니다. |
