결론부터 말하자면, 저압 화학 기상 증착(LPCVD)에는 단일 온도 범위가 없습니다. 공정 온도는 증착되는 특정 재료에 따라 전적으로 결정되며, 일반적인 범위는 일부 금속의 경우 최저 300°C에서 특정 유전체의 경우 800°C 이상에 이릅니다. 이 온도는 웨이퍼 표면에서 화학 반응을 시작하는 데 필요한 에너지를 제공하는 중요한 변수입니다.
핵심 요점은 LPCVD에서 온도는 기계 설정이 아니라 근본적인 공정 매개변수라는 것입니다. 이는 원하는 필름에 대한 특정 화학 전구체를 활성화하기 위해 신중하게 선택되며, 재료의 특성, 증착 속도 및 궁극적인 품질을 직접적으로 제어합니다.
온도가 LPCVD의 원동력인 이유
온도는 LPCVD 공정의 주요 동력입니다. 그 기능은 기체로부터 고체 필름을 형성하는 데 필요한 화학 반응의 에너지 장벽을 극복하는 데 필수적인 열 에너지를 제공하는 것입니다.
전구체 가스 활성화
LPCVD에 사용되는 전구체 가스는 일반적으로 실온에서 안정적입니다. 열은 이러한 가스 분자를 필름 형성에 참여할 수 있는 더 반응성이 높은 종으로 분해하는 데 필요한 활성화 에너지를 제공합니다.
표면 반응 유도
반응성 종이 기판 근처에 있으면 온도가 표면에서의 이동성을 제어합니다. 충분한 열 에너지는 원자가 결정 격자에서 이상적인 위치를 찾도록 하여 고품질의 균일하고 밀도 있는 필름을 형성합니다.
증착 속도 제어
증착 속도는 온도에 크게 의존합니다. 대부분의 경우 온도가 높을수록 화학 반응이 빨라지고 증착 속도가 빨라져 제조 처리량이 증가합니다.
재료 유형별 온도 범위
필요한 온도는 특정 화학 반응의 특징입니다. 다음은 반도체 제조에서 LPCVD를 통해 증착되는 가장 일반적인 재료에 대한 일반적인 온도 범위입니다.
다결정 실리콘 (Poly-Si)
실란(SiH₄) 가스로부터 폴리실리콘을 증착하는 것은 온도에 매우 민감합니다. 일반적인 범위는 580°C ~ 650°C입니다. 이 범위보다 낮으면 필름이 비정질이 되고, 이보다 높으면 필름이 너무 거칠어지고 균일성이 떨어질 수 있습니다.
질화규소 (Si₃N₄)
표준, 화학량론적 질화규소는 단단하고 밀도 있는 유전체입니다. 일반적으로 디클로로실란과 암모니아를 사용하여 700°C ~ 800°C에서 증착됩니다. 실리콘이 풍부한 "저응력" 변형은 약간 더 높은 온도에서 증착될 수 있습니다.
이산화규소 (SiO₂)
TEOS 전구체로부터 증착되는 고품질 이산화규소는 일반적으로 650°C ~ 750°C 범위에서 이루어집니다. 종종 LTO(저온 산화물)라고 불리는 저온 버전은 실란과 산소로부터 약 400°C ~ 450°C에서 증착되지만, 그 품질은 일반적으로 더 낮습니다.
텅스텐 (W)
상호 연결에 사용되는 금속 필름인 텅스텐은 훨씬 낮은 온도에서 증착됩니다. 육불화텅스텐(WF₆)을 사용하는 이 공정은 일반적으로 300°C ~ 400°C 범위에서 작동합니다.
온도 선택의 장단점 이해
증착 온도를 선택하는 것은 여러 상충되는 요인들을 고려하는 균형 잡힌 행동입니다. 엔지니어는 특정 장치에 대한 원하는 결과를 얻기 위해 이러한 장단점을 비교해야 합니다.
필름 품질 대 처리량
온도가 높을수록 증착 속도(처리량)가 증가하지만, 필름 특성에 부정적인 영향을 미칠 수 있습니다. 여기에는 필름에 높은 기계적 응력을 유발하여 균열이나 박리를 일으키거나 더 거친 표면 형태를 생성하는 것이 포함될 수 있습니다.
열 예산 제약
이는 현대 칩 제조에서 가장 중요한 제약이라고 할 수 있습니다. 웨이퍼에는 이미 정밀하게 배치된 도펀트나 알루미늄과 같은 저융점 금속과 같은 구조물이 있을 수 있습니다. 후속 LPCVD 단계는 이러한 이전 구조를 손상시킬 수 있는 온도를 초과할 수 없습니다. 이 열 예산은 종종 저온 증착 공정의 사용을 강요합니다.
응력 및 적합성
온도는 증착된 필름의 최종 응력 상태(인장 또는 압축)에 직접적인 영향을 미칩니다. 또한 적합성, 즉 필름이 기저 지형을 완벽하게 코팅하는 능력에도 영향을 미칩니다. 이들은 장치에서 필름의 특정 역할에 맞게 신중하게 조정되어야 합니다.
목표에 맞는 올바른 선택
최적의 LPCVD 온도는 최종 목표와 기존 공정 제약에 따라 결정됩니다.
- 고품질, 적합성 유전체에 중점을 둔다면: TEOS 기반 SiO₂ 및 표준 Si₃N₄와 같은 필름에 필요한 더 높은 온도 범위(650°C - 800°C)에서 작동해야 합니다.
- 전도성 폴리실리콘 게이트 증착에 중점을 둔다면: 올바른 결정 구조와 전기적 특성을 얻기 위해 580°C ~ 650°C의 좁은 범위는 필수적입니다.
- 낮은 열 예산에 제약이 있다면: LTO(~450°C) 또는 텅스텐(~350°C)과 같이 저온 증착용으로 설계된 전구체 화학을 선택해야 하며, 해당 필름과 관련된 특성을 수용해야 합니다.
궁극적으로 올바른 온도를 선택하는 것은 장치가 요구하는 특정 필름을 구축하는 데 필요한 근본적인 화학을 이해하는 것입니다.
요약표:
| 재료 | 일반적인 LPCVD 온도 범위 | 주요 응용 분야 |
|---|---|---|
| 다결정 실리콘 (Poly-Si) | 580°C - 650°C | 트랜지스터 게이트 |
| 질화규소 (Si₃N₄) | 700°C - 800°C | 하드 마스크, 에칭 스톱 |
| 이산화규소 (TEOS 기반 SiO₂) | 650°C - 750°C | 고품질 유전체 |
| 텅스텐 (W) | 300°C - 400°C | 금속 상호 연결 |
KINTEK으로 LPCVD 공정 최적화
올바른 온도를 선택하는 것은 원하는 필름 특성, 증착 속도 및 장치 성능을 달성하는 데 중요합니다. 고품질 유전체, 정밀한 폴리실리콘 증착 또는 엄격한 열 예산 내에서의 작업이 우선순위이든, 올바른 장비는 필수적입니다.
KINTEK은 모든 반도체 제조 요구 사항을 위한 신뢰할 수 있는 실험실 장비 및 소모품 공급을 전문으로 합니다. 당사의 전문 지식은 특정 재료 및 공정 목표를 충족하는 완벽한 LPCVD 솔루션을 선택하는 데 도움이 될 수 있습니다.
귀사의 연구실 성공을 지원할 수 있는 방법에 대해 논의하려면 오늘 저희에게 연락하십시오.

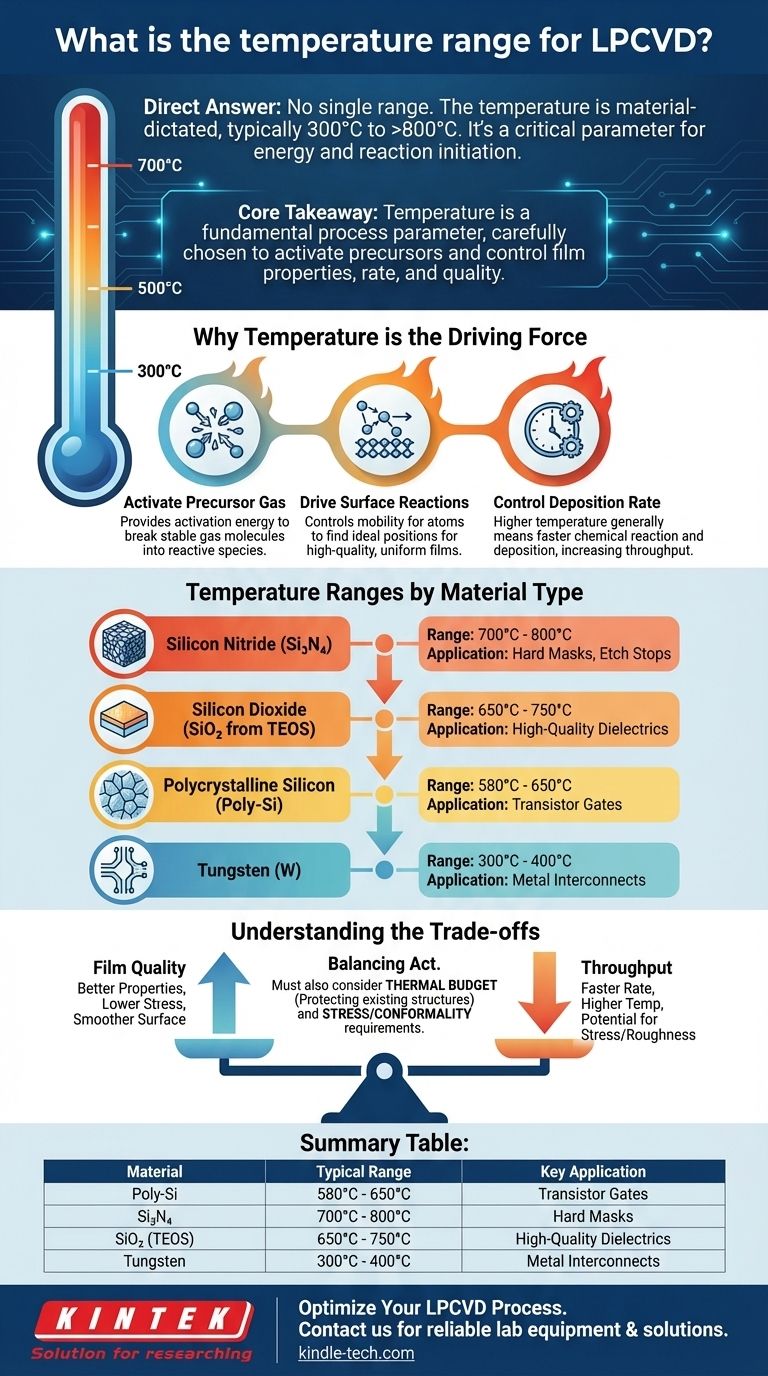

시각적 가이드
