화학 기상 증착(CVD)의 핵심은 기체로부터 표면에 고체 박막을 "성장시키는" 재료 제조 공정입니다. 이는 반응 챔버에 전구체 가스를 주입하여 제어된 화학 반응을 거치게 함으로써 달성되며, 이 반응은 일반적으로 열이나 플라즈마와 같은 에너지로 활성화됩니다. 이 반응의 결과로 기판이라고 불리는 목표물 위에 새로운 고체 물질이 증착되어 형성됩니다.
CVD의 근본 원리는 단순히 표면을 코팅하는 것이 아니라, 기상에서 화학 반응을 조율하여 고체를 생성하는 것입니다. 이 공정은 휘발성 기체 분자를 기판 표면에서 원자 단위로 안정적인 고체 박막으로 변환합니다.
CVD의 핵심 메커니즘: 단계별 분석
CVD를 진정으로 이해하려면 이를 신중하게 제어되는 일련의 물리적 및 화학적 사건으로 보는 것이 가장 좋습니다. 각 단계는 고품질 필름 형성에 매우 중요합니다.
1단계: 전구체 도입
이 공정은 하나 이상의 휘발성 전구체 가스를 반응 챔버에 공급하는 것으로 시작됩니다. 이 가스들은 최종 필드에 필요한 원자들을 포함하고 있습니다 (예: 다이아몬드 필름의 탄소 공급원으로서의 메탄 가스, CH₄).
종종 이러한 전구체들은 아르곤이나 질소와 같은 불활성 캐리어 가스로 희석됩니다. 이 캐리어 가스는 공정을 안정화하고 반응성 분자가 기판으로 전달되는 것을 정밀하게 제어하는 데 도움이 됩니다.
2단계: 반응 활성화
전구체 가스는 일반적으로 상온에서 안정하며, 화학 결합을 끊고 반응성을 갖게 하기 위해 에너지 주입이 필요합니다. 이것이 모든 CVD 공정에서 가장 특징적인 단계입니다.
활성화에는 두 가지 주요 방법이 있습니다:
- 열 CVD: 기판을 종종 수백 도의 고온(예: 다이아몬드의 경우 800-900°C)으로 가열합니다. 전구체 가스가 뜨거운 표면에 닿으면 분해 및 반응하기에 충분한 열 에너지를 얻습니다.
- 플라즈마 강화 CVD (PECVD): 전기장(예: RF 또는 마이크로파 에너지)을 사용하여 가스를 플라즈마로 이온화합니다. 이 플라즈마는 반응성이 매우 높은 이온과 라디칼을 포함하고 있으며, 훨씬 낮은 온도에서 필름을 형성할 수 있어 열에 민감한 기판에 적합합니다.
3단계: 전달 및 흡착
활성화된 후, 이러한 반응성 원자 및 분자 종들은 챔버를 통해 이동하여 기판 표면에 도달합니다. 표면에 달라붙는 이 과정을 흡착이라고 합니다.
압력 및 가스 흐름과 같은 챔버 내부 조건은 이러한 종들이 기판에 균일하게 도달하도록 최적화됩니다.
4단계: 표면 반응 및 필름 성장
이곳에서 필름이 구축됩니다. 흡착된 종들은 기판 표면을 따라 이동하여 에너지적으로 유리한 위치를 찾고 서로 화학 반응을 겪습니다. 이러한 반응들은 원하는 고체 물질을 생성합니다.
필름은 매우 제어된 방식으로, 종종 층별 또는 원자 단위로 성장합니다. 기판 자체는 촉매 역할을 하여 증착된 필름이 강하게 접착되고 특정 결정 구조로 성장하도록 보장할 수 있습니다.
5단계: 부산물 제거
필름을 형성하는 화학 반응은 원치 않는 기체 부산물도 생성합니다. 이들은 반응하지 않은 전구체 가스와 함께 깨끗하고 제어된 반응 환경을 유지하기 위해 챔버 밖으로 지속적으로 배출됩니다.
주요 변수 및 상충 관계 이해
CVD를 통해 증착되는 재료의 품질, 특성 및 심지어 유형은 공정 매개변수의 섬세한 균형에 의해 결정됩니다. 이러한 상충 관계를 이해하는 것이 이 기술을 마스터하는 열쇠입니다.
온도: 반응의 지휘자
기판 온도는 아마도 가장 중요한 변수일 것입니다. 온도가 높을수록 일반적으로 표면 반응에 더 많은 에너지를 제공하여 더 밀도가 높고 순수하며 결정질인 필름을 생성합니다. 그러나 고온은 플라스틱이나 기존 전자 부품과 같은 민감한 기판을 손상시킬 수 있습니다.
압력: 균일도 및 반응 위치 제어
챔버 압력은 기체 분자의 이동 방식에 영향을 미칩니다. 압력이 낮을수록 분자가 더 직선으로 이동하여 더 균일한 코팅(더 나은 "시선" 증착)을 초래합니다. 압력이 높으면 증착 속도가 증가할 수 있지만, 기판에 도달하기 전에 기상에서 반응이 일어나 분말이 형성되어 양질의 필름이 되지 않을 위험이 있습니다.
가스 조성: 재료의 청사진
전구체 가스와 캐리어 가스의 비율은 최종 필드의 화학적 구성(화학양론)을 직접적으로 결정합니다. 예를 들어, 질화규소(Si₃N₄)를 증착할 때, 올바른 재료 특성을 얻으려면 규소 함유 가스와 질소 함유 가스의 비율을 정밀하게 관리해야 합니다.
증착 속도 대 필름 품질
속도와 완벽함 사이에는 내재된 상충 관계가 있습니다. 가스 흐름이나 온도를 높여 필름을 너무 빨리 증착하려고 하면 결함, 불순물 및 내부 응력이 발생할 수 있습니다. 반도체나 실험실에서 재배한 다이아몬드와 같은 고품질 필름은 원자 정밀도를 보장하기 위해 종종 몇 시간 또는 며칠에 걸쳐 매우 느리게 성장됩니다.
프로젝트에 적용하는 방법
CVD 매개변수 선택은 최종 제품의 특정 요구 사항에 따라 결정되어야 합니다.
- 고순도, 결정질 필름(예: 반도체, 광학 코팅)에 중점을 두는 경우: 필요한 필름 품질과 구조적 무결성을 달성하기 위해 고온 열 CVD 공정이 필요할 가능성이 높습니다.
- 온도에 민감한 재료(예: 폴리머, 유연 전자 장치) 코팅에 중점을 두는 경우: 훨씬 낮은 온도에서 증착을 가능하게 하므로 플라즈마 강화 CVD(PECVD)가 필수적인 선택입니다.
- 특정 화합물(예: 질화티타늄, 탄화규소) 증착에 중점을 두는 경우: 올바른 화학양론을 보장하기 위해 여러 전구체 가스의 유량과 분압을 정밀하게 제어하는 것이 주요 과제입니다.
이러한 핵심 원리를 이해함으로써 원자 단위에서 정밀하게 재료를 엔지니어링하기 위해 CVD를 효과적으로 활용할 수 있습니다.
요약표:
| CVD 공정 단계 | 주요 작업 | 목적 |
|---|---|---|
| 1. 전구체 도입 | 전구체 가스를 챔버에 공급 | 최종 필드에 필요한 원자 공급 |
| 2. 반응 활성화 | 열 또는 플라즈마 에너지 적용 | 화학 결합을 끊어 반응성 종 생성 |
| 3. 전달 및 흡착 | 반응성 종이 기판으로 이동 | 분자가 표면에 달라붙도록 함 |
| 4. 표면 반응 | 종들이 기판 위에서 이동하고 반응 | 원자 단위로 고체 필름 구축 |
| 5. 부산물 제거 | 기체 폐기물 배출 | 깨끗한 반응 환경 유지 |
귀하의 연구실 첨단 재료 요구 사항을 위해 CVD 기술을 활용할 준비가 되셨습니까? KINTEK은 정밀 박막 증착을 위한 고성능 실험실 장비 및 소모품을 전문으로 합니다. 결정질 필름을 위한 고온 열 CVD 시스템이든 온도에 민감한 기판을 위한 플라즈마 강화 CVD가 필요하든, 당사의 솔루션은 귀하의 연구가 요구하는 제어력과 신뢰성을 제공합니다. 귀하의 특정 응용 분야를 지원하고 원자 정밀도로 재료를 엔지니어링하는 데 도움이 되는 방법에 대해 논의하려면 지금 바로 전문가에게 문의하십시오.

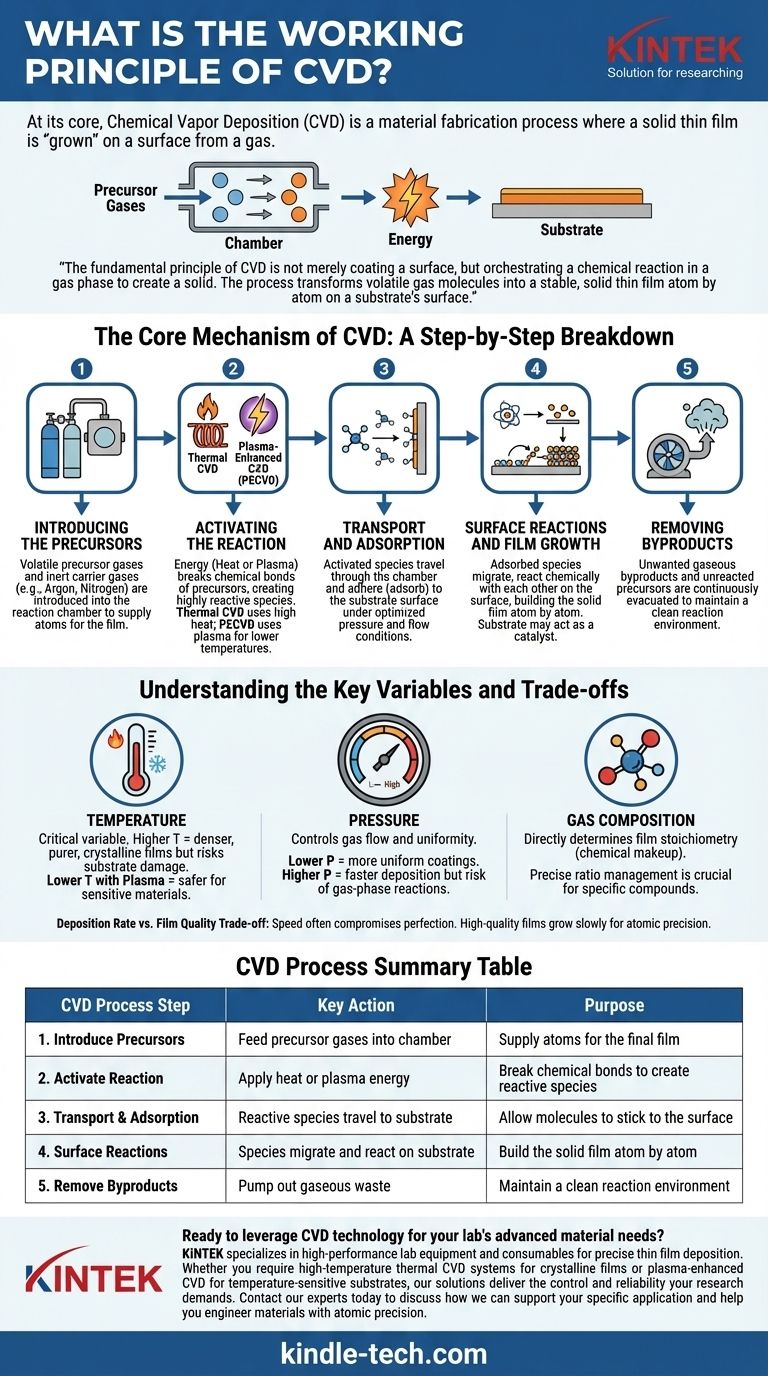

시각적 가이드
