간단히 말해, 증착(vapor deposition)은 기판으로 알려진 표면에 매우 얇고 고성능의 재료 코팅을 적용하는 데 사용되는 일련의 공정입니다. 이는 고체 또는 액체 코팅 재료를 증기로 변환하고, 진공 또는 저압 환경을 통해 운반한 다음, 기판 표면에 응축되거나 반응하여 고체 필름을 형성하도록 함으로써 이루어집니다. 주요 두 가지 범주는 화학 기상 증착(CVD)과 물리 기상 증착(PVD)입니다.
이러한 방법들의 근본적인 차이점은 재료가 어떻게 증착되는지에 있습니다. 화학 기상 증착(CVD)은 기판 표면에서 화학 반응을 사용하여 필름을 형성하는 반면, 물리 기상 증착(PVD)은 화학적 변화 없이 코팅 재료를 소스에서 기판으로 물리적으로 전달합니다.
화학 기상 증착(CVD) 해부
화학 기상 증착은 기판이 하나 이상의 휘발성 화학 전구체에 노출되고, 이 전구체가 기판 표면에서 반응 및/또는 분해되어 원하는 박막을 생성하는 공정입니다.
핵심 원리: 표면 활성화 화학 반응
본질적으로 CVD는 화학 제조 공정입니다. 전구체 가스가 코팅하려는 가열된 부품이 들어있는 반응 챔버로 유입됩니다. 열은 부품 표면에서 직접 화학 반응을 유발하는 데 필요한 에너지를 제공하여 원하는 재료의 고체 층을 남깁니다.
단계별 공정
CVD 공정은 몇 가지 주요 단계로 나눌 수 있습니다.
- 운반: 휘발성 반응물 가스(전구체)가 일반적으로 진공 상태에서 반응 챔버로 공급됩니다.
- 흡착: 가스 분자가 기판의 뜨거운 표면에 달라붙습니다.
- 반응: 기판의 고온으로 인해 전구체 가스가 분해되거나 서로 반응하여 새로운 고체 재료를 형성합니다.
- 증착 및 성장: 이 새로운 고체 재료는 기판 표면에 화학적으로 결합하여 얇고 균일한 필름으로 층층이 쌓입니다.
- 탈착: 반응에서 생성된 기체 부산물은 챔버에서 제거됩니다.
일반적인 변형: 열 필라멘트 CVD (HFCVD)
일부 CVD 공정에서는 뜨거운 필라멘트(텅스텐 또는 탄탈륨과 같은 금속으로 만들어짐)가 전구체 가스를 분해하는 데 사용됩니다. 예를 들어, 다이아몬드 합성에서는 2000K 이상으로 가열된 필라멘트가 수소 및 메탄 가스를 해리시켜 근처 기판에 다이아몬드 필름을 성장시키는 데 필요한 고반응성 종을 생성합니다.
물리 기상 증착(PVD) 이해
물리 기상 증착은 화학 반응이 아닌 물리적 수단을 사용하여 박막을 생성하는 다양한 진공 증착 방법을 설명합니다.
핵심 원리: 물리적 변환 및 전달
PVD에서는 "타겟"이라고 불리는 고체 또는 액체 소스 재료가 증기로 변환되어 기판으로 운반됩니다. 이 증기는 기판에 응축되어 코팅을 형성합니다. 재료 자체는 화학적 변화를 겪지 않습니다.
일반적인 PVD 방법
두 가지 주요 PVD 기술은 증발(evaporation)과 스퍼터링(sputtering)입니다.
- 증발: 타겟 재료는 고진공 챔버에서 가열되어 끓고 증발합니다. 이 기체 원자들은 진공을 통해 이동하여 차가운 거울에 증기가 응축되는 것과 유사하게 더 차가운 기판에 응축됩니다.
- 스퍼터링: 열 대신 에너지를 사용합니다. 고에너지 플라즈마가 생성되고, 이 플라즈마의 이온이 가속되어 타겟을 충격합니다. 이 충격으로 인해 타겟 재료에서 원자가 물리적으로 떨어져 나와 기판에 증착됩니다.
CVD vs. PVD: 중요한 장단점 이해
CVD와 PVD 중 하나를 선택하려면 서로 다른 메커니즘에서 직접적으로 발생하는 고유한 장점과 한계를 이해해야 합니다.
커버리지 및 형상
CVD는 전방향 공정입니다. 코팅이 부품 주위를 흐르는 가스로부터 형성되기 때문에 복잡한 형상, 날카로운 모서리, 심지어 내부 표면까지 균일하게 코팅할 수 있습니다.
PVD는 주로 직선 경로 공정입니다. 기화된 재료는 소스에서 기판으로 직선으로 이동합니다. 이로 인해 정교한 부품 조작 없이는 언더컷이나 복잡한 내부 형상을 코팅하기 어렵습니다.
공정 온도
CVD는 필요한 화학 반응을 유도하기 위해 일반적으로 고온(종종 수백 또는 수천 도 섭씨)을 필요로 합니다. 이는 손상되거나 변형되지 않고 코팅될 수 있는 기판 재료의 종류를 제한할 수 있습니다.
PVD는 종종 훨씬 낮은 온도에서 수행될 수 있어 플라스틱과 같은 열에 민감한 재료 코팅에 적합합니다.
필름 특성 및 접착력
CVD는 필름과 기판 사이에 화학적 결합을 형성하여 우수한 접착력을 제공합니다. 필름의 특성은 반응 화학에 의해 결정됩니다.
PVD 필름은 공정이 단순히 소스 재료를 한 곳에서 다른 곳으로 이동시키기 때문에 높은 순도로 알려져 있습니다. 접착력은 매우 좋지만, 화학 반응보다는 물리적(원자적) 결합에 의존합니다. 증발시키기 어려운 매우 높은 융점을 가진 재료를 증착하는 데 탁월합니다.
목표에 맞는 올바른 선택
선택은 전적으로 재료, 부품의 형상, 최종 필름의 원하는 특성에 따라 달라집니다.
- 복잡하고 직선 경로가 아닌 형상 코팅이 주요 목표인 경우: CVD는 매우 균일한(등각) 코팅을 생성하는 능력 때문에 우월한 선택입니다.
- 열에 민감한 재료에 매우 순수한 필름을 증착하는 것이 주요 목표인 경우: PVD는 낮은 공정 온도와 직접적인 재료 전달 때문에 종종 더 나은 옵션입니다.
- 열을 견딜 수 있는 견고한 기판에 화학적으로 결합된 필름을 생성하는 것이 주요 목표인 경우: CVD는 강력한 화학 결합 형성을 통해 탁월한 접착력과 내구성을 제공합니다.
궁극적으로 올바른 증착 기술을 선택하는 것은 공정 기능을 특정 엔지니어링 요구 사항과 일치시키는 문제입니다.
요약 표:
| 특징 | CVD (화학 기상 증착) | PVD (물리 기상 증착) |
|---|---|---|
| 공정 유형 | 기판 표면에서의 화학 반응 | 재료의 물리적 전달 (증발/스퍼터링) |
| 코팅 커버리지 | 전방향 (복잡한 형상에 균일) | 직선 경로 (부품 조작 필요) |
| 공정 온도 | 고온 (종종 수백-수천 °C) | 저온 (열에 민감한 재료에 적합) |
| 필름 접착력 | 강한 화학적 결합 | 높은 순도, 물리적/원자적 결합 |
| 가장 적합한 용도 | 복잡한 형상, 견고한 기판 | 열에 민감한 재료, 고순도 필름 |
귀하의 실험실에 적합한 증착 공정을 선택할 준비가 되셨습니까?
KINTEK은 모든 증착 요구 사항을 위한 고품질 실험실 장비 및 소모품을 전문적으로 제공합니다. 복잡한 코팅을 위한 CVD 시스템이 필요하든, 열에 민감한 응용 분야를 위한 PVD 도구가 필요하든, 당사의 전문가들이 귀하의 연구 및 생산 결과를 향상시킬 이상적인 솔루션을 선택하는 데 도움을 드릴 수 있습니다.
지금 바로 문의하십시오 귀하의 특정 요구 사항을 논의하고 KINTEK이 귀하의 실험실 성공을 어떻게 지원할 수 있는지 알아보십시오!

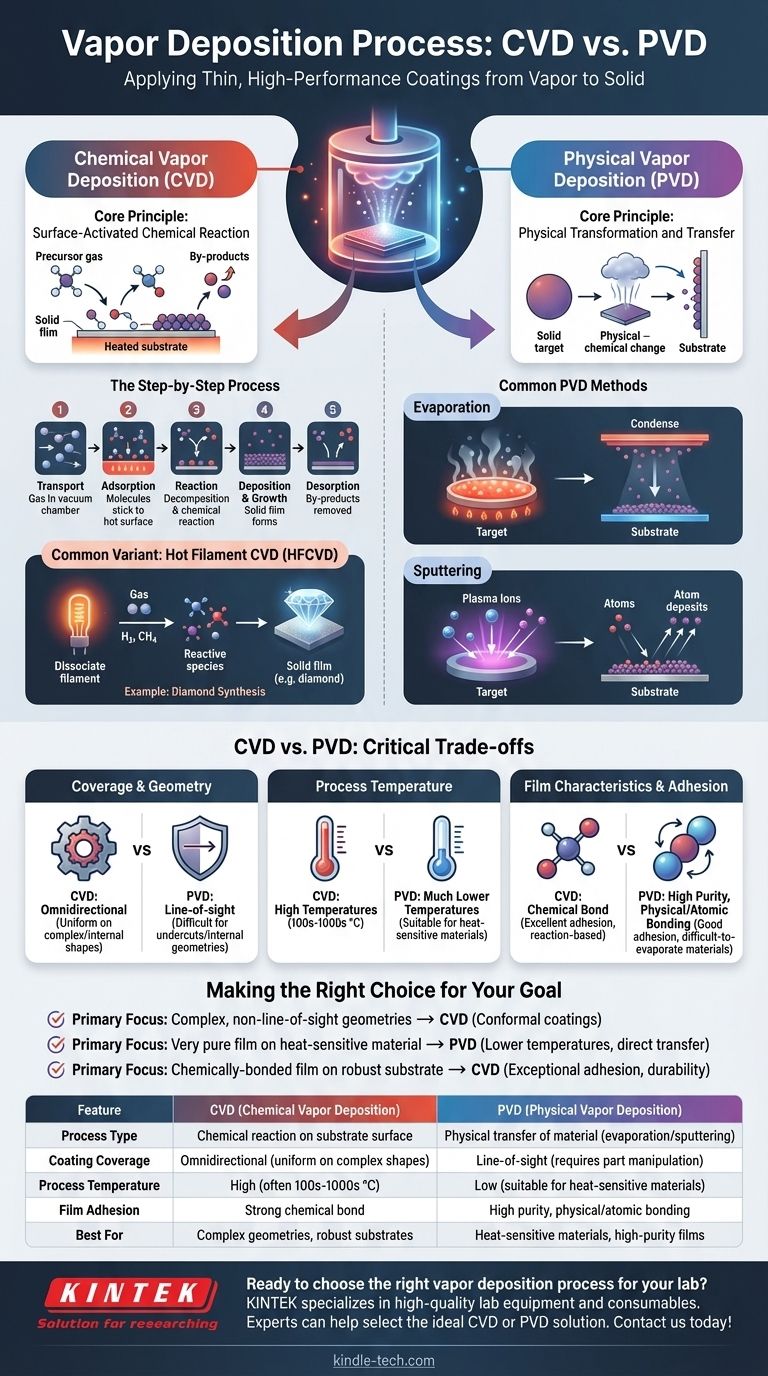

시각적 가이드
