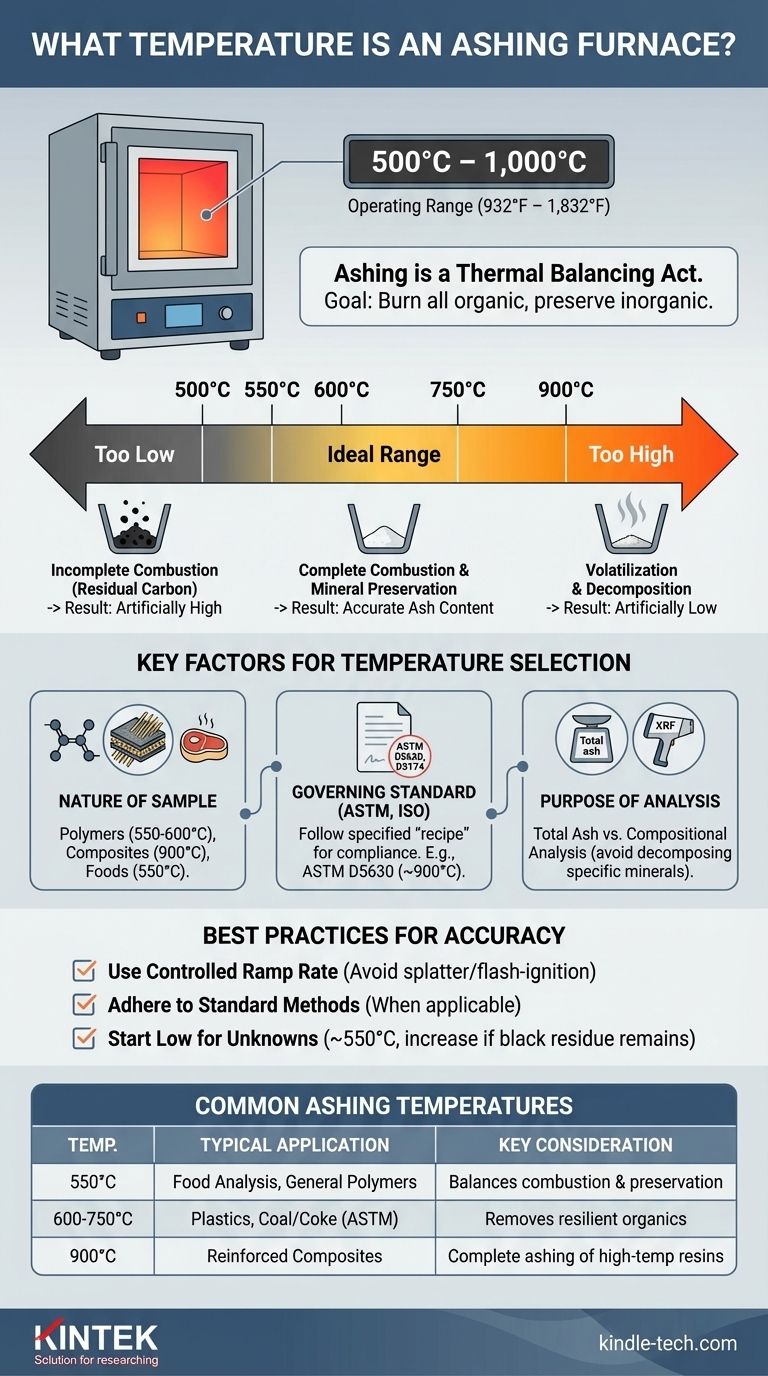

회화로(muffle furnace라고도 함)는 일반적으로 500°C에서 1,000°C(932°F에서 1,832°F) 범위의 온도에서 작동합니다. 정확한 온도는 단일 값이 아니며, 분석되는 특정 재료와 따르는 공식 표준 방법에 따라 결정되며, 일반적인 설정 온도는 550°C, 600°C, 900°C입니다.
회화는 열적 균형을 맞추는 행위입니다. 목표는 모든 유기 물질을 완전히 태워 없앨 만큼 충분히 높은 온도를 설정하되, 측정하려는 무기 재가 분해되거나 기화되지 않을 만큼 너무 높지 않게 하는 것입니다.
회화란 무엇이며 온도가 중요한 이유는 무엇인가요?
회화는 샘플 내 무기성, 불연성 물질의 양을 결정하는 데 사용되는 기본적인 분석 기술입니다. 선택하는 온도는 결과의 정확성과 유효성을 직접적으로 결정합니다.
목표: 무기물 함량 분리
회화의 핵심 원리는 열분해입니다. 공기 중에서 샘플을 가열하면 연소가 시작됩니다. 고온은 모든 유기 화합물(주로 탄소, 수소, 산소)을 CO2 및 H2O와 같은 가스로 분해하고 태워 없앱니다.
남아있는 것은 재입니다. 즉, 광물, 충전제(예: 플라스틱의 유리섬유, 활석) 또는 타지 않는 염과 같은 무기 물질의 잔류물입니다. 이 재의 무게는 원래 샘플의 무기물 함량 백분율을 계산하는 데 사용됩니다.
열적 균형 맞추기
선택된 온도는 정밀해야 합니다. 유기 물질의 마지막 부분까지 모두 가스로 전환되도록 충분히 높아야 합니다. 잔류 탄소는 재와 함께 측정되어 인위적으로 높고 부정확한 결과를 초래합니다.
그러나 온도가 너무 높으면 일부 무기 성분 자체가 휘발되거나 분해될 수 있습니다. 이는 질량 손실로 이어져 인위적으로 낮고 부정확한 회분 함량 측정치를 초래합니다.
회화 온도를 결정하는 주요 요인
분석의 맥락을 먼저 고려하지 않고 회화 온도를 선택할 수는 없습니다. 세 가지 요인이 가장 중요합니다: 샘플, 표준 및 목표입니다.
샘플의 특성
다른 재료는 완전하고 정확한 회화를 위해 다른 온도를 필요로 합니다.
- 폴리머: 폴리에틸렌(PE) 또는 폴리프로필렌(PP)과 같은 표준 플라스틱은 종종 550°C에서 600°C 사이의 낮은 온도에서 회화됩니다.
- 강화 복합재: 유리섬유 또는 특정 광물과 같은 탄력 있는 충전제를 포함하는 플라스틱은 모든 폴리머 수지가 제거되도록 900°C와 같은 더 높은 온도를 필요로 할 수 있습니다.
- 식품 및 유기물: 많은 식품 분석 절차는 550°C를 지정합니다. 이 온도는 휘발성 광물 염을 기화시키지 않고 탄수화물과 단백질을 태워 없애기에 충분히 뜨겁습니다.
적용되는 표준 방법 (ASTM, ISO)
품질 관리 및 규정 준수를 위해 대부분의 산업은 표준화된 시험 방법에 의존합니다. 이 문서들은 절차에 대한 협상 불가능한 "레시피"를 제공합니다.
예를 들어, ASTM D5630은 플라스틱에 대한 회화 프로토콜을 지정하며, 종종 약 900°C의 온도를 사용합니다. ASTM D3174는 석탄 및 코크스의 회분 함량을 결정하는 데 사용되며, 방법에 따라 약 750°C 또는 950°C의 온도를 지정합니다. 작업에 공식 표준이 적용되는 경우 항상 공식 표준을 따르십시오.
분석의 목적
귀하의 유일한 목표가 총 회분 백분율을 측정하는 것이라면, 주요 관심사는 휘발 없이 완전한 연소를 보장하는 것입니다.
그러나 결과 재에 대한 조성 분석(예: X선 형광 사용)을 수행할 계획이라면 온도 선택은 더욱 제한됩니다. 분석하려는 광물의 화학적 상태를 변경할 수 있는 온도를 피해야 합니다.
장단점 이해: 일반적인 회화의 함정
회화에서의 실수는 거의 항상 잘못된 온도 설정 또는 가열 프로파일로 거슬러 올라갑니다.
온도가 너무 낮은 경우의 문제
온도가 충분히 높지 않으면 연소가 불완전할 것입니다. 도가니에 타지 않은 탄소가 남게 되며, 이는 일반적으로 검은색 또는 회색 반점처럼 보입니다.
이 잔류 탄소는 무게를 추가하여 최종 회분 함량 측정값을 부정확하게 높게 만듭니다.
온도가 너무 높은 경우의 위험
이것은 더 미묘하지만 똑같이 심각한 오류입니다. 일부 염화물 및 탄산염과 같은 특정 무기 화합물은 매우 높은 온도에서 분해되거나 기화될 수 있습니다.
예를 들어, 탄산칼슘(CaCO3)은 약 825°C 이상에서 산화칼슘(CaO)과 이산화탄소 가스로 분해될 수 있습니다. 재에서 CO2 가스가 손실되면 최종 무게가 부정확하게 낮게 됩니다.
램프 속도의 중요성
로가 가열되는 속도(램프 속도)도 중요합니다. 샘플을 너무 빨리 가열하면 섬광 발화하거나 튀어 올라 도가니에서 물질이 물리적으로 배출될 수 있습니다.
유기물이든 무기물이든 이러한 물질 손실은 유효하지 않은 결과를 초래합니다. 느리고 제어된 램프 속도는 부드러운 분해를 허용하고 정확한 최종 측정을 위해 모든 물질이 도가니에 남아 있도록 보장합니다.
응용 분야에 맞는 올바른 온도 선택
정확하고 반복 가능한 결과를 보장하려면 체계적으로 온도 선택에 접근해야 합니다. 다음 지침을 사용하여 올바른 선택을 하십시오.
- 표준 방법(예: ASTM, ISO)을 따르는 경우: 해당 특정 재료에 대해 검증된 지정된 온도, 램프 속도 및 유지 시간을 엄격히 준수하십시오.
- 일반적인 폴리머 또는 유기 재료를 분석하는 경우: 550°C와 같이 널리 받아들여지는 온도에서 시작하여 결과 재가 깨끗하고 흰색/옅은 색인지 확인하십시오.
- 새로운 방법을 개발하거나 미지의 재료를 분석하는 경우: 낮은 온도(~550°C)에서 시작하여 재에 타지 않은 탄소가 있는지 확인하십시오. 검은 잔류물이 있으면 재가 지속적으로 탄소 없이 깨끗해질 때까지 새 샘플로 약간 더 높은 온도(예: 50°C 증가)에서 테스트를 반복하십시오.
- 휘발성 광물 성분 손실이 우려되는 경우: 샘플에서 예상되는 무기 화합물의 분해 온도를 조사하고 해당 임계값보다 훨씬 낮은 회화 온도를 의도적으로 선택하십시오.
이러한 원리를 이해함으로써 단순히 절차를 따르는 것을 넘어 분석 결과를 진정으로 제어할 수 있습니다.
요약 표:
| 일반적인 회화 온도 | 일반적인 적용 | 주요 고려 사항 |
|---|---|---|
| 550°C | 식품 분석, 일반 폴리머 | 완전 연소와 광물 보존의 균형 |
| 600°C - 750°C | 플라스틱, 석탄/코크스 (ASTM 기준) | 탄력 있는 유기 물질 제거 보장 |
| 900°C | 강화 복합재, 유리섬유 충전 플라스틱 | 고온 수지의 완전한 회화를 위해 필요 |
KINTEK과 함께 정밀하고 신뢰할 수 있는 회화 결과를 얻으세요.
정확한 회분 함량 측정을 위해서는 올바른 로 온도 선택이 중요합니다. 폴리머, 복합재 또는 식품 제품을 분석하든 관계없이 당사의 전문가 팀과 고품질 실험실 장비가 귀하의 특정 응용 분야 요구 사항을 지원할 준비가 되어 있습니다.
KINTEK은 실험실에 신뢰할 수 있는 회화로 및 소모품을 제공하여 매번 유효한 결과를 얻을 수 있도록 전문화되어 있습니다.
오늘 저희 전문가에게 문의하여 귀하의 회화 요구 사항을 논의하고 귀하의 실험실에 완벽한 솔루션을 찾으십시오.
