간단히 말해, 물리 기상 증착(PVD)은 기화된 코팅 재료가 공기 입자와 충돌하거나 반응하지 않고 소스에서 코팅될 부품으로 이동할 수 있도록 높은 진공 상태에서 수행됩니다. 이 진공은 제어된 환경을 조성하여 순수하고 밀도가 높으며 잘 부착되는 코팅을 만드는 데 필수적입니다.
진공 사용은 단순히 공기를 제거하는 것을 넘어, 절대적인 제어를 달성하는 것입니다. 초청정 환경을 조성함으로써 작업자는 완전히 순수한 재료를 증착하거나 특정 가스를 의도적으로 도입하여 정밀한 특성을 가진 새로운 화합물을 만들 수 있습니다.

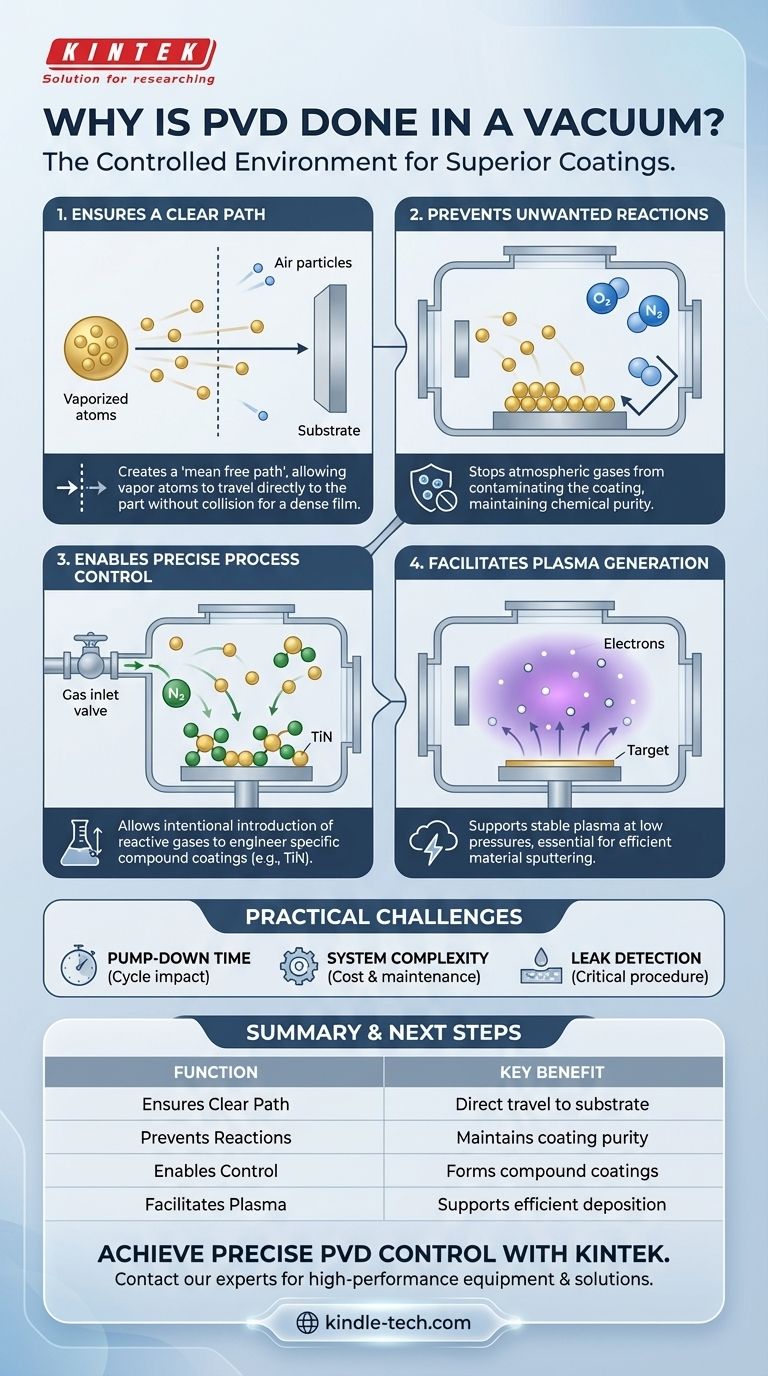

진공 환경의 핵심 기능
고진공 챔버는 모든 PVD 시스템의 특징입니다. 진공의 각 기능은 원료를 고성능 코팅으로 변환하는 데 중요합니다.
증착을 위한 명확한 경로 확보
진공의 주요 물리적 목적은 장애물을 제거하는 것입니다. 해수면의 대기에는 매 입방 센티미터당 수십억 조 개의 공기 입자가 포함되어 있습니다.
기화된 코팅 원자는 매우 작아서 이러한 공기 입자와 거의 즉시 충돌할 것입니다. 이러한 충돌은 코팅 원자를 산란시키고 에너지를 감소시키며, 기판에 충분한 힘으로 도달하여 밀도 높은 필름을 형성하는 것을 방해합니다.
진공을 생성함으로써 이러한 배경 입자의 밀도를 줄여 "평균 자유 경로"—코팅 원자가 무언가에 부딪히기 전에 이동할 수 있는 평균 거리—를 소스에서 기판까지의 거리보다 길게 만듭니다. 이는 직접적인 시선 경로를 보장합니다.
원치 않는 화학 반응 방지
공기는 주로 질소와 산소로 구성되어 있으며, 미량의 수증기를 포함합니다. 이러한 가스는 특히 PVD 과정에서 생성되는 뜨겁고 에너지가 높은 원자와 매우 반응성이 높습니다.
진공이 없으면 코팅 재료는 이러한 대기 가스와 즉시 반응할 것입니다. 예를 들어, 순수 티타늄 코팅은 오염된 티타늄 산화물과 질화물의 혼합물이 될 것입니다.
이러한 오염은 코팅의 경도, 색상, 전도성 및 부식 저항성과 같은 원하는 특성을 심각하게 저하시킵니다. 진공은 최종 필름이 화학적으로 순수하고 의도된 특성을 갖도록 보장합니다.
정밀한 공정 제어 가능
진공은 원치 않는 반응을 방지하는 동시에 원하는 반응에 필요한 깨끗한 상태를 제공합니다. 이것이 반응성 PVD의 기본입니다.
고진공을 달성한 후 작업자는 특정 고순도 공정 가스를 정밀하게 제어된 양으로 도입할 수 있습니다. 예를 들어, 티타늄 증착 중에 챔버에 질소를 도입하면 단단하고 금색을 띠는 질화티타늄(TiN) 코팅이 생성됩니다.
챔버 대기에 대한 이러한 수준의 제어는 그렇지 않으면 형성할 수 없는 광범위한 세라믹 및 복합 코팅(산화물, 질화물, 탄화물) 생성을 가능하게 합니다.
플라즈마 생성 촉진
많은 PVD 방법, 특히 스퍼터링은 플라즈마 생성에 의존합니다. 플라즈마는 가스가 이온화되어 이온과 전자의 혼합물을 생성하는 물질 상태입니다.
안정적인 플라즈마를 생성하고 유지하는 것은 낮은 압력에서만 가능합니다. 진공은 전자가 충분히 멀리 이동하고 충분한 에너지를 얻어 공정 가스(일반적으로 아르곤)를 효과적으로 이온화할 수 있도록 하며, 이 이온화된 가스는 타겟에서 코팅 재료를 스퍼터링합니다.
실질적인 의미 이해
필수적이지만, 고진공 요구 사항은 PVD 공정에 상당한 어려움과 비용을 초래합니다.
사이클 시간에 미치는 영향
고진공 달성은 즉각적이지 않습니다. "펌프-다운" 시간은 전체 공정 사이클의 상당 부분을 차지할 수 있습니다.
이 단계에서 펌프는 공기를 제거하기 위해 작동하며, 히터는 종종 챔버 벽과 고정 장치를 가열하는 데 사용됩니다. 이 가열은 흡착된 수증기(그렇지 않으면 천천히 "가스 방출"되어 진공 수준을 손상시킬 수 있는 주요 오염 물질)를 제거하는 데 도움이 됩니다.
진공 시스템의 비용 및 복잡성
챔버, 씰, 터보분자 또는 극저온 펌프와 같은 고급 펌프를 포함한 고진공 장비는 구매 및 유지 보수 비용이 많이 듭니다.
이러한 시스템은 상당한 기계적 및 전기적 복잡성을 추가합니다. 작업자는 장비를 작동하고 진공 누출과 같은 문제를 진단하기 위해 전문 교육이 필요합니다.
누출 감지의 중요성
진공 챔버의 미세한 누출조차도 대기 가스를 지속적으로 유입시켜 공정을 오염시키고 코팅 배치를 망칠 수 있습니다.
진공 수준의 지속적인 모니터링과 헬륨 누출 감지기와 같은 도구를 사용한 주기적인 누출 감지는 모든 전문 PVD 작업에서 표준적이고 중요한 절차입니다.
이해를 귀하의 공정에 적용하기
귀하의 특정 목표에 따라 진공 환경의 어떤 측면이 성공에 가장 중요한지 결정될 것입니다.
- 순수 금속 필름 증착에 중점을 둔다면: 진공은 성능을 저하시키는 원치 않는 산화물 또는 질화물 형성을 방지하여 순도를 보장합니다.
- 복합 코팅(예: TiN) 생성에 중점을 둔다면: 진공은 정확한 양의 반응성 가스를 도입하는 데 필요한 깨끗한 상태를 제공하여 필름의 화학량론 및 특성을 완벽하게 제어할 수 있도록 합니다.
- 공정 효율성 및 처리량에 중점을 둔다면: 깊은 진공의 필요성과 펌프-다운 시간 사이의 균형을 맞춰야 합니다. 이는 운영 주기 및 부품당 비용에 직접적인 영향을 미치기 때문입니다.
궁극적으로 PVD의 진공은 제어의 근본적인 가능성을 제공하여 예측 불가능한 반응에서 정밀한 엔지니어링 분야로 공정을 전환시킵니다.
요약 표:
| 진공의 기능 | 주요 이점 |
|---|---|
| 증착을 위한 명확한 경로 확보 | 기화된 원자가 기판으로 직접 이동할 수 있는 긴 평균 자유 경로를 생성합니다. |
| 화학 반응 방지 | 공기(산소, 질소, 수증기)로 인한 오염을 방지하여 코팅 순도를 유지합니다. |
| 공정 제어 가능 | TiN과 같은 복합 코팅을 형성하기 위해 반응성 가스(예: 질소)를 의도적으로 도입할 수 있습니다. |
| 플라즈마 생성 촉진 | 효율적인 재료 증착을 위해 스퍼터링과 같은 방법에서 안정적인 플라즈마 형성을 지원합니다. |
