물리적 기상 증착(PVD)에서 진공은 필수적입니다. 이는 코팅 입자가 이동할 경로를 확보하고 오염을 방지하기 때문입니다. 챔버에서 거의 모든 공기와 다른 가스를 제거함으로써, 진공은 증발된 코팅 재료가 다른 원자와 충돌하지 않고 소스에서 타겟 기판까지 이동할 수 있도록 보장하여 순수하고 밀도가 높으며 고품질의 박막을 생성합니다.
진공의 핵심 목적은 증착 챔버를 혼란스럽고 혼잡한 환경에서 제어된 고속도로로 바꾸는 것입니다. 이는 코팅 재료가 간섭 없이 깨끗하게 목적지에 도달하도록 보장하며, 이는 원자 단위로 고성능 필름을 구축하기 위한 근본적인 요구 사항입니다.

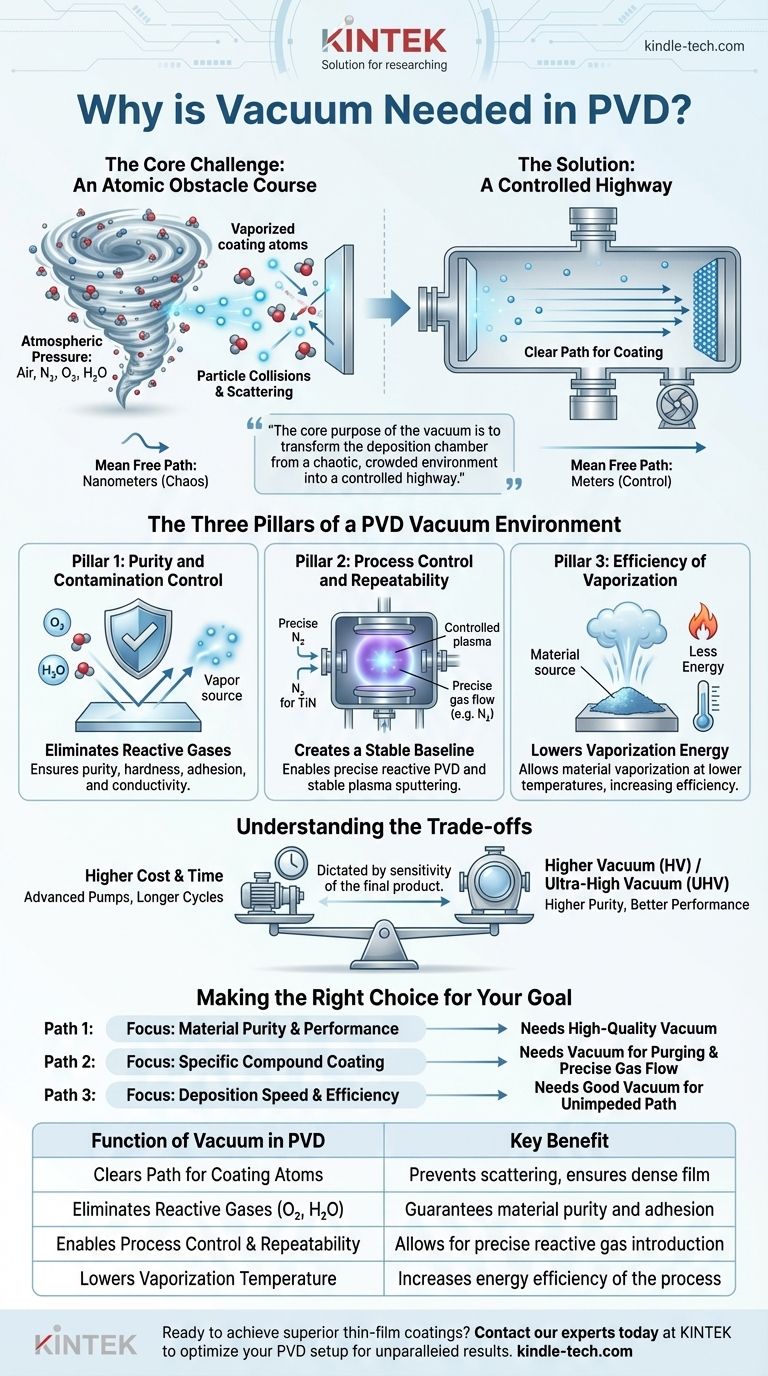

핵심 과제: 원자 장애물 코스
정상적인 대기압에서는 우리 주변의 공기가 질소, 산소, 수증기와 같은 분자로 믿을 수 없을 정도로 밀집되어 있습니다. 이러한 조건에서 PVD를 수행하려고 시도하는 것은 허리케인을 통해 모래 한 줌을 던지려고 시도하는 것과 같습니다.
입자 충돌 문제
증발된 코팅 재료의 원자는 믿을 수 없을 정도로 작습니다. 이들이 공기로 가득 찬 챔버로 방출되면 즉시 수십억 개의 다른 가스 분자와 충돌하게 됩니다. 이러한 충돌은 코팅 원자를 산란시키고 속도를 늦추며, 직선으로 기판에 도달하는 것을 방해합니다.
"평균 자유 행로" 이해하기
물리학에서 평균 자유 행로(mean free path)는 입자가 다른 입자와 충돌하기 전에 이동할 수 있는 평균 거리입니다. 대기압의 밀집된 환경에서 이 거리는 나노미터 단위로 측정됩니다. 이는 효과적인 코팅을 수행하기에는 너무 짧은 경로입니다.
진공이 명확한 경로를 만드는 방법
진공을 생성하는 것은 공기와 다른 가스를 모두 펌핑하여 챔버 내 입자 수를 급격히 줄이는 것을 포함합니다. 이는 평균 자유 행로를 나노미터에서 미터로 증가시킵니다. 증발된 코팅 원자는 이제 소스에서 기판까지 이동할 수 있는 명확하고 방해받지 않는 시야를 갖게 됩니다.
PVD 진공 환경의 세 가지 기둥
진공은 단순히 경로를 확보하는 것 이상을 수행합니다. 이는 제어, 순도 및 효율성에 필요한 근본적인 조건을 제공합니다.
기둥 1: 순도 및 오염 제어
공기에는 주로 산소와 수증기와 같은 반응성 가스가 포함되어 있습니다. 이 가스들이 챔버에 남아 있으면 뜨겁게 증발된 코팅 재료 및 깨끗한 기판 표면과 반응합니다. 이는 원치 않는 산화물 및 기타 화합물을 생성하여 최종 필름을 오염시키고 경도, 접착력 또는 전도성과 같은 특성을 손상시킵니다.
기둥 2: 공정 제어 및 반복성
진공은 깨끗하고 안정적이며 예측 가능한 기준선을 만듭니다. 이는 모든 알려지지 않은 변수를 제거하여 엔지니어가 대기를 완전히 제어할 수 있도록 합니다. 특정 화학 반응이 필요한 경우, 예를 들어 반응성 PVD에서와 같이, 정밀한 양의 반응성 가스(예: 티타늄 질화물 코팅을 생성하기 위한 질소)를 순수한 진공 환경에 의도적으로 도입할 수 있습니다.
이 저압 환경은 소스 재료를 때려서 증발시키기 위해 안정적인 플라즈마를 생성하고 유지해야 하는 스퍼터링과 같은 공정에도 중요합니다.
기둥 3: 증발 효율성
주변 공기의 압력을 제거하면 소스 재료가 증기로 변하는 것이 더 쉬워집니다. 이는 고도가 높아 공기압이 낮을 때 물이 더 낮은 온도에서 끓는 것과 유사합니다. 이를 통해 재료를 더 낮은 온도나 적은 에너지로 증발시킬 수 있어 전체 PVD 공정이 더욱 효율적으로 이루어집니다.
절충안 이해하기
모든 진공 환경이 동일한 것은 아니며, "완벽한" 진공을 달성하는 데는 비용이 따릅니다.
진공 수준
엔지니어들은 고진공(HV) 또는 초고진공(UHV)과 같은 다양한 수준의 진공에 대해 이야기합니다. 이 용어들은 단순히 챔버 내부의 압력이 얼마나 낮은지를 나타냅니다. UHV는 HV보다 잔류 가스 입자가 훨씬 적습니다.
순도의 비용
더 낮은 압력(더 나은 진공)을 달성하려면 더 진보되고 값비싼 펌핑 시스템과 훨씬 더 긴 펌프 다운 시간이 필요합니다. 이는 장비의 자본 비용과 배치당 처리하는 데 걸리는 시간 모두를 증가시켜 처리량에 영향을 미칩니다.
응용 분야에 맞는 진공 선택
필요한 진공 수준은 최종 제품의 민감도에 따라 결정됩니다. 플라스틱 부품에 단순한 장식용 크롬 코팅을 하는 것은 복잡한 광학 필터나 구성 요소 고장의 원인이 될 수 있는 몇 개의 산소 원자만으로도 실패할 수 있는 반도체 장치만큼 극단적인 순도 수준을 요구하지 않을 수 있습니다.
목표에 맞는 올바른 선택하기
진공의 수준과 품질은 코팅의 원하는 결과와 직접적으로 연결됩니다.
- 재료 순도 및 성능에 중점을 두는 경우: 필름 특성을 저하시키는 반응성 가스로부터의 오염을 최소화하기 위해 고품질의 진공이 필요합니다.
- 특정 화합물 코팅(예: TiN) 생성에 중점을 두는 경우: 원치 않는 모든 가스를 퍼지한 다음 정밀한 반응성 가스 흐름을 도입하기 위해 진공이 중요합니다.
- 증착 속도 및 효율성에 중점을 두는 경우: 좋은 진공은 증기 흐름에 대한 직접적이고 방해받지 않는 경로를 보장하여 기판에 성공적으로 증착되는 재료의 양을 최대화합니다.
궁극적으로 PVD의 진공은 혼란스러운 환경을 원자 수준에서 재료를 공학하기 위한 정밀하게 제어되는 공정으로 변환하는 중요한 요소입니다.
요약표:
| PVD에서 진공의 기능 | 주요 이점 |
|---|---|
| 코팅 원자를 위한 경로 확보 | 산란 방지, 밀도 높은 필름 보장 |
| 반응성 가스(O₂, H₂O) 제거 | 재료 순도 및 접착력 보장 |
| 공정 제어 및 반복성 가능 | 정밀한 반응성 가스 도입 허용 |
| 증발 온도 저하 | 공정의 에너지 효율성 증가 |
