노 건설에 내화 금속이 사용되는 이유는 무엇입니까? 극한 온도 성능 잠금 해제

본질적으로, 내화 금속이 노 건설에 사용되는 이유는 기존 금속 및 합금이 녹거나 변형될 수 있는 극도로 높은 온도에서 구조적 무결성과 강도를 유지할 수 있는 유일한 재료 중 하나이기 때문입니다. 이들의 독특하게 높은 융점과 열 유도 크리프에 대한 저항성은 현대 고성능 노의 가장 뜨겁고 까다로운 부품에 필수적입니다.

내화 금속 사용 결정은 하나의 주요 요구 사항인 작동 온도에 의해 좌우됩니다. 노 공정이 니켈 기반 초합금의 한계(약 1200°C)를 초과해야 할 때, 몰리브덴 및 텅스텐과 같은 내화 금속은 분위기가 제어되는 경우 중요한 부품에 대한 기본 엔지니어링 선택이 됩니다.

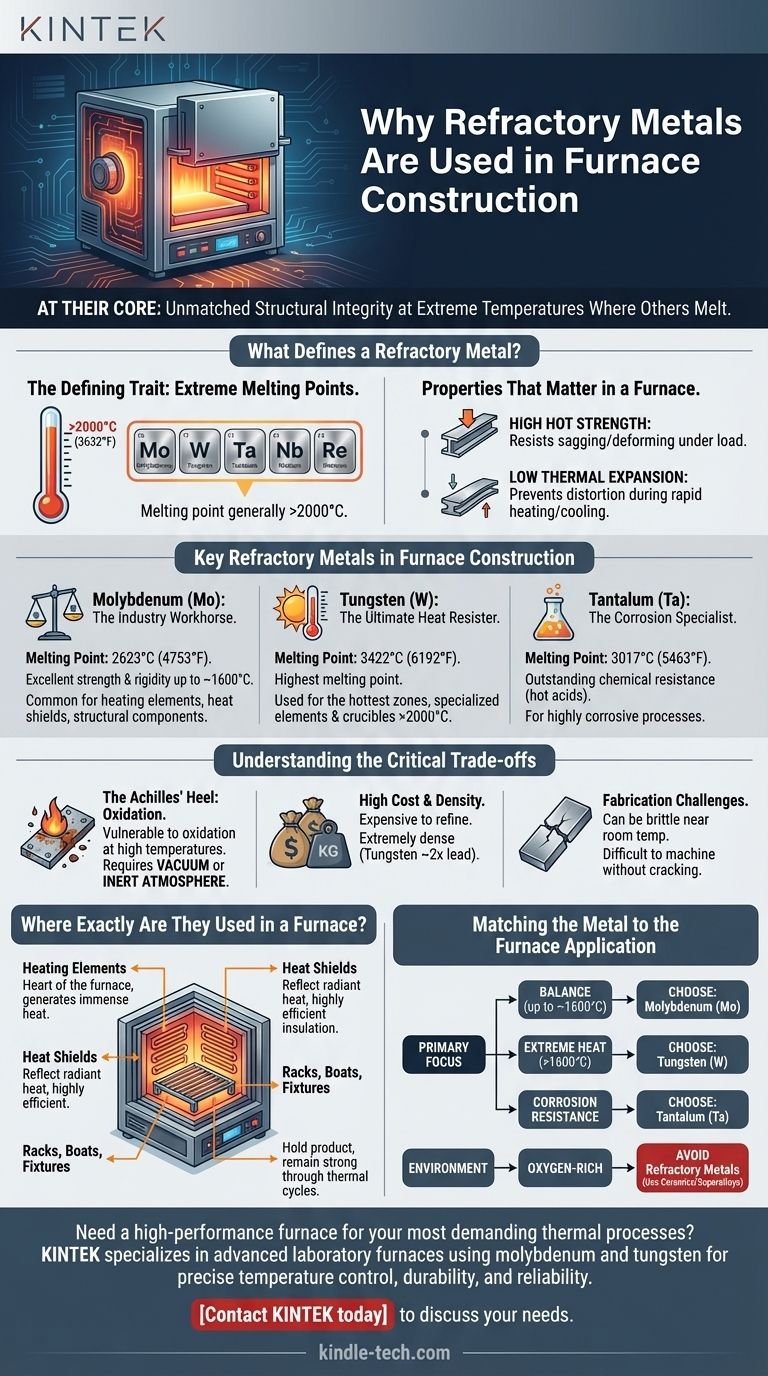

노 건설에 내화 금속이 사용되는 이유는 무엇입니까? 극한 온도 성능 잠금 해제

내화 금속을 정의하는 것은 무엇입니까?

이들의 역할을 이해하려면 먼저 이 금속들을 독특하게 만드는 것이 무엇인지 정의해야 합니다. 이들은 몇 가지 예외적인 특성으로 구별되는 재료 등급입니다.

결정적인 특성: 극한의 융점

가장 기본적인 특성은 일반적으로 2000°C(3632°F) 이상으로 간주되는 예외적으로 높은 융점입니다.

이 독점적인 그룹에는 주로 몰리브덴(Mo), 텅스텐(W), 탄탈륨(Ta), 니오븀(Nb) 및 레늄(Re)이 포함됩니다.

노에서 중요한 특성

단순히 녹는 것에 저항하는 것 외에도, 이 금속들은 노 응용 분야에 이상적인 일련의 열적 및 기계적 특성을 가지고 있습니다.

이들은 높은 고온 강도를 나타내는데, 이는 다른 금속이 부드러워지는 온도에서 하중을 받을 때 처짐, 늘어남 및 변형에 저항한다는 것을 의미합니다.

또한 낮은 열팽창 계수를 가지고 있어 급속 가열 및 냉각 주기 동안 변형 및 응력을 방지하는 데 도움이 됩니다.

노 건설의 주요 내화 금속

여러 내화 금속이 존재하지만, 두 가지는 노 산업에서 지배적인 주력이며, 세 번째는 고도로 전문화된 응용 분야에 사용됩니다.

몰리브덴(Mo): 산업의 주력

몰리브덴은 성능과 비용의 최상의 균형을 제공합니다. 2623°C(4753°F)의 융점을 가지며, 약 1600°C까지의 응용 분야에서 탁월한 강도와 강성을 제공합니다.

이것은 노 발열체, 층상 열 차폐, 그리고 노상 레일 및 지지 기둥과 같은 구조 부품에 가장 흔히 사용되는 재료입니다.

텅스텐(W): 궁극의 내열성

온도가 훨씬 더 높아야 할 때, 텅스텐은 필수적인 선택입니다. 모든 금속 중에서 가장 높은 3422°C(6192°F)의 융점을 가지고 있습니다.

텅스텐은 2000°C를 훨씬 넘는 공정을 위해 설계된 특수 발열체 및 도가니와 같이 노의 절대적으로 가장 뜨거운 영역에 사용됩니다.

탄탈륨(Ta): 부식 전문가

탄탈륨은 3017°C(5463°F)의 높은 융점과 특히 뜨거운 산에 대한 탁월한 내화학성을 결합합니다.

이것은 처리되는 재료가 고도로 부식성이 있고, 내화학성이 내열성만큼 중요한 특수 노에 사용됩니다.

중요한 절충점 이해

내화 금속의 예외적인 고온 성능은 사용 방법과 장소를 결정하는 상당한 한계를 수반합니다.

아킬레스건: 산화

내화 금속의 가장 큰 약점은 고온에서의 산화에 대한 치명적인 취약성입니다.

산소에 노출되면 이 금속들은 빠르게 부서지기 쉬운 산화물을 형성하여 떨어져 나가고, 이는 빠른 부품 고장으로 이어집니다. 이것이 이들이 거의 전적으로 진공 노 또는 제어된 불활성 분위기(순수 아르곤 또는 수소와 같은)의 노에서 사용되는 이유입니다.

높은 비용 및 밀도

이들은 상품 재료가 아닙니다. 내화 금속은 정제하고 제조하는 데 비용이 많이 들며, 이는 노의 전체 비용에 상당한 영향을 미칩니다.

또한 이들은 극도로 밀도가 높아서(텅스텐은 납보다 거의 두 배 밀도가 높음) 노의 구조 설계 및 지지 프레임워크에서 고려해야 합니다.

제조 과제

몰리브덴과 텅스텐은 실온 또는 그 근처에서 부서지기 쉽습니다. 연성-취성 전이 온도라고 알려진 이 특성으로 인해 균열을 일으키지 않고 가공하고 성형하는 것이 어려워 특수 제조 기술이 필요합니다.

노에서 정확히 어디에 사용됩니까?

진공 또는 불활성 분위기 노 내부에서 내화 금속은 세 가지 중요한 기능을 수행합니다.

"고온 영역" 및 발열체

이것은 노의 심장부입니다. 종종 몰리브덴 또는 텅스텐 와이어, 막대 또는 메쉬로 만들어진 발열체는 공정에 필요한 엄청난 열을 생성하는 역할을 합니다.

열 차폐 및 단열

전통적인 섬유 단열재(진공에서 가스를 방출함) 대신, 이 노들은 광택 처리된 몰리브덴의 층상 시트를 사용합니다. 이 차폐는 복사열을 고온 영역으로 다시 반사하여 극도로 효율적이고 깨끗한 단열 패키지를 만듭니다.

랙, 보트 및 고정 장치

열처리되는 제품을 고정하는 부품도 노의 온도를 견뎌야 합니다. 몰리브덴 합금은 수많은 열 주기 동안 강하고 안정적으로 유지되는 랙, 트레이("보트") 및 고정 장치를 만드는 데 일반적으로 사용됩니다.

금속을 노 응용 분야에 맞추기

재료 선택은 전적으로 열 공정의 특정 요구 사항에 따라 결정됩니다.

성능과 비용의 균형(약 1600°C까지)에 주로 초점을 맞춘다면: 몰리브덴은 발열체에서 랙에 이르기까지 거의 모든 노 부품에 대한 산업 표준입니다.
극한 온도 기능(>1600°C)에 주로 초점을 맞춘다면: 텅스텐은 신뢰성과 수명을 보장하기 위해 가장 뜨거운 부품에 필수적인 선택입니다.
고온, 비산화 환경에서 내식성에 주로 초점을 맞춘다면: 탄탈륨은 화학적 분해를 방지하는 데 필요한 특수 솔루션입니다.
노가 산소가 풍부한 분위기에서 작동하는 경우: 내화 금속은 근본적으로 부적합합니다. 대신 고급 세라믹 또는 니켈/코발트 기반 초합금을 사용해야 합니다.

궁극적으로 내화 금속은 다른 방법으로는 불가능했을 공정 온도와 환경 순도를 달성할 수 있게 해줍니다.

요약표:

내화 금속	융점 (°C)	주요 노 응용 분야
몰리브덴 (Mo)	2,623°C	발열체, 열 차폐, 랙 및 고정 장치 (약 1600°C까지)
텅스텐 (W)	3,422°C	극한 온도 발열체 및 도가니 (>1600°C)
탄탈륨 (Ta)	3,017°C	내식성을 요구하는 특수 부품
