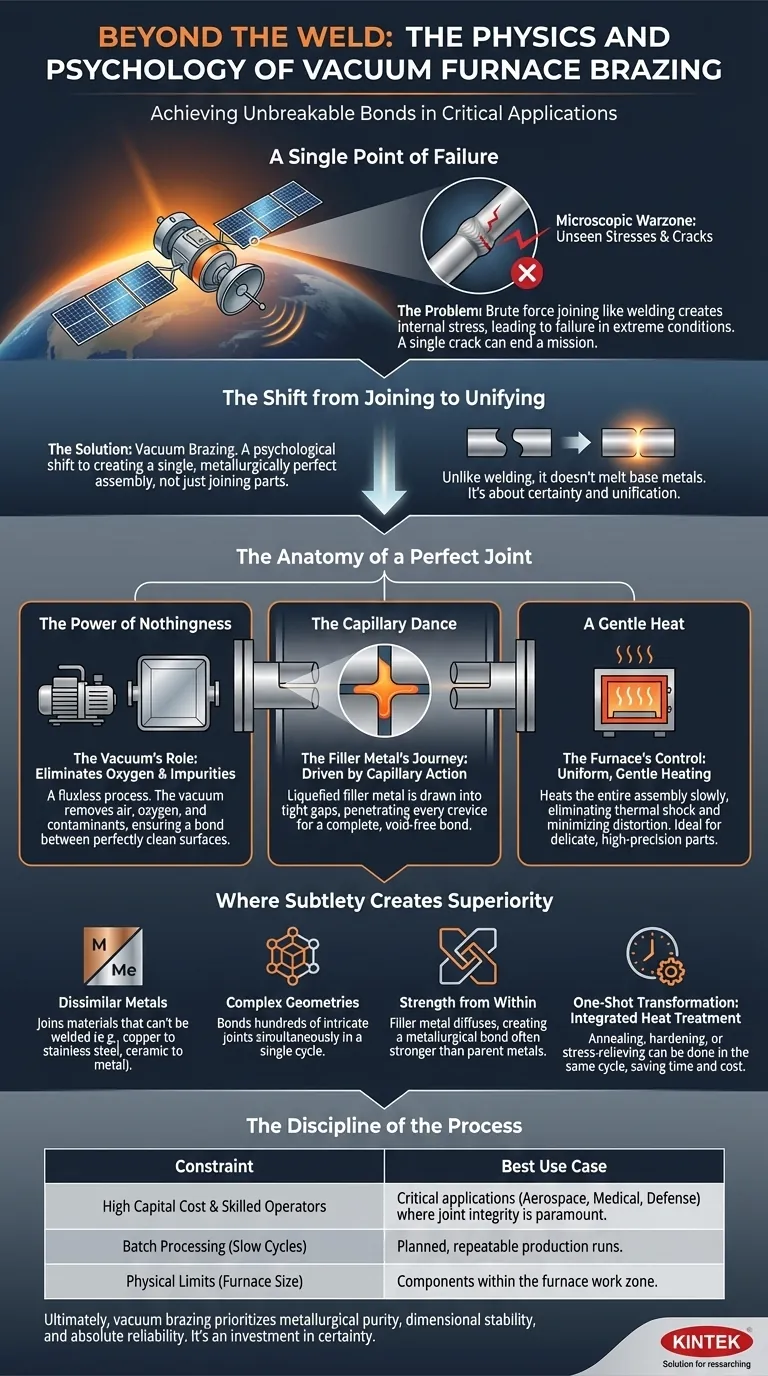

용접 너머: 진공로 브레이징의 물리학과 심리학

단 하나의 실패 지점

궤도상의 위성을 상상해 보세요. 극심한 열 주기, 뜨거운 열에서 극저온까지 오르내리는 것을 견뎌냅니다. 그 깊은 곳에서 기존의 용접으로 접합된 작은 연료 라인이 휘발성 추진제를 운반합니다. 시간이 지남에 따라 용접 과정에서 발생하는 보이지 않는 내부 응력—팽창하고 수축하는 금속의 미세한 전쟁터—이 무너집니다. 머리카락처럼 가는 균열이 형성됩니다. 임무가 실패합니다.

이 시나리오는 단순히 실패한 용접에 관한 것이 아닙니다. 특정 사고방식의 한계에 관한 것입니다. 우리는 종종 금속을 접합하는 것을 녹이고, 융합하고, 결합을 강제하는 행위로 생각합니다. 하지만 실패가 용납되지 않는 응용 분야에서는 가장 강력한 해결책이 종종 추가가 아닌 제거입니다.

이는 그것을 손상시킬 수 있는 모든 것이 없는 상태에서 결합을 만드는 것에 관한 것입니다.

접합에서 통합으로의 전환

진공로 브레이징은 단순히 부품을 "접합"하는 것에서 단일하고 통일된 야금학적으로 완벽한 조립품을 만드는 것으로의 심리적 전환을 나타냅니다.

용접과 달리 모재를 녹이지 않습니다. 대신 정밀하고 제어된 환경을 사용하여 모세관 작용의 미묘하고 거부할 수 없는 힘으로 조인트에 흐르는 필러 금속을 도입합니다.

그 결과는 패치처럼 보이기보다는 모재 자체의 구조에 짜여진 매끄럽고 통합된 연결처럼 보입니다. 속도가 아니라 확실성 때문에 선택되는 공정입니다.

완벽한 조인트의 해부학

이 방법의 우아함을 이해하려면 핵심 요소들이 어떻게 조화를 이루어 강제력으로는 달성할 수 없는 것을 달성하는지 이해해야 합니다.

무(無)의 힘: 진공의 역할

이 공정은 진공 챔버 내부에서 수행되지만, 진공은 수동적인 단계가 아닙니다. 가장 중요한 활성 성분입니다. 거의 모든 공기를 제거함으로써 산화물 형성을 위한 주요 촉매인 산소를 제거하여 조인트를 오염시키고 약화시킵니다.

이는 플럭스 없는 공정을 만듭니다. 표면을 청소하기 위해 부식성 화학 플럭스가 필요하지 않은데, 이는 진공 자체가 궁극적인 정화기이기 때문입니다. 금속에서 불순물과 갇힌 가스를 끌어내어 두 개의 완벽하게 깨끗한 표면 사이에 결합이 형성되도록 합니다.

모세관 춤: 필러 금속의 여정

부품 사이의 접합부 근처에 녹는점이 부품보다 낮은 신중하게 선택된 필러 금속이 배치됩니다. 로가 전체 조립품을 균일하게 가열함에 따라 이 필러 금속이 액화됩니다.

여기서 조용한 마법이 일어납니다. 액체 금속은 모세관 작용—나무가 가장 높은 잎까지 물을 끌어올리는 것과 같은 물리 법칙—에 의해 부품 사이의 좁은 틈으로 끌어당겨집니다. 이 자연적인 힘은 필러가 조인트의 모든 틈새를 관통하도록 보장하여 수동적인 방법으로는 달성할 수 없는 완전하고 공극 없는 결합을 만듭니다.

부드러운 열: 로의 제어

용접 토치와 같은 국소 가열은 폭력적인 사건입니다. 이는 엄청난 열 구배를 생성하여 내부 응력과 변형의 유산을 남깁니다.

대조적으로 진공로는 전체 조립품을 느리고 균일하게 가열합니다. 두꺼운 부품이든 얇은 부품이든 모든 부품이 동시에 브레이징 온도에 도달합니다. 이 부드럽고 포괄적인 열은 열 충격을 제거하고 변형을 최소화하여 공차 유지가 필수적인 섬세하고 고정밀 부품에 이상적입니다.

미묘함이 우수성을 만드는 곳

이러한 규율 잡힌 접근 방식은 설계 및 엔지니어링에서 새로운 가능성을 열어주는 강력한 이점을 제공합니다.

불가능한 디자인

이종 금속: 구리와 스테인리스강 또는 세라믹과 금속과 같이 용접할 수 없는 재료를 견고하게 접합할 수 있습니다.
복잡한 형상: 컴팩트한 열 교환기 또는 섬세한 센서 어레이와 같이 수백 또는 수천 개의 조인트가 있는 복잡한 조립품을 단일하고 완벽한 사이클에서 동시에 접합할 수 있습니다.
섬세한 부품: 용접 시 파괴될 얇은 벽 또는 깨지기 쉬운 부품을 변형 없이 접합할 수 있습니다.

내부에서 오는 강도

진공 브레이징을 통해 생성된 결합은 단순한 표면 연결이 아닙니다. 필러 금속은 모재에 약간 확산되어 종종 모재 자체보다 더 강한 야금 결합을 만듭니다. 결과적인 조인트는 깨끗하고 매끄러우며 부식과 실패를 유발하는 잔류 플럭스와 산화물이 없습니다.

일회성 변환

제어된 가열 및 냉각 사이클은 단순한 접합 공정 그 이상입니다. 열처리 기회입니다. 어닐링, 경화 또는 응력 제거와 같은 작업은 브레이징 사이클에 직접 통합될 수 있습니다. 이는 제조 공정에서 전체 단계를 제거하여 시간을 절약하고 비용을 절감하며 조립품의 최종 특성을 개선합니다.

공정의 규율

이러한 완벽함은 의도적이고 전략적인 접근 방식을 요구하는 일련의 절충점을 수반합니다. 보편적인 해결책은 아닙니다.

제약	결과	최적 사용 사례
높은 자본 비용	진공로는 숙련된 작업자가 필요한 상당한 투자입니다.	항공 우주, 의료 및 방위 분야에서 조인트 무결성이 가장 중요한 중요 응용 분야.
배치 처리	공정은 느리며 펌프 다운, 가열 및 냉각을 위한 긴 사이클이 있습니다.	계획된 반복 생산 실행, 일회성 수리 또는 빠른 프로토타이핑용이 아님.
물리적 한계	부품은 로 챔버 크기에 의해 제한됩니다.	사용 가능한 로 작업 영역에 맞는 부품.

궁극적으로 진공로 브레이징을 선택하는 것은 속도와 낮은 초기 비용보다 야금 순도, 치수 안정성 및 절대적인 신뢰성을 우선시하는 결정입니다.

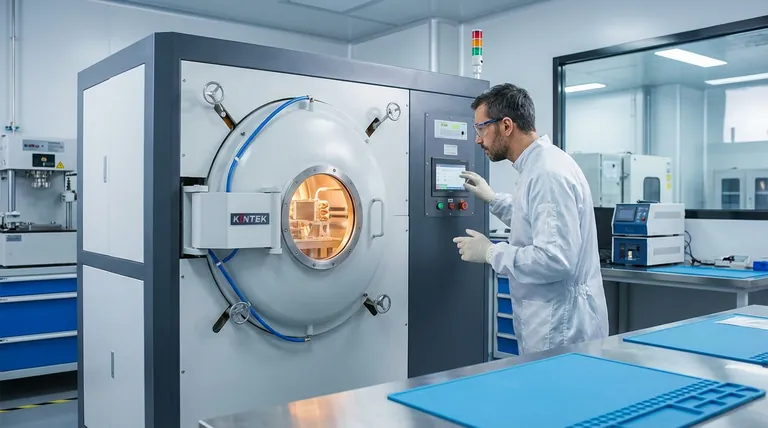

확실성에 대한 투자입니다. 이러한 수준의 야금 제어를 달성하려면 올바른 공정뿐만 아니라 완벽하고 신뢰할 수 있는 장비도 필요합니다. KINTEK에서는 엔지니어와 과학자가 이러한 복잡한 원리를 실질적이고 고성능의 현실로 전환할 수 있도록 전문 실험실 로와 소모품을 제공합니다.

귀하의 작업이 통합되는 재료만큼 강력하고 완벽한 조인트를 요구한다면, 이를 달성할 수 있는 도구를 제공할 수 있습니다. 전문가에게 문의하기
