핵심적으로, 스퍼터링 시스템은 진공 상태에서 고에너지 이온 충돌을 사용하여 소스 재료("타겟")에서 원자를 물리적으로 방출함으로써 작동합니다. 이렇게 방출된 원자는 실리콘 웨이퍼와 같은 기판으로 이동하여 증착되어 매우 균일하고 밀도가 높은 박막을 형성합니다. 이는 물리적 기상 증착(PVD) 방법으로, 기본적으로 당구와 같은 운동량 전달에 의존합니다.
녹는점이 매우 높거나 복잡한 합금 조성을 가진 재료를 증착하는 문제는 단순한 증발로는 쉽게 해결할 수 없습니다. 스퍼터링은 물리적 힘, 즉 에너지 있는 이온 충돌을 사용하여 원자를 분리함으로써 이 문제를 극복하며, 이는 첨단 박막을 엔지니어링하기 위한 매우 제어 가능하고 다재다능한 기술입니다.
핵심 원리: 원자 규모의 당구 게임
스퍼터링은 고도로 제어된 환경 내에서 발생하는 일련의 물리적 현상으로 가장 잘 이해됩니다. 각 단계는 최종 박막의 품질과 일관성에 중요합니다.
환경 조성: 진공 챔버
모든 스퍼터링은 밀봉된 진공 챔버 내에서 일어납니다. 초기 분위기는 펌핑되어 고진공 환경을 조성하며, 이는 두 가지 주요 목적을 수행합니다. 바로 박막이 대기 가스에 의해 오염되는 것을 방지하고 원자의 "평균 자유 행로"를 늘려 원자가 다른 입자와 충돌하지 않고 타겟에서 기판으로 이동할 수 있도록 하는 것입니다.
탄약 생성: 플라즈마
진공이 설정되면 비활성 가스, 일반적으로 아르곤(Ar)이 매우 낮은 압력으로 챔버에 주입됩니다. 그런 다음 높은 전압이 가해져 아르곤 원자에서 전자가 분리됩니다. 이 이온화 과정은 양전하를 띤 아르곤 이온(Ar+)과 자유 전자로 구성된 빛나고 에너지를 가진 물질 상태인 플라즈마를 생성합니다.
충돌: 타겟 폭격
증착될 소스 재료는 타겟이라고 불리는 판 모양으로 만들어집니다. 이 타겟에는 큰 음의 전기 전하(음극 역할)가 부여됩니다. 플라즈마에서 생성된 양전하를 띤 아르곤 이온은 강제로 가속되어 음전하를 띤 타겟 표면과 충돌합니다.
충돌하는 이온의 에너지가 충분히 높으면 운동량을 타겟 원자에 전달하여 원자를 느슨하게 하고 표면에서 방출시킵니다. 이 물리적 방출 과정이 바로 스퍼터링입니다.
증착: 기판 코팅
타겟에서 방출된 원자는 진공 챔버를 통과하여 기판(양극 역할) 위에 안착합니다. 이 원자들이 기판 표면에 축적되면서 층층이 쌓여 얇고 단단한 막을 형성합니다.
결정적인 향상: 마그네트론 스퍼터링의 역할
기본 공정은 작동하지만 종종 느립니다. 현대 시스템은 공정 효율을 획기적으로 높이기 위해 거의 예외 없이 마그네트론 스퍼터링을 사용합니다.
자석이 효율을 높이는 방법
마그네트론 시스템에서는 타겟 뒤에 강력한 자석이 배치됩니다. 이 자기장은 플라즈마에서 나오는 가볍고 빠르게 움직이는 전자를 타겟 표면 근처 영역에 가둡니다.
이 갇힌 전자들은 나선형 경로로 이동하도록 강제되어 중성 아르곤 가스 원자와 충돌하고 이온화할 가능성을 크게 높입니다. 이는 타겟 바로 앞에서 가장 필요한 곳에 매우 밀도가 높고 안정적인 플라즈마를 집중시킵니다.
이점: 더 빠른 속도와 더 나은 박막
마그네트론이 생성하는 고밀도 플라즈마는 타겟에 대한 이온 충돌 속도를 훨씬 높입니다. 그 직접적인 결과는 훨씬 빠른 증착 속도입니다. 또한, 낮은 가스 압력에서도 플라즈마를 유지할 수 있어 증착된 박막의 품질과 순도를 향상시킵니다.
상충 관계 이해하기
스퍼터링은 강력한 기술이지만 그 장점에는 특정 한계가 따릅니다. 이러한 상충 관계를 이해하는 것이 주어진 응용 분야에 적합한 공정인지 판단하는 열쇠입니다.
장점: 재료 다용성
스퍼터링은 물리적 공정이지 화학적 또는 열적 공정이 아니기 때문에 거의 모든 재료를 증착하는 데 사용할 수 있습니다. 이는 녹는점이 매우 높은 원소(텅스텐 또는 탄탈럼 등)와 중요하게도, 스퍼터링된 재료가 타겟의 조성을 유지하기 때문에 복잡한 합금을 증착하는 데 탁월합니다.
장점: 우수한 박막 품질
스퍼터링된 박막은 높은 밀도, 기판에 대한 강력한 접착력, 넓은 영역에 걸친 우수한 균일성으로 알려져 있습니다. 도착하는 원자의 운동 에너지는 열 증착과 같은 다른 방법에 비해 보다 견고하고 조밀한 박막 구조를 형성하는 데 도움이 됩니다.
제한 사항: 시스템 복잡성 및 비용
스퍼터링 시스템은 기계적으로 복잡합니다. 고진공 펌프, 정밀 가스 유량 제어기, 고전압 전원 공급 장치, 그리고 종종 타겟 냉각 시스템이 필요합니다. 이로 인해 초기 장비 투자가 단순한 증착 방법보다 훨씬 높습니다.
제한 사항: 기판 가열 가능성
증발보다 제어는 잘 되지만, 입자의 지속적인 폭격은 여전히 기판에 상당한 양의 에너지를 전달하여 기판을 가열시킬 수 있습니다. 열에 민감한 기판의 경우 이는 세심한 관리가 필요한 중요한 요소가 될 수 있습니다.
응용 분야에 맞는 올바른 선택
증착 방법을 선택하는 것은 달성하고자 하는 재료 특성과 품질에 전적으로 달려 있습니다.
- 복잡한 합금 또는 내화 금속 증착에 중점을 둔 경우: 스퍼터링은 녹는점과 관계없이 재료의 조성을 보존하는 물리적 메커니즘 덕분에 우수한 선택입니다.
- 강력한 접착력을 가진 고순도, 밀도 높은 박막 달성에 중점을 둔 경우: 스퍼터링의 고유한 운동량 전달은 다른 PVD 기술로는 따라 하기 어려운 우수한 박막 품질과 접착력을 제공합니다.
- 단순한 금속의 고속, 저비용 증착에 중점을 둔 경우: 열 증착과 같은 단순한 방법이 중요하지 않은 응용 분야에서는 더 비용 효율적이고 빠른 대안이 될 수 있습니다.
궁극적으로 스퍼터링은 나노 규모에서 정밀도, 다용성 및 고품질 재료 특성이 요구되는 응용 분야를 위한 업계 표준 도구입니다.
요약표:
| 핵심 구성 요소 | 주요 기능 | 이점 |
|---|---|---|
| 진공 챔버 | 오염 없는 환경과 긴 원자 이동 경로를 생성합니다. | 고순도 박막 증착을 보장합니다. |
| 플라즈마 (아르곤 가스) | 타겟을 폭격하는 양이온(Ar+)을 생성합니다. | 타겟 원자를 방출하는 물리적 힘을 제공합니다. |
| 타겟 (음극) | 증착될 소스 재료(금속, 합금)입니다. | 고융점 재료 및 복합 합금 증착을 가능하게 합니다. |
| 마그네트론 | 전자를 가두어 타겟 근처에 밀집된 플라즈마를 생성합니다. | 증착 속도와 박막 품질을 획기적으로 향상시킵니다. |
| 기판 (양극) | 박막이 형성되는 표면(예: 실리콘 웨이퍼)입니다. | 균일하고 밀도가 높으며 접착력이 강한 코팅을 생성합니다. |
정밀 박막 증착으로 연구를 향상시킬 준비가 되셨습니까?
KINTEK은 고성능 스퍼터링 시스템 및 실험실 장비 전문 기업으로, 복잡한 합금부터 내화 금속까지 모든 것을 탁월한 균일성과 접착력으로 증착하는 데 필요한 도구를 제공합니다. 당사의 솔루션은 현대 실험실의 엄격한 요구 사항을 충족하도록 설계되었습니다.
오늘 문의하여 당사의 스퍼터링 기술이 귀하의 프로젝트를 어떻게 발전시킬 수 있는지 논의하십시오.
문의하기

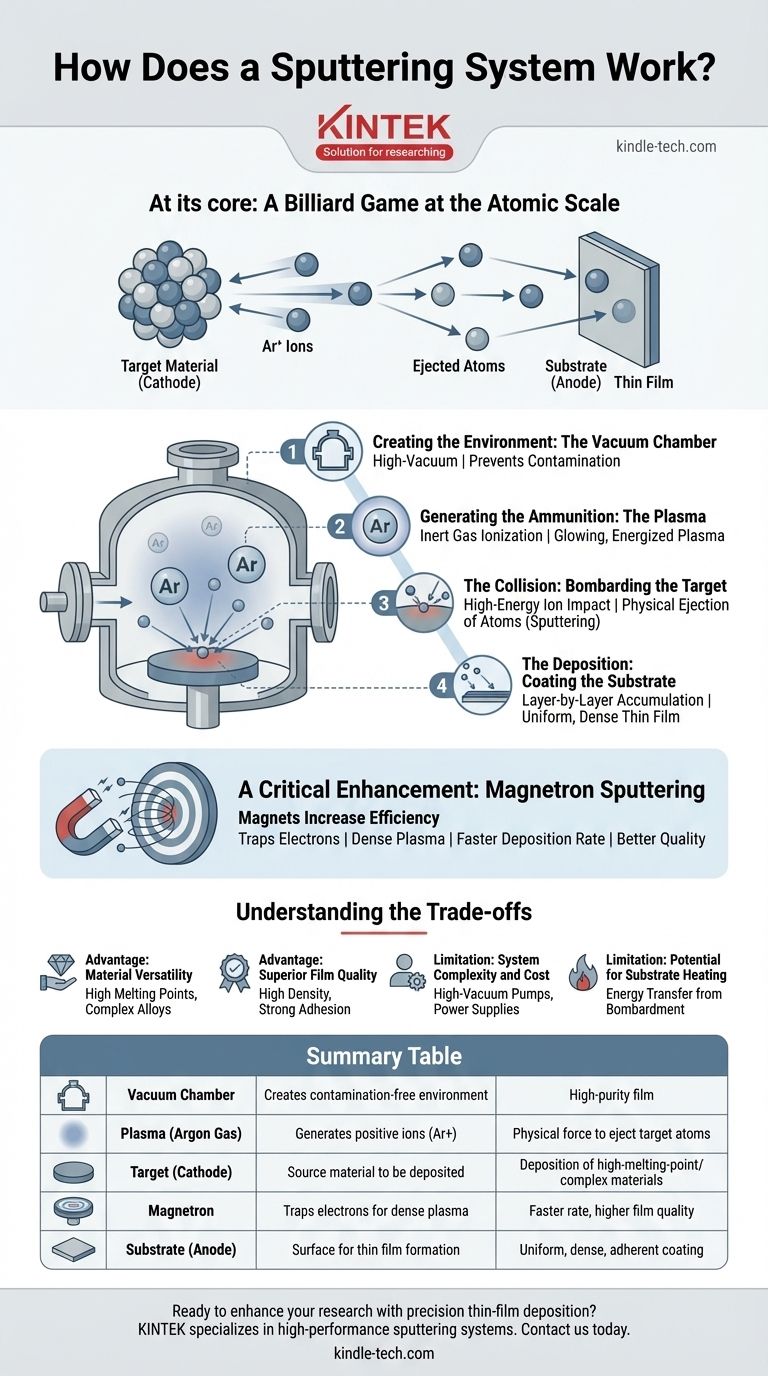

시각적 가이드
