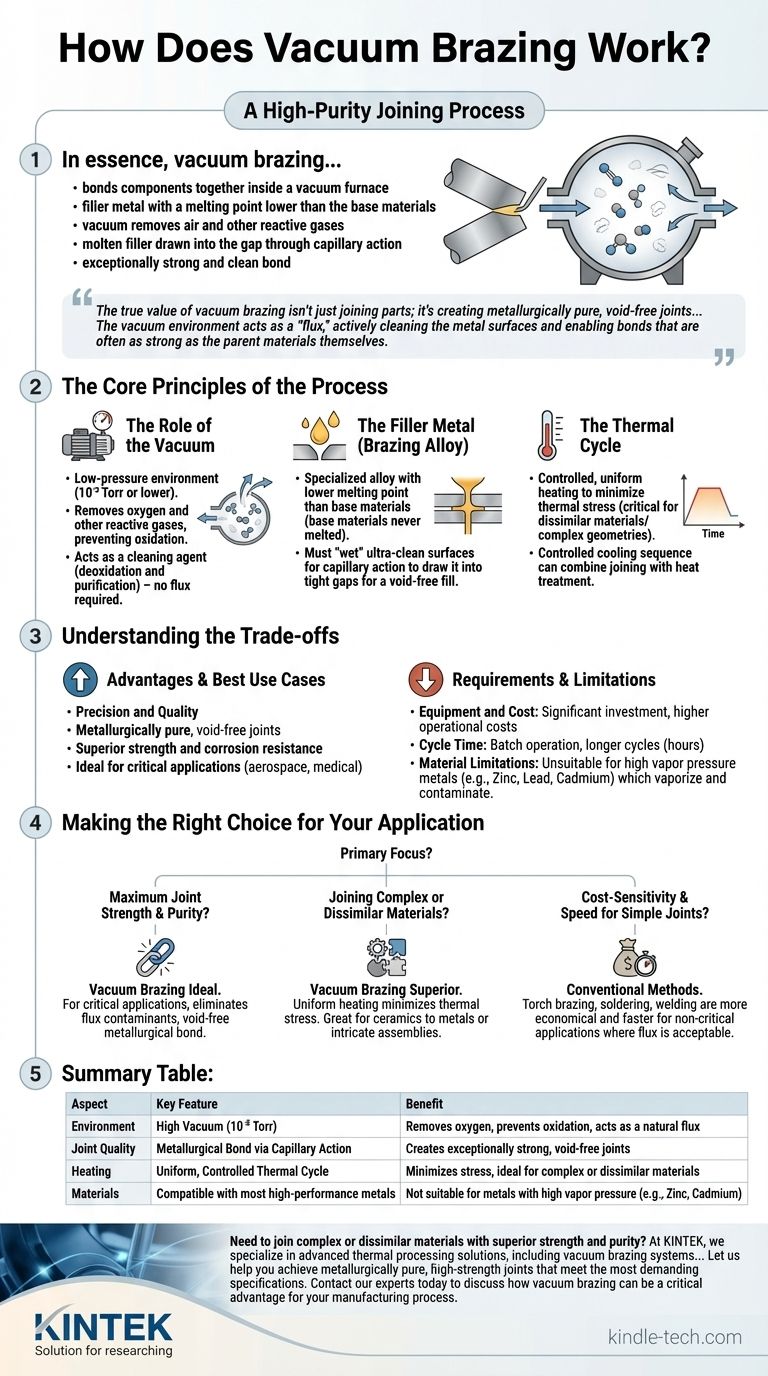

본질적으로 진공 브레이징은 진공로 내부에서 부품들을 접합하는 고순도 접합 공정입니다. 모재보다 녹는점이 낮은 필러 금속(용가재)이 접합부에 놓입니다. 어셈블리가 가열됨에 따라 진공이 공기와 기타 반응성 가스를 제거하여, 용융된 필러가 모세관 현상에 의해 부품 사이의 틈새로 빨려 들어가 냉각 시 매우 강력하고 깨끗한 결합을 형성하게 됩니다.
진공 브레이징의 진정한 가치는 단순히 부품을 접합하는 것이 아니라, 모재 자체만큼이나 강한 접합을 가능하게 하는 야금학적으로 순수하고 기포 없는 접합을 만드는 데 있습니다. 진공 환경은 "플럭스" 역할을 하여 금속 표면을 적극적으로 세척하고 모재 자체만큼이나 강한 접합을 가능하게 합니다.
공정의 핵심 원리
진공 브레이징이 어떻게 작동하는지 이해하려면, 진공을 빈 공간이 아니라 공정의 능동적인 구성 요소로 보는 것이 중요합니다. 이는 접합부가 형성되는 화학적 환경을 근본적으로 변화시킵니다.
진공의 역할
저압 환경(일반적으로 10⁻⁵ Torr 이하)은 이 공정의 결정적인 특징이며 여러 가지 중요한 기능을 담당합니다.
첫째, 산소 및 기타 반응성 가스를 제거합니다. 이는 금속 표면이 가열될 때 산화물 형성을 방지합니다. 산화물은 장벽 역할을 하여 필러 금속이 모재에 제대로 접합되는 것을 방해합니다.
둘째, 진공은 세척제 역할을 합니다. 이는 흡착된 표면 오염 물질을 제거하며, 심지어 모재 자체에서 휘발성 원소를 빼내는 역할도 하는데, 이를 탈가스(outgassing)라고 합니다. 이러한 탈산소화 및 정제 과정이야말로 이 공정을 "플럭스 프리"로 만드는 요인입니다.
필러 금속 (브레이징 합금)
필러 금속은 특정 녹는점과 모재와 접합하는 능력에 따라 선택되는 특수 합금입니다.
그 녹는점은 항상 접합되는 부품의 녹는점보다 낮습니다. 이것이 브레이징과 용접의 근본적인 차이점이며, 모재는 절대 녹지 않습니다.
용융되었을 때, 필러 금속은 모재 표면을 "적셔야(wet)" 합니다. 습윤성(Wetting)이란 액체가 고체 표면 위로 퍼지는 능력을 말합니다. 진공으로 인해 생성된 초청정, 산화물 없는 표면은 완벽한 습윤성을 가능하게 합니다.
이러한 습윤성은 모세관 현상(capillary action)을 가능하게 하는데, 이는 용융된 필러 금속을 접합부의 좁은 틈새로 끌어당겨 완전하고 기포 없는 충진을 보장하는 힘입니다.
열 사이클
전체 어셈블리는 진공로 내부에서 매우 정밀하게 제어된 방식으로 가열됩니다.
부품들은 필러 금속의 녹는점보다 약간 높은 브레이징 온도까지 균일하게 가열됩니다. 이러한 균일한 가열은 열 응력을 최소화하며, 이는 이종 재료나 복잡한 형상을 접합할 때 특히 중요합니다.
필러가 흐르도록 설정된 시간 동안 온도를 유지한 후, 어셈블리는 제어된 순서로 냉각됩니다. 이 냉각 사이클은 특정 재료 특성을 얻도록 조정될 수 있으며, 접합 공정을 열처리 사이클과 효과적으로 결합합니다.
장단점 이해하기
진공 브레이징은 강력하지만 모든 접합 문제에 대한 해결책은 아닙니다. 그 정밀도와 품질에는 특정 요구 사항과 한계가 따릅니다.
장비 및 비용
진공 브레이징은 진공로 및 관련 제어 시스템에 상당한 초기 자본 투자가 필요합니다. 에너지 소비 및 유지 보수를 포함한 운영 비용도 단순한 접합 방법보다 높습니다.
사이클 시간
이 공정은 배치(batch) 작업입니다. 진공을 빼내는 데 걸리는 시간, 부품 가열, 온도 유지 및 냉각에 몇 시간이 걸릴 수 있습니다. 이로 인해 대량, 저마진 생산이나 빠른 수리에는 덜 적합합니다.
재료 제한 사항
특정 재료는 진공 브레이징에 적합하지 않습니다. 아연, 납 또는 카드뮴과 같이 증기압이 높은 금속은 브레이징 온도에서 진공 상태에서 기화됩니다. 이는 부품을 손상시킬 뿐만 아니라로로 내부를 심각하게 오염시킵니다.
애플리케이션에 맞는 선택
진공 브레이징의 선택은 최종 제품의 기술적 요구 사항에 전적으로 달려 있습니다.
- 최대 접합 강도와 순도가 주요 초점인 경우: 진공 브레이징은 항공우주 터빈이나 의료용 임플란트와 같은 중요 애플리케이션에 이상적입니다. 플럭스 오염 물질을 제거하고 기포 없는 야금학적 접합을 생성하기 때문입니다.
- 복잡하거나 이종 재료 접합이 주요 초점인 경우: 진공 브레이징의 균일하고 제어된 가열은 열 응력을 최소화하여 세라믹과 금속을 접합하거나 열교환기와 같은 복잡한 어셈블리를 접합할 때 국부적인 용접 방법보다 우수합니다.
- 단순한 접합에 대한 비용 민감도와 속도가 주요 초점인 경우: 기존 토치 브레이징, 솔더링 또는 용접은 플럭스 기반 공정이 허용되는 비중요 애플리케이션에 훨씬 더 경제적이고 빠릅니다.
이러한 원리를 이해함으로써 진공 브레이징이 단순한 접합 방법이 아니라 중요한 제조상의 이점이 될 수 있는 시점을 자신 있게 판단할 수 있습니다.
요약표:
| 측면 | 주요 특징 | 이점 |
|---|---|---|
| 환경 | 고진공 (10⁻⁵ Torr) | 산소 제거, 산화 방지, 천연 플럭스 역할 |
| 접합 품질 | 모세관 현상을 통한 야금학적 접합 | 매우 강력하고 기포 없는 접합 생성 |
| 가열 | 균일하고 제어된 열 사이클 | 응력 최소화, 복잡하거나 이종 재료에 이상적 |
| 재료 | 대부분의 고성능 금속과 호환 | 증기압이 높은 금속(예: 아연, 카드뮴)에는 적합하지 않음 |
탁월한 강도와 순도로 복잡하거나 이종 재료를 접합해야 합니까?
KINTEK은 진공 브레이징 시스템을 포함한 첨단 열처리 솔루션을 전문으로 합니다. 당사의 로(furnace)는 항공우주 부품 및 의료 기기와 같은 중요 애플리케이션에서 완벽한 접합을 만드는 데 필요한 정밀하고 제어된 환경을 제공하도록 설계되었습니다.
가장 까다로운 사양을 충족하는 야금학적으로 순수하고 고강도인 접합을 달성할 수 있도록 도와드리겠습니다.
오늘 저희 전문가에게 문의하여 귀사의 제조 공정에 진공 브레이징이 어떻게 중요한 이점이 될 수 있는지 논의해 보세요.
