SEM용 카본 코팅의 두께는 어느 정도일까요?적절한 두께로 이미징 최적화

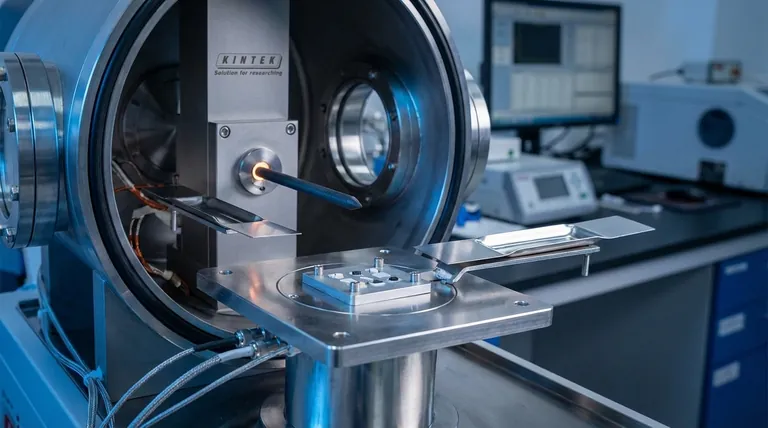

SEM용 탄소 코팅의 두께는 일반적으로 5~20나노미터입니다.이 얇은 층은 비전도성 샘플에 적용되어 전하를 방지하고 전도성을 향상시켜 이미지 품질을 개선합니다.정확한 두께는 시료의 특성, SEM의 요구 사항 및 특정 애플리케이션에 따라 달라집니다.거칠거나 다공성 샘플의 경우 더 두꺼운 코팅이 필요할 수 있으며, 고해상도 이미징에는 더 얇은 코팅이 적합합니다.코팅 공정은 균일성을 보장하고 샘플의 미세한 디테일을 가리지 않도록 세심하게 제어됩니다.

핵심 포인트 설명:

SEM용 카본 코팅의 두께는 어느 정도일까요?적절한 두께로 이미징 최적화
  1. SEM에서 탄소 코팅의 목적:

    • 비전도성 시료에 탄소 코팅을 적용하여 SEM 이미지를 왜곡시킬 수 있는 전하를 방지합니다.
    • 전도성을 향상시켜 더 나은 전자빔 상호 작용과 선명한 이미징을 보장합니다.
    • 또한 코팅은 분석 중 빔 손상으로부터 섬세한 시료를 보호합니다.
  2. 일반적인 두께 범위:

    • SEM 응용 분야에서 탄소 코팅의 표준 두께는 다음과 같습니다. 5~20 나노미터 .
    • 이 범위는 전도성 향상과 샘플 세부 사항에 대한 간섭을 최소화하는 균형을 유지합니다.
  3. 코팅 두께에 영향을 미치는 요인:

    • 샘플 속성:거칠거나 다공성 샘플은 전체 커버리지를 보장하기 위해 더 두꺼운 코팅이 필요할 수 있습니다.
    • SEM 해상도 요구 사항:고해상도 이미징은 미세한 디테일을 가리지 않기 위해 더 얇은 코팅이 필요합니다.
    • 애플리케이션별 요구 사항:EDS(에너지 분산형 X-선 분광법)와 같은 일부 분석은 원소 분석의 간섭을 피하기 위해 코팅 두께를 정밀하게 제어해야 할 수 있습니다.
  4. 코팅 공정 및 균일성:

    • 코팅은 스퍼터 코팅 또는 증착과 같은 기술을 사용하여 적용되어 균일한 층을 보장합니다.
    • 석영 크리스탈 마이크로 저울이나 간섭계와 같은 도구를 사용하여 두께를 모니터링하여 일관성을 유지합니다.
  5. 코팅 두께의 트레이드 오프:

    • 코팅이 두꺼울수록 전도성이 향상되지만 미세한 표면 특징을 가릴 수 있습니다.
    • 코팅이 얇을수록 샘플의 디테일은 보존되지만 경우에 따라 전하를 완전히 제거하지 못할 수 있습니다.
  6. 구매자를 위한 실용적인 고려 사항:

    • 코팅 장비 또는 서비스를 선택할 때는 코팅 두께를 정확하게 제어하고 측정할 수 있는지 고려하세요.
    • 코팅 공정이 자주 분석하는 시료 유형과 호환되는지 확인합니다.
    • 비용, 코팅 품질, SEM 애플리케이션의 특정 요구 사항 간의 균형을 평가합니다.

구매자는 이러한 핵심 사항을 이해함으로써 탄소 코팅 두께에 대한 정보에 입각한 결정을 내려 SEM 성능과 샘플 분석을 최적화할 수 있습니다.

요약 표:

측면 세부 정보
목적 충전을 방지하고 전도성을 높이며 샘플을 보호합니다.
일반적인 두께 5~20나노미터.
두께에 영향을 미치는 요인 샘플 속성, SEM 해상도 및 애플리케이션별 요구 사항.
코팅 공정 스퍼터 코팅 또는 증착으로 균일하고 정밀한 두께를 보장합니다.
장단점 코팅이 두꺼우면 전도성이 향상되지만 미세한 디테일이 가려질 수 있습니다.
실용적인 고려 사항 정확한 두께 제어와 시료와의 호환성을 보장하는 장비/서비스를 선택하십시오.

SEM에 적합한 탄소 코팅 두께를 선택하는 데 도움이 필요하신가요? 지금 바로 전문가에게 문의하세요. !
