핵심적으로, 두 코팅 모두 고정된 두께는 없습니다. 화학 기상 증착(CVD)과 물리 기상 증착(PVD)은 모두 두께가 조절 가능한 변수인 공정입니다. 그러나 각 공정의 특성상 PVD는 일반적으로 더 얇은 기능성 필름(종종 1-10 마이크로미터)에 사용되는 반면, CVD는 전자 제품의 나노미터부터 벌크 재료 성장을 위한 수 밀리미터까지 훨씬 더 넓은 범위를 달성할 수 있습니다.
결정적인 차이는 미리 정의된 두께가 아니라, CVD의 경우 화학 반응, PVD의 경우 물리적 증착이라는 기본 공정이 코팅의 특성, 온도 요구 사항 및 특정 부품 형상에 대한 적합성을 어떻게 결정하는지입니다.
기본 공정: 화학적 vs. 물리적
각 방법의 "방법"을 이해하는 것이 올바른 방법을 선택하는 열쇠입니다. 이들은 박막을 만드는 근본적으로 다른 접근 방식입니다.
CVD 작동 방식: 화학 반응
CVD는 전구체 가스를 고온 챔버에 도입하는 것을 포함합니다.
이 가스들은 기판 표면에서 반응하여 새로운 고체 물질을 형성하고, 이 물질은 층별로 성장합니다. 증착이 기체 상태에서 발생하므로 다방향성입니다.
이를 통해 코팅은 복잡한 형상과 심지어 공동 내부에도 균일하게 형성되어 매우 균일한 층을 만듭니다.
PVD 작동 방식: 물리적 증착
PVD는 진공 챔버에 고체 물질(타겟)을 넣는 것으로 시작합니다.
이 물질은 물리적 수단(이온 스퍼터링 또는 열 증발을 통한 가열 등)에 의해 기화되어 기판에 직선으로 이동하여 응축됩니다.
이것은 직선 시야 공정입니다. 스프레이 페인트처럼 증기원에 직접 면하는 표면만 코팅됩니다.
공정이 애플리케이션을 결정하는 이유
핵심 메커니즘의 차이는 두께를 훨씬 뛰어넘는 뚜렷한 장점과 한계를 만듭니다.
온도 및 기판 민감도
CVD 공정은 필요한 화학 반응을 유도하기 위해 일반적으로 매우 높은 온도(종종 450°C에서 1000°C 이상)를 필요로 합니다. 이는 변형되거나 성질을 잃지 않고 그 열을 견딜 수 있는 재료로 사용이 제한됩니다.
반대로 PVD는 훨씬 낮은 온도(일반적으로 450°C 미만)에서 작동합니다. 이는 CVD 공정으로 손상될 수 있는 경화된 공구강, 플라스틱 또는 합금과 같은 열에 민감한 기판을 코팅하는 데 이상적인 선택입니다.
코팅 균일성 및 형상
CVD의 다방향성, 가스 기반 특성은 복잡한 형상 및 내부 표면을 균일하게 코팅하는 데 매우 탁월합니다.
PVD의 직선 시야 한계는 복잡한 형상을 코팅하기 어렵게 만듭니다. 증기원에 직접 노출되지 않은 영역은 코팅을 거의 또는 전혀 받지 못하여 "그림자"를 만듭니다.
달성 가능한 두께 및 응력
PVD는 얇고 단단한 코팅에 탁월하지만, 매우 두꺼운 층을 쌓으면 높은 내부 응력이 발생하여 코팅이 균열되거나 박리될 수 있습니다.
CVD는 화학적 결합 공정이 더 깊은 곳에서도 더 안정적일 수 있으므로 더 두껍고 응력이 낮은 코팅을 성장시킬 수 있습니다. 이는 부식 또는 열 장벽을 위해 상당한 재료 축적이 필요한 애플리케이션에 적합합니다.
절충점 이해하기
어떤 기술도 보편적으로 우수하지 않습니다. 올바른 선택은 항상 애플리케이션의 요구 사항과 공정의 한계를 균형 있게 고려하는 데 달려 있습니다.
CVD의 타협점: 고열 및 기체 전구체
CVD의 주요 단점은 높은 작동 온도로, 코팅할 수 있는 재료 유형을 심각하게 제한합니다. 또한 복잡하고 때로는 위험한 전구체 가스를 포함할 수 있습니다.
PVD의 한계: 복잡한 형상 및 균일성
PVD의 직선 시야 특성은 주요 제약입니다. 복잡한 부품에 균일한 커버리지를 달성하려면 정교한 고정 장치와 부품 회전이 필요하며, 이는 복잡성과 비용을 증가시킵니다.
환경 및 안전 요소
일반적으로 PVD는 더 환경 친화적인 공정으로 간주됩니다. 고진공에서 발생하는 물리적 공정으로 폐기물이 거의 발생하지 않습니다. CVD는 신중한 취급 및 폐기가 필요한 반응성 부산물을 포함할 수 있습니다.
귀하의 애플리케이션에 적합한 선택하기
어떤 것이 "더 두꺼운지" 묻는 대신, 어떤 공정이 귀하의 재료 및 형상에 적합한지 물어보십시오.
- 내부 채널 또는 복잡한 특징을 가진 복잡한 부품을 코팅하는 것이 주요 목표라면: CVD만이 진정으로 균일하고 균일한 층을 보장하는 유일한 방법입니다.
- 열에 민감한 재료에 단단하고 내마모성 코팅을 적용하는 것이 주요 목표라면: PVD가 거의 확실히 올바르고 더 안전한 선택입니다.
- 광학 또는 전자 애플리케이션을 위한 매우 얇고 고순도 필름을 만드는 것이 주요 목표라면: 두 공정 모두 작동할 수 있지만, PVD는 종종 서브마이크로미터 범위에서 더 미세한 제어를 제공합니다.
- 극심한 부식 또는 열 보호를 위해 매우 두꺼운 층을 만드는 것이 주요 목표라면: 특수 CVD 공정이 이 목표에 더 적합합니다.
궁극적으로, 두께에 대한 선입견이 아니라 애플리케이션의 재료, 형상 및 필요한 성능 특성이 결정을 안내해야 합니다.

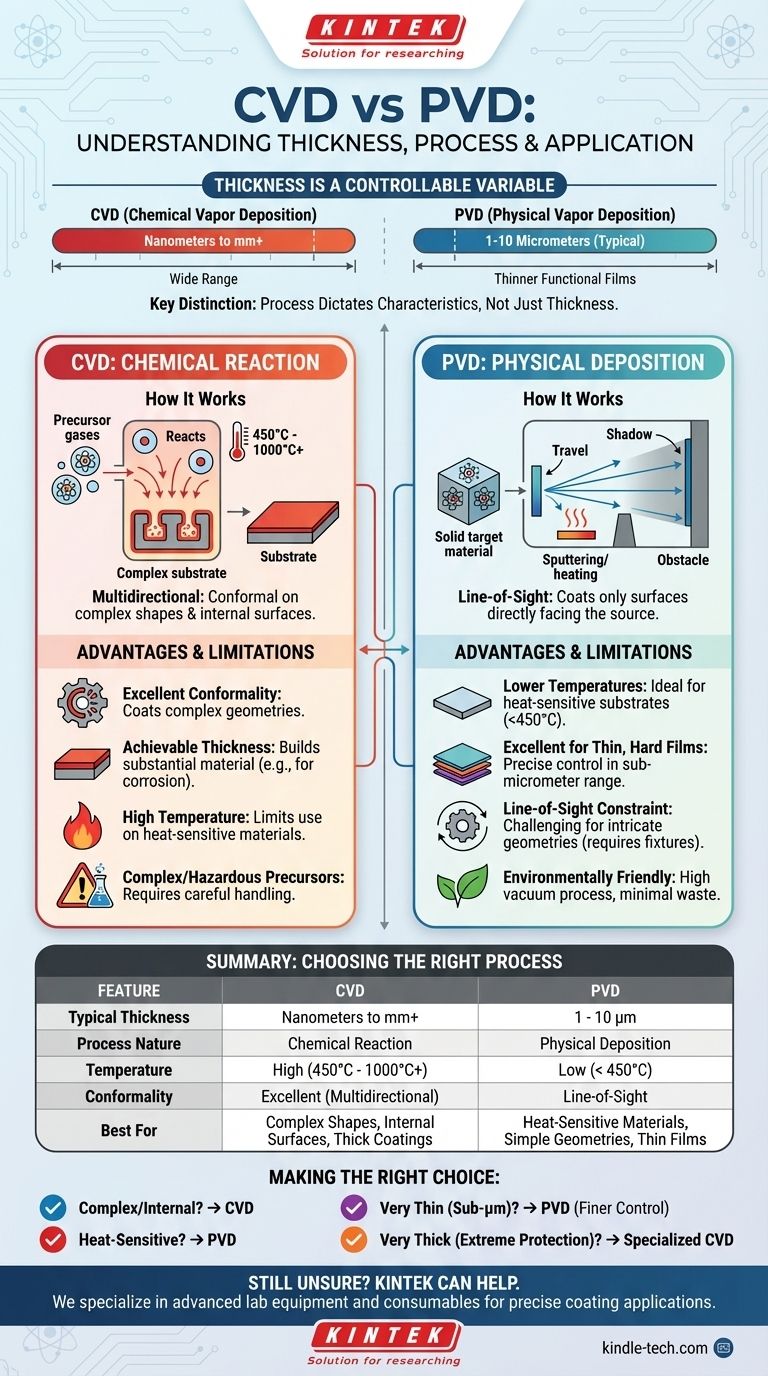

요약 표:
| 특징 | CVD (화학 기상 증착) | PVD (물리 기상 증착) |
|---|---|---|
| 일반적인 두께 범위 | 나노미터에서 수 밀리미터 | 1에서 10 마이크로미터 |
| 공정 특성 | 화학 반응 | 물리적 증착 |
| 온도 | 높음 (450°C - 1000°C 이상) | 낮음 (< 450°C) |
| 균일성 | 우수 (다방향성) | 직선 시야 |
| 가장 적합한 용도 | 복잡한 형상, 내부 표면, 두꺼운 코팅 | 열에 민감한 재료, 단순한 형상, 박막 |
