요컨대, 열 증착 코팅은 매우 얇습니다. 이 물리 기상 증착(PVD) 공정은 정밀도를 위해 설계되었으며, 일반적으로 수 나노미터(nm)에서 수 마이크로미터(µm) 두께의 박막을 생성합니다. 이 기술의 강점은 상당한 두께를 쌓는 것이 아니라 고도로 균일하고 순수한 층을 생산하는 능력에 있습니다.
이해해야 할 핵심 원리는 열 증착이 섬세하고 고순도의 박막을 정밀하게 제어하여 생성하는 데 근본적으로 최적화된 기술이라는 것입니다. 이는 두껍고 부피가 크거나 구조적인 코팅을 생산하는 방법이 아닙니다.
열 증착에서 "박막"을 정의하는 것은 무엇인가요?

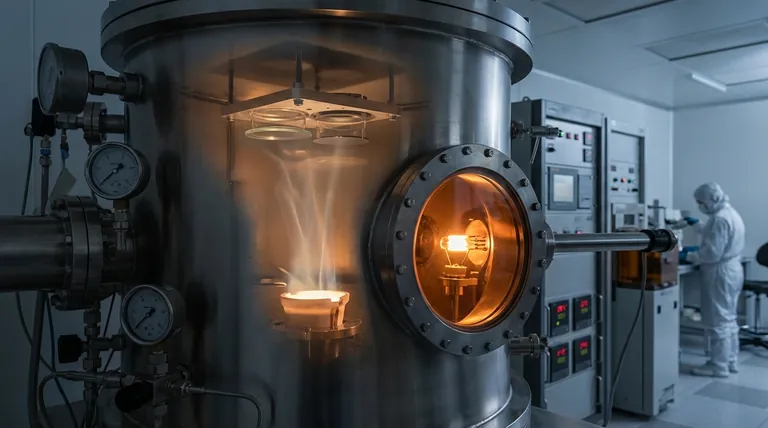

열 증착은 진공 상태에서 소스 물질을 가열하여 기화시키는 방식으로 작동합니다. 이 증기는 이동하여 더 차가운 기판에 응축되어 코팅을 형성합니다. 이 공정의 특성은 결과 박막의 특성을 결정합니다.
일반적인 두께 범위
열 증착의 대부분의 응용 분야는 10 나노미터에서 2 마이크로미터 사이의 코팅을 포함합니다. 이를 비유하자면, 사람 머리카락은 약 70 마이크로미터 두께입니다. 이 공정은 수천 배 더 작은 규모로 작동합니다.
직선 증착의 원리
챔버의 고진공 상태에서 증발된 원자는 소스에서 기판으로 직선으로 이동합니다. 이 직선 이동은 매우 균일한 층을 생성할 수 있게 하지만, 증착 속도가 상대적으로 낮고 부드럽다는 것을 의미하기도 합니다.
정밀도 및 제어
이 방법의 주요 장점은 제어입니다. 소스 온도와 증착 시간을 신중하게 관리함으로써 엔지니어는 광학 렌즈 및 전자 부품과 같은 응용 분야에 필수적인 특정 두께를 가진 고도로 반복 가능한 박막을 얻을 수 있습니다.
코팅 두께를 제어하는 요소
특정 두께를 달성하는 것은 임의적이지 않으며, 정밀하게 조작할 수 있는 몇 가지 주요 공정 매개변수의 직접적인 결과입니다.
증발 속도
소스 물질의 온도는 증발 속도를 직접적으로 제어합니다. 온도가 높을수록 증발 속도가 빨라져 동일한 시간 안에 더 두꺼운 박막이 증착됩니다.
증착 시간
이것은 가장 간단한 제어 요소입니다. 기판이 물질 증기에 노출되는 시간이 길수록 결과 코팅이 더 두꺼워집니다. 매우 얇은 박막의 경우 이 시간은 몇 초에 불과할 수 있습니다.
소스-기판 거리
증착 챔버의 기하학적 구조는 매우 중요합니다. 증기가 소스에서 팽창함에 따라 밀도가 감소합니다. 기판을 소스에 더 가깝게 배치하면 더 빠른 증착 속도와 더 두꺼운 박막이 생성됩니다.
트레이드오프 이해하기
열 증착을 선택하는 것은 특정 기술 요구 사항에 기반한 결정입니다. 얇은 박막을 생산하는 강점은 다른 응용 분야에서는 한계가 됩니다.
열 증착이 박막에서 탁월한 이유
이 공정은 기판에 에너지를 거의 전달하지 않기 때문에 섬세한 응용 분야에 이상적입니다. 이는 스퍼터링과 같은 더 강력한 공정으로 인한 손상에 민감한 재료에 완벽한 "부드러운" 코팅 방법입니다. 이는 우수한 광학적 또는 전기적 특성을 가진 매우 순수한 박막을 생성합니다.
두꺼운 박막에 대한 한계
열 증착으로 두꺼운 코팅(예: 5-10 마이크로미터 이상)을 만들려고 시도하는 것은 비효율적이며 종종 효과적이지 않습니다. 이 공정은 다른 방법에 비해 매우 느리며, 박막 내부에 내부 응력이 축적되어 기판에서 균열이 생기거나 벗겨질 수 있습니다.
다른 방법이 필요한 경우
내마모성 또는 열 차단막을 위한 두꺼운 박막이 필요한 응용 분야에는 다른 기술이 필요합니다. 예를 들어, 관련 PVD 공정인 플라즈마 스프레이는 재료를 분말 형태로 뜨거운 플라즈마 불꽃에 도입하여 매우 두꺼운 박막을 빠르게 생성할 수 있습니다.
귀하의 응용 분야에 적합한 선택
열 증착의 적합성은 귀하의 최종 목표에 전적으로 달려 있습니다. 핵심 질문은 코팅이 얼마나 두꺼울 수 있는지가 아니라 최종 표면이 어떤 특성을 가져야 하는지입니다.
- 주요 초점이 광학 코팅, 센서 또는 마이크로 전자공학인 경우: 열 증착은 정밀도와 나노미터-마이크로미터 범위에서 고순도 박막을 생성하는 능력 때문에 이상적인 선택입니다.
- 주요 초점이 내마모성, 부식 방지 또는 열 차단막인 경우: 플라즈마 스프레이 또는 기타 열 스프레이 기술과 같은 견고하고 두꺼운 박막 공정이 필요합니다.
궁극적으로 열 증착의 힘은 부피를 쌓는 능력이 아니라 기능성 표면을 층별로 정밀하게 구성하는 데 있습니다.
요약표:
| 매개변수 | 일반적인 범위/특성 | 두께에 대한 주요 영향 |
|---|---|---|
| 두께 범위 | 10 나노미터(nm) ~ 2 마이크로미터(µm) | 공정의 주요 적용 범위를 정의합니다. |
| 증발 속도 | 소스 온도에 의해 제어됨 | 속도가 빠를수록 주어진 시간 동안 더 두꺼운 박막이 생성됩니다. |
| 증착 시간 | 몇 초에서 몇 분 | 시간이 길수록 코팅이 더 두꺼워집니다. |
| 소스-기판 거리 | 챔버 기하학적 구조에 따라 다름 | 거리가 짧을수록 증착이 빠르고 박막이 두꺼워집니다. |
