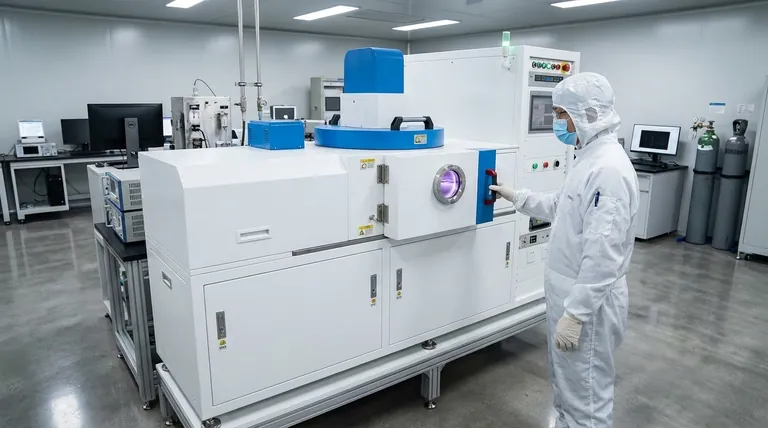

핵심적으로, RF 스퍼터링은 주로 전기 절연체 또는 반도체 재료에 사용되는 박막 증착 기술입니다. 가장 일반적인 응용 분야는 복잡한 컴퓨터 칩부터 광학 코팅에 이르기까지 마이크로 전자 제품 제조에서 찾아볼 수 있으며, 여기서는 비전도성 재료의 균일하고 고품질 층을 증착하는 것이 필수적입니다.
RF 스퍼터링을 사용하는 근본적인 이유는 DC 스퍼터링과 같은 더 간단한 방법의 중요한 한계를 극복하기 위함입니다. 이를 통해 직류에서 발생하는 공정 중단 전하 축적 없이 절연 재료를 증착할 수 있어 광범위한 고급 응용 분야를 가능하게 합니다.
RF 스퍼터링이 해결하는 핵심 문제
RF 스퍼터링의 응용 분야를 이해하려면 먼저 이 기술이 해결하도록 설계된 문제를 이해해야 합니다. 핵심은 증착하려는 재료의 전기적 특성에 있습니다.
DC 스퍼터링의 한계
표준 DC(직류) 스퍼터링에서는 플라즈마에서 나온 양이온이 타겟 재료를 충격하여 기판에 원자를 "스퍼터링"합니다. 이 방법은 금속과 같은 전기 전도성 재료에 매우 효과적입니다.
그러나 타겟 재료가 절연체(유전체)인 경우, 양이온이 표면에 달라붙습니다. 이로 인해 급격한 양전하 축적이 발생하며, 이는 더 이상의 들어오는 양이온을 전기적으로 밀어내어 스퍼터링 공정을 효과적으로 중단시킵니다.
RF 솔루션: 교류 전계
RF(무선 주파수) 스퍼터링은 DC 전원을 고주파 AC 전원으로 대체하여 이 문제를 해결합니다. 이 전계는 양극과 음극 전위 사이를 빠르게 교번합니다.
음극 주기 동안에는 양이온 충격이 의도한 대로 재료를 스퍼터링합니다. 짧은 양극 주기 동안에는 타겟이 플라즈마에서 전자의 샤워를 끌어당겨 표면에 축적된 양전하를 중화시킵니다. 이는 전하 축적을 방지하고 절연 재료의 연속적이고 안정적인 증착을 가능하게 합니다.
주요 기능 및 응용 분야
비전도성 재료를 처리할 수 있는 이러한 능력은 RF 스퍼터링의 주요 응용 분야의 기반이 됩니다.
절연 및 유전체 박막 증착
가장 중요한 응용 분야는 얇은 절연층을 만드는 것입니다. 이는 반도체 산업에서 집적 회로의 복잡한 다층 구조를 구축하는 데 매우 중요합니다.
이러한 유전체 박막은 전도성 부품을 절연하고, 트랜지스터의 게이트 산화막을 형성하며, 칩 위에 직접 커패시터를 만드는 데 사용됩니다.
고품질 광학 코팅 생성
RF 스퍼터링은 이산화규소(SiO₂) 또는 이산화티타늄(TiO₂)과 같은 재료의 정밀한 층을 유리에 증착하는 데 사용됩니다.
이러한 박막은 렌즈용 반사 방지 코팅, 고반사 거울 및 막 균일성과 순도가 가장 중요한 광학 필터를 만드는 데 사용됩니다.
고급 반도체 제조
다른 방법에 비해 RF 스퍼터링은 더 낮은 압력(1-15 mTorr)에서 작동합니다. 이는 스퍼터링된 원자가 기판으로 가는 도중에 가스 분자와 충돌할 가능성을 줄입니다.
그 결과 더 직접적인 경로와 더 나은 "스텝 커버리지"를 얻을 수 있으며, 이는 현대 마이크로칩의 복잡한 3차원 지형을 막이 균일하게 코팅할 수 있음을 의미합니다. 이는 더 높은 품질과 더 안정적인 장치로 이어집니다.
대안에 대한 장점 이해
RF 스퍼터링을 선택하는 것은 특히 DC 스퍼터링 또는 열 증착과 비교할 때 특정 시나리오에서 뚜렷한 장점에 의해 결정되는 기술적 결정입니다.
우수한 막 품질 및 균일성
AC 전계는 특정 재료의 DC 스퍼터링을 괴롭히는 아크 발생 및 전하 축적을 방지합니다. 이는 더 안정적인 공정으로 이어지고, 결함이 적고 전체 기판에 걸쳐 균일성이 더 뛰어난 막을 생성합니다.
더 높은 효율성 및 공정 제어
RF 에너지는 낮은 압력에서도 플라즈마를 유지하는 데 매우 효과적입니다. 이는 스퍼터링에 사용할 수 있는 이온 밀도를 증가시켜 동일한 낮은 압력에서 DC 스퍼터링보다 더 높은 증착 속도를 제공합니다.
이를 통해 엔지니어는 막의 성장과 특성을 정밀하게 제어할 수 있습니다.
재료 다용성 및 안정성
RF 스퍼터링은 절연체에만 국한되지 않습니다. 금속, 합금 및 복합 재료를 포함하여 거의 모든 재료를 증착할 수 있습니다. RF 다이오드 스퍼터링과 같은 현대적 개발은 고르지 않은 타겟 침식("레이스 트랙" 효과)과 같은 문제를 제거하여 공정을 더욱 개선했으며, 이는 더욱 안정적이고 반복 가능하며 비용 효율적인 제조 공정으로 이어집니다.
목표에 맞는 올바른 선택
RF 스퍼터링 사용 결정은 증착해야 하는 재료와 최종 막에 필요한 품질에 따라 달라집니다.
- 주요 초점이 전도성 금속의 비용 효율적인 증착이라면: 표준 DC 스퍼터링이 종종 더 경제적이고 간단한 선택입니다.
- 주요 초점이 절연, 유전체 또는 반도체 재료의 증착이라면: RF 스퍼터링은 선택 사항이 아니라 필수 기술입니다.
- 주요 초점이 복잡한 장치에 대해 최고의 막 품질, 균일성 및 스텝 커버리지를 달성하는 것이라면: RF 스퍼터링은 미션 크리티컬 응용 분야에 우수한 공정 안정성과 제어를 제공합니다.
궁극적으로 RF 스퍼터링을 선택하는 것은 다용성과 품질을 위한 선택이며, 현대 전자 세계를 움직이는 고급 재료의 제조를 가능하게 합니다.
요약표:
| 응용 분야 | 주요 사용 사례 | 증착 재료 |
|---|---|---|
| 반도체 제조 | 유전체 층, 게이트 산화막, 커패시터 | 이산화규소(SiO₂), 기타 절연체 |
| 광학 코팅 | 반사 방지 층, 거울, 필터 | 이산화규소(SiO₂), 이산화티타늄(TiO₂) |
| 고급 전자 제품 | 복잡한 3D 구조에 균일한 막 증착 | 절연체, 반도체, 금속, 합금 |
