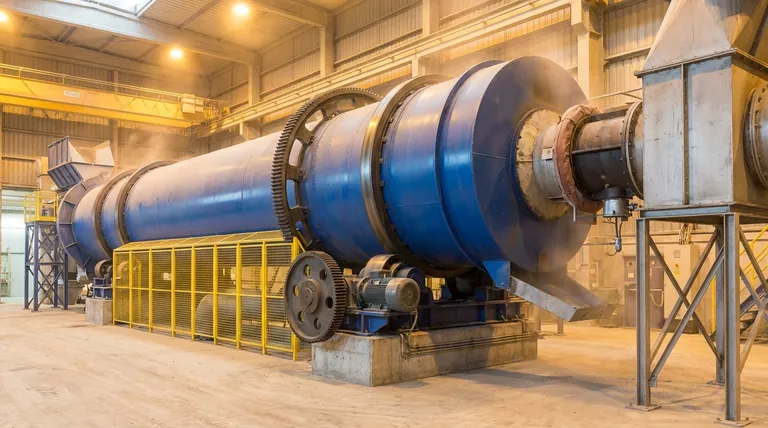

본질적으로 회전 가마는 몇 가지 핵심적인 기계 부품으로 구성됩니다. 여기에는 주 원통형 쉘(shell), 보호용 내화 라이닝(refractory lining), 회전을 가능하게 하는 지지 타이어(support tyres)(또는 라이딩 링) 및 롤러(rollers), 그리고 회전력을 제공하는 구동 기어(drive gear)가 포함됩니다. 이러한 부품들은 함께 작동하여 매우 높은 온도에서 재료를 운반하고 처리합니다.
회전 가마는 단순한 기계 부품의 집합체가 아니라 완전한 열처리 시스템입니다. 이를 이해하려면 회전하는 실린더 너머로 그 기능을 가능하게 하는 재료 취급, 가열 및 공정 제어 통합 시스템을 살펴봐야 합니다.
회전 가마 해부: 시스템적 관점
회전 가마를 진정으로 이해하려면, 함께 작동하는 세 가지 상호 연결된 시스템, 즉 회전하는 핵심 기계 조립체, 제품을 가마 내부로 이동시키는 재료 취급 시스템, 그리고 공정을 제어하는 열 시스템으로 분석하는 것이 가장 좋습니다.
핵심 기계 조립체
이것은 중앙의 회전 구조와 움직임을 가능하게 하는 구성 요소들입니다.
쉘(The Shell)
쉘은 가마의 외부 강철 실린더입니다. 이는 주요 구조를 제공하며 회전 및 열팽창으로 인한 엄청난 기계적 스트레스를 견딜 수 있도록 설계되었습니다.
내화 라이닝(The Refractory Lining)
쉘 내부에는 내열 벽돌이나 주조 가능한 재료로 만든 라이닝이 있습니다. 이 내화 라이닝은 시멘트 생산과 같은 응용 분야에서 1450°C(2640°F)를 초과할 수 있는 극심한 내부 공정 온도으로부터 강철 쉘을 보호합니다.
지지 타이어 및 롤러(승강륜 및 트러니언)
지지 타이어라고 불리는 큰 강철 밴드가 쉘 외부에 부착됩니다. 이 타이어들은 일련의 고하중 롤러(또는 트러니언 휠) 위에서 구르며, 가마 전체 무게를 지탱하고 최소한의 마찰로 회전할 수 있게 합니다.
구동 조립체
구동 조립체(drive assembly)는 모터와 가마 쉘을 둘러싸는 큰 링 기어(기어 휠)로 구성됩니다. 이 시스템은 일반적으로 분당 1~3회전의 느리고 제어된 속도로 거대한 실린더를 돌리는 데 필요한 토크를 제공합니다.
추력 롤러
가마는 약간의 경사로 설치되므로 중력이 지속적으로 가마를 아래로 끌어당깁니다. 추력 롤러(Thrust rollers)는 지지 타이어 측면에 밀착되어 이러한 종방향 움직임을 방지하고 가마를 제자리에 고정하는 역할을 합니다.
재료 취급 시스템
이 시스템은 가마 내부로, 내부를 통과하여, 그리고 가마 밖으로 고체 물질의 흐름을 관리합니다.
투입 장치
원료는 경사진 가마의 상단, 즉 "투입(feed)" 끝에서 주입됩니다. 이는 단순한 슈트에서 더 복잡한 스크류 피더에 이르기까지 다양하며, 일관되고 제어된 재료 투입 속도를 보장합니다.
배출 시스템
처리된 재료는 하단, 즉 "배출(discharge)" 끝에서 나옵니다. 배출 브리칭(discharge breeching) 또는 하우징이 뜨거운 제품을 포집하여 다음 단계(종종 냉각기)로 안내합니다.
씰(Seals)
씰은 투입구와 배출구 모두에 필수적인 구성 요소입니다. 이들은 찬 공기가 가마 내부로 새어 들어가는 것과 뜨거운 가스나 재료가 빠져나가는 것을 방지하여 공정 효율성과 작동 안전성을 모두 보장합니다.
열 및 제어 시스템
이것은 작동의 "두뇌"이자 "심장"으로, 열과 공정 변수를 관리합니다.
가열 메커니즘
열은 일반적으로 배출구 끝에 장착된 대형 버너(burner)에서 생성되며, 가스, 오일 또는 분탄의 화염을 가마 내부로 직접 분사합니다. 일부 특수 가마는 정밀하고 균일한 온도 제어를 위해 쉘 주변에 배열된 전기 발열체(electric heating elements)를 사용합니다.
내부 열교환기
효율성을 높이기 위해 많은 가마에는 금속 체인이나 세라믹 핀과 같은 내부 구성 요소가 있습니다. 이러한 열교환기(heat exchangers)는 재료를 뜨거운 가스 흐름 속으로 들어 올리면서 열 전달 속도를 극적으로 높입니다.
제어 장치
현대식 가마는 정교한 제어 장치(control unit)에 의해 관리됩니다. 이 시스템은 센서를 사용하여 온도, 압력 및 가스 조성을 모니터링한 다음, 작동기 및 지능형 장비를 사용하여 연료 공급 속도, 회전 속도 및 투입 속도를 조정하여 최적의 조건을 유지합니다.
맞춤 설정 및 상충 관계 이해
회전 가마는 결코 일률적인 해결책이 아니며, 그 구성 요소는 특정 재료 및 열 공정에 맞게 고도로 맞춤화됩니다.
재료별 설계
내화 재료의 선택, 내부 열교환기의 설계, 심지어 가마의 치수까지도 공정에 의해 결정됩니다. 예를 들어, 건조용 가마는 석회석의 고온 소성(calcination)에 사용되는 가마와는 훨씬 낮은 온도에서 작동하며 다른 요구 사항을 갖습니다.
직접 가열 대 간접 가열
화염과 연소 가스가 재료와 접촉하는 직접 연소식 가마는 효율이 높지만 오염 물질이 유입될 수 있습니다. 간접 가열식 또는 전기 가마는 순수한 처리 환경을 제공하지만 작동이 더 복잡하고 비용이 많이 드는 경우가 많습니다.
운영 복잡성
복잡한 내부 열교환기나 고급 제어 시스템을 추가하면 열 효율성과 제품 품질을 높일 수 있습니다. 그러나 이는 유지보수 요구 사항과 시스템의 초기 자본 비용도 증가시킵니다.
목표에 맞는 올바른 선택하기
각 구성 요소의 기능을 이해하면 특정 목표에 가장 중요한 것에 집중할 수 있습니다.
- 공정 효율성과 제품 품질이 주요 관심사라면: 제어 장치, 가열 메커니즘 유형 및 내부 열교환기 설계에 가장 주의를 기울여야 합니다.
- 신뢰성과 유지보수가 주요 관심사라면: 핵심 구성 요소는 구동 조립체, 지지 타이어 및 롤러, 그리고 내화 라이닝의 내구성입니다.
- 새로운 시스템을 설계하거나 조달하는 것이 주요 관심사라면: 투입 시스템에서 씰에 이르기까지 모든 구성 요소가 재료의 정확한 열 요구 사항과 일치하도록 지정하는 것이 중요한 작업입니다.
궁극적으로 회전 가마를 마스터하는 것은 모든 구성 요소가 최종 결과에 중요한 역할을 하는 단일하고 역동적인 시스템으로 작동한다는 것을 이해하는 데서 비롯됩니다.
요약표:
| 시스템 | 주요 구성 요소 | 주요 기능 |
|---|---|---|
| 핵심 기계 조립체 | 쉘, 내화 라이닝, 지지 타이어, 롤러, 구동 기어, 추력 롤러 | 구조적 무결성을 제공하고 제어된 회전을 가능하게 함 |
| 재료 취급 시스템 | 투입 장치, 배출 시스템, 씰 | 재료가 가마 내부로, 내부를 통과하여, 그리고 밖으로 흐르는 것을 관리함 |
| 열 및 제어 시스템 | 버너/가열 메커니즘, 내부 열교환기, 제어 장치 | 열을 생성 및 조절하고, 최적의 성능을 위해 공정 변수를 모니터링함 |
