본질적으로 마그네트론 스퍼터링은 두 가지 주요 요소로 분류됩니다. 플라즈마를 생성하는 데 사용되는 전기 에너지의 유형과 이를 가두는 자기장의 설계입니다. 주요 전원 유형은 직류(DC), 무선 주파수(RF) 및 HiPIMS와 같은 고급 펄스 시스템입니다. 이러한 선택은 증착하려는 재료의 전기적 특성에 따라 결정됩니다.
스퍼터링 유형 간의 근본적인 결정은 타겟 재료와 원하는 박막 품질에 달려 있습니다. 전도성 금속의 경우 DC가 표준입니다. 절연체 및 화합물의 경우 RF가 필요합니다. 가장 높은 밀도와 접착력을 위해서는 고급 펄스 기술이 사용됩니다.
핵심 구분: 전원 및 재료 유형
스퍼터링 기술을 구분하는 가장 중요한 요소는 전원 공급 장치입니다. 이 선택은 임의적이지 않으며, 박막으로 증착하려는 타겟 재료의 전기 전도도에 의해 결정됩니다.
DC 스퍼터링: 도체용 주력 기술
직류(DC) 스퍼터링은 가장 간단하고 일반적인 형태입니다. 타겟 재료에 일정한 음극 전압을 인가합니다.
이 일정한 전압은 플라즈마에서 양이온(일반적으로 아르곤)을 끌어당겨 타겟을 때리고 원자를 방출하게 합니다. 이 공정은 효율적이고 빠르지만 중요한 한계가 있습니다.
순수 금속 및 일부 전도성 합금과 같이 전기적으로 전도성이 있는 타겟에만 작동합니다.
RF 스퍼터링: 절연체용 솔루션
무선 주파수(RF) 스퍼터링은 일정한 DC 전압 대신 고주파 교류 전압을 사용합니다.
이러한 극성의 급격한 전환은 전기적으로 절연성인 재료(세라믹 또는 산화물과 같은) 표면에 양전하가 축적되는 것을 방지하여 스퍼터링 공정이 중단되는 것을 막아줍니다.
DC보다 약간 더 복잡하고 종종 느리지만, RF 스퍼터링의 주요 장점은 다재다능함입니다. 전도체든 절연체든 사실상 모든 재료에서 박막을 증착할 수 있습니다.
펄스 DC 및 HiPIMS: 고급 공정 제어
펄스 DC는 표준 DC 스퍼터링의 발전된 형태입니다. 일정한 전압 대신 짧고 고에너지의 펄스로 전력을 공급합니다. 이는 산소나 질소와 같은 가스를 도입하여 화합물 박막(예: 금속 산화물 또는 질화물)을 형성하는 반응성 스퍼터링에서 특히 유용합니다.
HiPIMS(고출력 임펄스 마그네트론 스퍼터링)는 이 개념을 극단으로 끌어올려 매우 짧은 펄스로 매우 높은 전력을 공급합니다. 이는 이온화된 타겟 재료의 큰 비율을 가진 매우 밀도가 높은 플라즈마를 생성합니다.
그 결과 뛰어난 밀도, 우수한 접착력 및 복잡한 형상에 대한 우수한 피복성을 가진 박막이 생성되어 고성능 응용 분야를 위한 최첨단 기술이 됩니다.
두 번째 요소: 자기장 설계
전원 공급 장치 외에도 마그네트론 자기장의 물리적 설계도 스퍼터링 공정과 결과적인 박막 특성을 정의합니다.
균형 잡힌 마그네트론: 최고의 균일성을 위해
균형 잡힌 마그네트론에서는 자기장 선이 플라즈마를 타겟 바로 앞에 단단히 가두도록 구성됩니다.
이는 타겟 근처의 이온화 효율을 극대화하여 매우 균일하고 매끄러운 코팅을 생성하는 안정적인 공정으로 이어집니다. 이는 두께 일관성이 중요한 반도체 및 광학 박막 응용 분야에서 선호되는 구성입니다.
불균형 마그네트론: 접착력과 밀도를 위해
불균형 마그네트론에서는 자기장 선의 일부가 의도적으로 타겟에서 벗어나 기판 쪽으로 향하게 됩니다.
이 설계는 플라즈마 이온의 일부를 기판으로 유도하여 박막이 성장하는 동안 저에너지 이온 충격을 발생시킵니다. 이 충격은 훨씬 더 강력한 접착력을 가진 더 밀도가 높은 박막을 생성하므로 내마모성 장식 코팅에 이상적입니다.
트레이드오프 이해하기
올바른 스퍼터링 기술을 선택하는 것은 성능, 복잡성 및 비용 간의 균형을 맞추는 것을 포함합니다. 각 방법에는 뚜렷한 장점과 단점이 있습니다.
속도 대 재료 다용성
DC 스퍼터링은 가장 높은 증착 속도를 제공하며 가장 간단한 공정이지만 전도성 재료로 엄격하게 제한됩니다.
RF 스퍼터링은 거의 보편적인 재료 기능을 제공하지만 일반적으로 더 느리고 효율적으로 작동하려면 더 복잡한 하드웨어(임피던스 정합 네트워크와 같은)가 필요합니다.
비용 및 복잡성
장비 계층 구조는 명확한 경로를 따릅니다. DC 시스템이 가장 간단하고 비용 효율적입니다. RF 시스템은 중간 정도의 복잡성과 비용이 더 듭니다.
HiPIMS는 성능과 복잡성 모두에서 정점을 나타내며, 특수 전원 공급 장치와 공정 제어가 필요하므로 가장 큰 투자가 됩니다.
박막 품질 및 접착력
표준 DC 스퍼터링은 대부분의 응용 분야에 적합한 고품질 금속 박막을 생성합니다. 그러나 가장 까다로운 요구 사항의 경우 다른 방법이 뛰어납니다.
불균형 마그네트론은 균형 잡힌 시스템보다 박막 접착력과 밀도에서 뚜렷한 이점을 제공합니다. HiPIMS는 다른 기술로는 거의 불가능한 밀도를 달성하여 가능한 최고 수준의 박막 품질을 제공합니다.
응용 분야에 맞는 올바른 선택하기
마그네트론 스퍼터링 기술의 선택은 재료 요구 사항과 성능 목표에 의해 직접적으로 주도되어야 합니다.
- 단순한 금속 박막을 효율적으로 증착하는 데 중점을 둔 경우: 균형 잡힌 마그네트론을 사용한 DC 스퍼터링이 가장 직접적이고 비용 효율적인 솔루션입니다.
- 세라믹 또는 산화물과 같은 절연체 재료 증착에 중점을 둔 경우: RF 스퍼터링이 해당 작업에 필수적이고 필요한 기술입니다.
- 최대 접착력을 가진 고밀도, 내마모성 코팅에 중점을 둔 경우: 불균형 마그네트론 스퍼터링(종종 반응성 공정에서 펄스 DC 사용)이 이상적인 선택입니다.
- 중요한 응용 분야에서 가능한 최고 수준의 박막 밀도 및 품질 달성에 중점을 둔 경우: HiPIMS는 타의 추종을 불허하는 결과를 제공하는 최첨단 방법입니다.
특정 재료 및 성능 목표에 스퍼터링 기술을 일치시킴으로써 박막 특성에 대한 정밀한 제어를 얻을 수 있습니다.
요약표:
| 스퍼터링 유형 | 최적 용도 | 주요 장점 | 주요 한계 |
|---|---|---|---|
| DC 스퍼터링 | 전도성 금속 (예: Au, Ag, Al) | 높은 증착 속도, 간단하고 비용 효율적 | 절연성 재료 스퍼터링 불가 |
| RF 스퍼터링 | 절연체 및 화합물 (예: Al2O3, SiO2) | 보편적인 재료 기능 | 느린 증착, 더 복잡한 설정 |
| HiPIMS / 펄스 DC | 고밀도, 접착력 있는 코팅 | 우수한 박막 밀도 및 스텝 커버리지 | 최고 비용 및 공정 복잡성 |
| 균형 잡힌 마그네트론 | 균일하고 매끄러운 코팅 (예: 광학 박막) | 우수한 두께 균일성 | 접착력을 위한 낮은 이온 충격 |
| 불균형 마그네트론 | 밀도가 높고 내마모성 코팅 | 향상된 박막 접착력 및 밀도 | 균형 잡힌 설계보다 덜 균일함 |
박막 증착 공정 최적화 준비가 되셨습니까?
원하는 박막 특성을 달성하는 데 적합한 스퍼터링 기술을 선택하는 것은 높은 균일성, 우수한 접착력 또는 비전도성 재료를 코팅하는 능력이 필요한지에 관계없이 중요합니다. KINTEK은 성공에 필요한 정확한 실험실 장비와 전문적인 지원을 제공하는 데 특화되어 있습니다.
당사는 다음을 지원합니다:
- 특정 재료 및 응용 목표에 이상적인 시스템(DC, RF, HiPIMS) 선택.
- 신뢰할 수 있는 고성능 스퍼터링 장비 및 소모품으로 더 높은 품질의 결과 달성.
- 실험실 연구 및 개발 요구 사항에 맞춘 솔루션으로 작업 흐름 간소화.
프로젝트에 대해 논의해 봅시다. 당사의 전문가는 연구 개발을 향상시킬 완벽한 스퍼터링 솔루션을 식별하는 데 도움을 드릴 준비가 되어 있습니다.

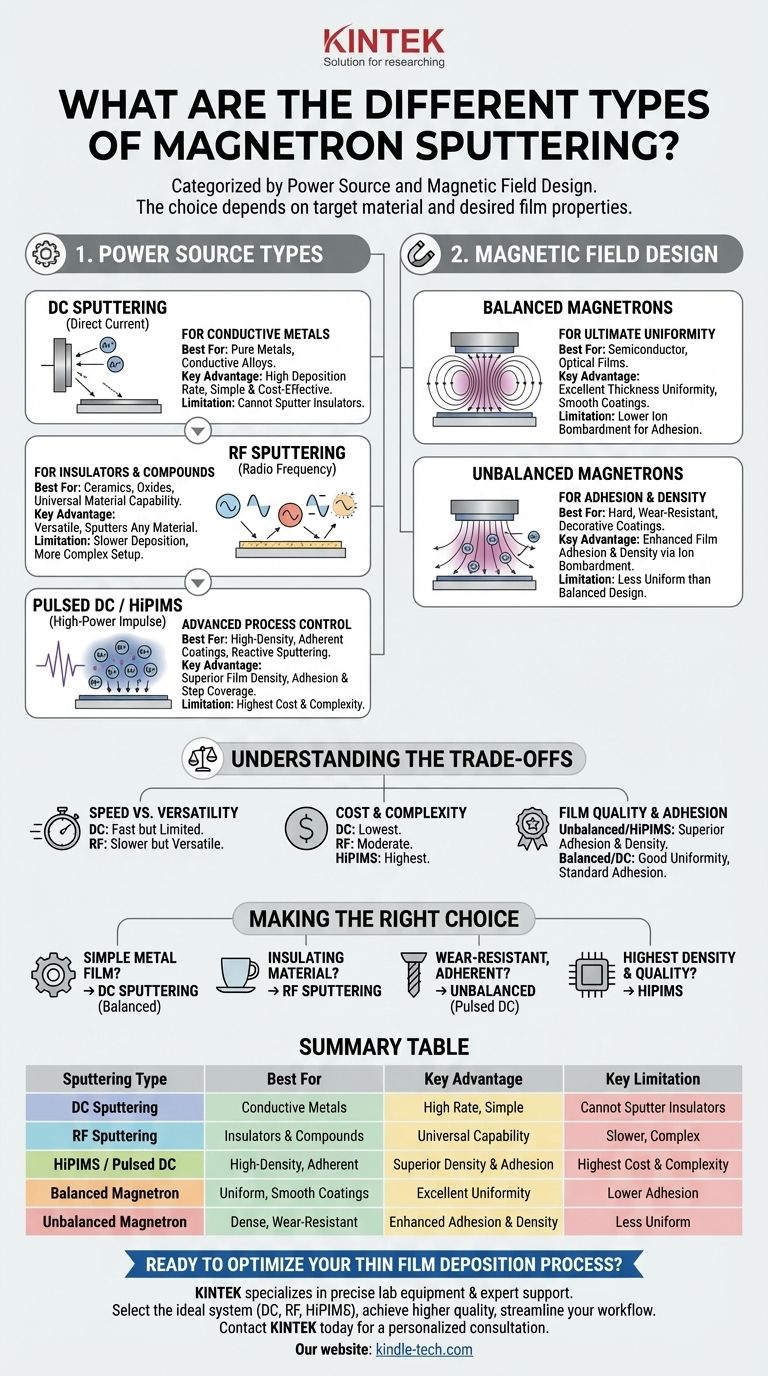

시각적 가이드
