박막 증착 방법의 주요 유형에는 어떤 것이 있나요?PVD, CVD 등 살펴보기

박막 증착은 전자, 광학, 코팅 등 다양한 산업에서 특정 특성을 얻기 위해 기판에 얇은 물질 층을 증착하는 중요한 공정입니다. 박막 증착 방법은 크게 다음과 같이 분류됩니다. 물리적 기상 증착(PVD) 화학 기상 증착(CVD) 로 분류되며, 각 범주에는 여러 가지 기술이 포함됩니다. PVD는 진공 상태에서 고체 물질을 기화하는 것과 같은 물리적 공정을 포함하며, CVD는 증기상에서의 화학 반응에 의존하여 박막을 증착합니다. 또한 다음과 같은 분류도 있습니다. 액체 코팅 증착 에피택셜 공정 를 별개의 카테고리로 분류하기도 합니다. 아래에서는 박막 증착 방법의 주요 유형과 그 메커니즘 및 응용 분야를 살펴봅니다.


핵심 포인트 설명:

박막 증착 방법의 주요 유형에는 어떤 것이 있나요?PVD, CVD 등 살펴보기
  1. 물리적 기상 증착(PVD)

    • 정의: PVD는 진공 환경에서 고체 물질을 물리적으로 기화시킨 다음 기판 위에 증착하는 방법입니다.
    • 주요 기술:
      • 스퍼터링: 고체 대상 물질에서 에너지가 높은 이온의 충격으로 원자가 방출되는 고에너지 공정. 방출된 원자는 기판 위에 증착됩니다.
      • 증착: 고체 물질이 기화점까지 가열되고 그 결과 생성된 증기가 기판에 응축됩니다.
      • 승화: 증발과 유사하지만 액체상을 거치지 않고 고체가 기체상으로 직접 전환되는 것을 포함합니다.
    • 응용 분야: PVD는 반도체, 광학 코팅, 내마모성 코팅 제조에 널리 사용됩니다.

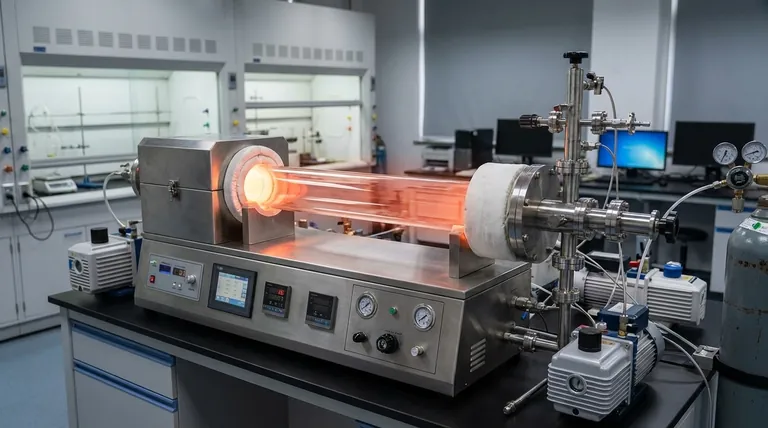

  2. 화학 기상 증착(CVD)

    • 정의: CVD는 기판 위에 박막을 생성하기 위해 증기 상에서 화학 반응을 포함합니다.
    • 주요 기술:
      • 열 CVD: 열을 사용하여 증기상에서 화학 반응을 일으킵니다.
      • 플라즈마 강화 CVD(PECVD): 플라즈마를 사용하여 반응 온도를 낮추므로 온도에 민감한 기판에 적합합니다.
      • 원자층 증착(ALD): 순차적인 화학 반응을 통해 한 번에 한 원자층씩 박막을 증착하는 정밀한 기술입니다.
    • 응용 분야: CVD는 반도체 제조, 태양 전지 및 보호 코팅에서 고순도의 균일한 필름을 만드는 데 필수적입니다.
  3. 액체 코팅 증착

    • 정의: 이 방법은 스핀 코팅, 딥 코팅 또는 스프레이 코팅과 같은 기술을 통해 액체 전구체에서 박막을 증착하는 것입니다.
    • 주요 기술:
      • 스핀 코팅: 액체 전구체를 기판에 도포한 다음 고속으로 회전시켜 액체를 균일한 얇은 층으로 확산시킵니다.
      • 딥 코팅: 기판을 액체 전구체에 담근 다음 제어된 속도로 빼내어 박막을 형성합니다.
      • 스프레이 코팅: 액체 전구체를 미세한 물방울로 분무하여 기판에 분사합니다.
    • 응용 분야: 액체 코팅 증착은 일반적으로 포토레지스트 응용 분야, 반사 방지 코팅 및 유기 전자 장치에 사용됩니다.
  4. 에피택셜 공정

    • 정의: 에피택시는 결정성 기판 위에 결정성 박막을 성장시켜 필름의 결정 구조가 기판과 정렬되도록 하는 공정입니다.
    • 주요 기술:
      • 분자 빔 에피택시(MBE): 초고진공 상태에서 원자 또는 분자를 기판 위에 증착하는 고도로 제어된 공정.
      • 화학 빔 에피택시(CBE): 화학적 전구체를 사용하여 박막을 성장시키는 CVD와 MBE의 측면을 결합한 공정입니다.
    • 응용 분야: 에피택시 공정은 첨단 전자 및 광전자에 사용되는 고품질 반도체 소재를 생산하는 데 매우 중요합니다.
  5. PVD와 CVD의 비교

    • PVD의 장점:
      • 높은 증착률.
      • 금속, 합금, 세라믹을 포함한 다양한 재료에 적합합니다.
      • 일반적으로 유해 화학 물질을 사용하지 않으므로 환경 친화적입니다.
    • CVD의 장점:
      • 고순도의 균일한 필름을 생성합니다.
      • 질화물, 탄화물, 산화물과 같은 복잡한 물질을 증착할 수 있습니다.
      • 복잡한 형상의 컨포멀 코팅에 적합합니다.
  6. 신흥 및 하이브리드 기술

    • 하이브리드 방법: PVD와 CVD 기술을 결합하여 향상된 필름 품질과 다용도성 등 두 기술의 장점을 활용합니다.
    • 신흥 기술: 다음과 같은 혁신 펄스 레이저 증착(PLD) 이온 빔 보조 증착(IBAD) 와 같은 혁신이 특수 응용 분야에서 주목받고 있습니다.

장비 및 소모품 구매자는 이러한 범주와 기술을 이해함으로써 필름 품질, 재료 호환성, 공정 확장성 등 애플리케이션의 특정 요구 사항에 따라 정보에 입각한 결정을 내릴 수 있습니다.

요약 표:

방법 주요 기술 응용 분야
물리적 기상 증착(PVD) 스퍼터링, 증착, 승화 반도체, 광학 코팅, 내마모성 코팅
화학 기상 증착(CVD) 열 CVD, 플라즈마 강화 CVD(PECVD), 원자층 증착(ALD) 반도체 제조, 태양 전지, 보호 코팅
액체 코팅 증착 스핀 코팅, 딥 코팅, 스프레이 코팅 포토레지스트, 반사 방지 코팅, 유기 전자 제품
에피택시 공정 분자 빔 에피택시(MBE), 화학 빔 에피택시(CBE) 첨단 전자, 광전자

응용 분야에 적합한 박막 증착 방법을 선택하는 데 도움이 필요하신가요? 지금 바로 전문가에게 문의하세요 !
