열 증착의 단점은 무엇인가요? 순도, 밀도 및 재료의 주요 한계

기본적이고 널리 사용되는 기술이지만, 열 증착에는 상당한 단점이 있습니다. 주요 단점은 높은 수준의 필름 불순물, 저밀도 필름 생성, 제한된 호환 재료 범위로, 고순도, 고밀도 코팅 또는 내화 금속 증착이 필요한 응용 분야에는 적합하지 않습니다.

열 증착의 핵심 장단점은 필름 순도 및 구조적 품질에 대한 제어력이 떨어지는 대신 단순성과 높은 증착 속도입니다. 이는 일부 응용 분야에는 이상적이지만 재료 무결성이 가장 중요한 다른 응용 분야에는 시작조차 할 수 없게 만듭니다.

핵심 한계 분석

열 증착이 프로젝트에 적합한지 이해하려면 먼저 단점 뒤에 숨겨진 "이유"를 이해해야 합니다. 이러한 문제는 공정의 결함이 아니라 기본 메커니즘의 내재된 결과입니다.

순도 및 오염 문제

가장 중요한 단점은 오염 가능성입니다. 저항성 열 증착에서는 소스 재료가 가열된 필라멘트 또는 "보트"와 직접 접촉하며, 이는 종종 텅스텐 또는 몰리브덴으로 만들어집니다.

고온에서 보트 재료 자체가 약간 증발하여 불순물을 박막에 직접 혼입할 수 있습니다. 이로 인해 열 증착은 물리 기상 증착(PVD) 기술 중에서 가장 순도가 낮은 방법 중 하나가 됩니다.

필름 밀도 및 구조적 무결성

원자는 상대적으로 낮은 열에너지로 소스 재료를 떠납니다. 기판에 도달하면 고밀도의 정렬된 결정 구조로 배열될 이동성이 제한됩니다.

이로 인해 스퍼터링과 같은 고에너지 공정으로 생성된 필름에 비해 다공성이며 밀도가 낮은 필름이 생성되는 경우가 많습니다. 이온 보조와 같은 기술로 개선될 수 있지만, 기본 품질은 본질적으로 낮습니다. 필름은 또한 중간 정도의 내부 응력을 나타낼 수 있습니다.

재료 및 온도 제약

이 공정은 증착에 충분히 높은 증기압이 될 때까지 재료를 가열하는 것에 의존합니다. 이는 본질적으로 낮은 녹는점과 끓는점을 가진 재료로 사용을 제한합니다.

증발시키기 위해 극도로 높은 온도가 필요한 텅스텐, 탄탈륨 또는 몰리브덴과 같은 내화 금속은 표준 열 증착을 사용하여 효과적으로 증착하기 매우 어렵거나 불가능합니다. 유전체 화합물도 화학량론적으로 증발시키기 어려울 수 있습니다.

열 증착의 두 가지 측면

두 가지 주요 유형의 열 증착을 구별하는 것이 중요합니다. 그들의 기능과 단점이 다르기 때문입니다.

저항성(필라멘트) 증착: 가장 단순한 형태

이것은 소스 재료를 담고 있는 저항성 필라멘트를 통해 전류가 흐르는 고전적이고 가장 간단한 방법입니다.

주요 단점은 소스와 뜨거운 필라멘트 사이의 직접적인 접촉이며, 이는 오염의 주요 원인입니다. 또한 두 가지 방법 중 가장 온도에 제한적입니다.

전자빔(E-Beam) 증착: 한 단계 발전

이 방법에서는 고에너지 전자빔이 자석으로 유도되어 도가니에서 소스 재료를 직접 가열합니다. 이를 통해 훨씬 더 높은 온도가 가능하며 더 넓은 범위의 재료를 증착할 수 있습니다.

재료의 상단 표면만 가열되기 때문에 도가니의 오염은 크게 줄어들지만 완전히 제거되지는 않습니다. 그러나 E-빔 시스템은 단순한 저항성 소스보다 더 복잡하고 비쌉니다.

장단점 이해

증착 방법을 선택하는 것은 항상 상충되는 요인들의 균형을 맞추는 것입니다. 열 증착의 단점은 장단점으로 볼 때 명확해집니다.

단순성 대 공정 제어

열 증착은 기계적으로 단순하고 구현 비용이 상대적으로 저렴합니다. 이것이 가장 큰 강점입니다. 그러나 이러한 단순성은 마그네트론 스퍼터링과 같은 더 복잡한 시스템이 제공하는 미세한 공정 제어의 대가로 옵니다.

증착 속도 대 필름 품질

이 기술은 매우 높은 증착 속도를 낼 수 있으며, 이는 장식 부품의 금속화 또는 OLED 생산과 같은 산업 규모 생산에 큰 이점입니다.

그러나 이 속도는 밀도가 낮은 필름을 생성하는 저에너지 증착과 직접적으로 관련되어 있습니다. 속도가 최종 필름 성능보다 더 중요한 응용 분야의 경우, 이는 허용 가능한 장단점입니다.

이러한 단점을 완화할 수 있습니까?

예, 어느 정도는 가능합니다. 이온 보조 증착(IAD)을 사용하면 성장하는 필름에 고에너지 이온을 충돌시켜 필름을 압축하고 밀도와 안정성을 향상시킬 수 있습니다. 또한, 소스 재료의 신중한 처리(예: 사전 용융 또는 고순도 시작 슬러그 사용)는 일부 오염을 줄이는 데 도움이 될 수 있습니다.

목표에 맞는 올바른 선택

응용 분야의 특정 요구 사항에 따라 열 증착의 단점이 허용 가능한지 여부가 결정됩니다.

• 비용에 민감한 응용 분야 또는 단순한 금속 코팅이 주요 초점인 경우: 저항성 열 증착은 장식 코팅 또는 기본 전기 접점에 종종 충분하고 매우 경제적입니다.
• 민감한 유기 재료 증착이 주요 초점인 경우: 저에너지 열 증착은 OLED 제조에 선도적인 선택입니다. 고에너지 공정은 섬세한 분자를 손상시킬 수 있기 때문입니다.
• 최대 필름 순도, 밀도 및 접착력이 주요 초점인 경우: 스퍼터링과 같은 대체 PVD 방법을 평가해야 합니다. 열 증착의 내재된 한계가 상당한 장벽이 될 가능성이 높기 때문입니다.

이러한 근본적인 장단점을 이해하면 특정 재료 및 성능 목표에 맞는 올바른 증착 기술을 선택할 수 있습니다.

요약 표:

단점	주요 영향	주요 원인
순도 및 오염	필름 내 높은 불순물 수준	가열된 필라멘트/보트와의 직접 접촉
낮은 필름 밀도	다공성, 내구성이 떨어지는 코팅	저에너지 원자 증착
재료 제한	내화 금속 증착 불가	증발 공정의 온도 제약
공정 제어	제한된 미세 조정 기능	증발 메커니즘의 단순성

실험실에서 필름 순도 또는 코팅 밀도 문제로 어려움을 겪고 계십니까? 열 증착이 재료 성능 요구 사항을 충족하지 못할 수 있습니다. KINTEK은 첨단 박막 증착을 위한 실험실 장비 및 소모품을 전문으로 합니다. 당사의 전문가들은 스퍼터링 또는 기타 PVD 방법이 연구에 필요한 고순도, 고밀도 코팅을 제공할 수 있는지 평가하는 데 도움을 드릴 수 있습니다. 지금 문의하십시오 귀하의 특정 응용 분야에 대해 논의하고 실험실의 박막 요구 사항에 맞는 올바른 솔루션을 찾으십시오.

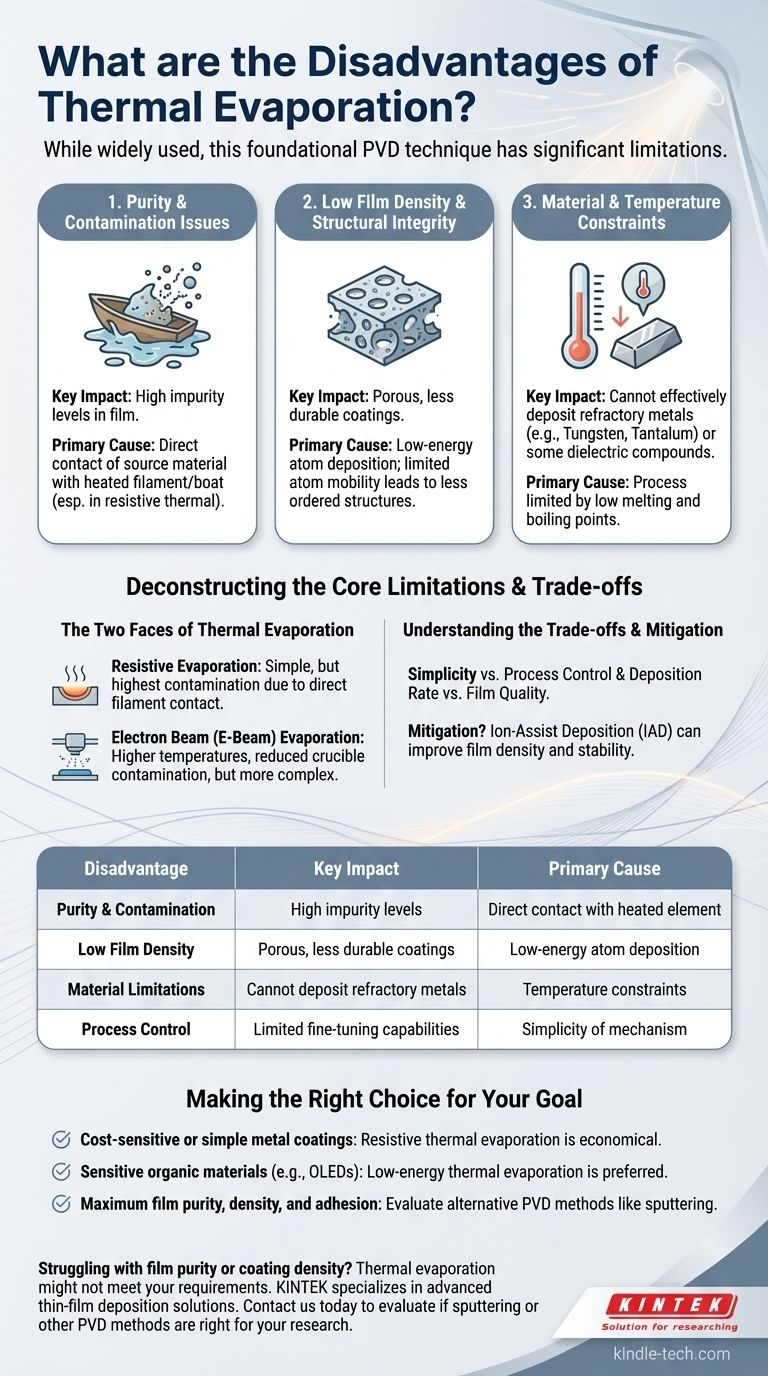

시각적 가이드
