본질적으로, 스퍼터링 공정은 네 가지 주요 매개변수, 즉 타겟 재료, 스퍼터링 가스, 챔버 압력(또는 진공도) 및 인가되는 전기 에너지에 의해 제어됩니다. 이러한 변수들은 소스 재료에서 원자를 방출하여 기판 위에 매우 균일하고 접착력 있는 박막으로 증착되도록 협력하여 조절됩니다.
스퍼터링을 마스터하는 것은 정밀한 환경 제어의 연습입니다. 각 매개변수의 선택은 독립적으로 이루어지지 않으며, 함께 최종 박막의 조성, 구조 및 품질을 결정하는 상호 의존적인 레버 시스템을 형성합니다.
핵심 구성 요소: 타겟과 기판
관련된 물리적 재료는 모든 스퍼터링 공정의 출발점입니다. 타겟은 박막의 소스이며, 기판은 그 목적지입니다.
타겟 재료
타겟 재료는 박막을 형성할 원자의 소스입니다. 이것이 증착하려는 재료입니다.
타겟 재료의 일반적인 예로는 금, 백금, 은과 같은 순수 금속이 있습니다. 타겟의 선택은 증착되는 기본 원소를 직접적으로 결정합니다.
기판
기판은 스퍼터링된 원자가 응축되어 박막을 형성하는 대상물입니다. 타겟은 소모되는 반면, 기판은 코팅됩니다.
스퍼터링된 원자와 기판 표면 사이의 상호 작용은 스퍼터링의 주요 이점 중 하나인 결과 박막의 강한 접착력으로 이어집니다.
스퍼터링 환경: 가스와 압력
스퍼터링 챔버 내부의 대기는 비어 있지 않습니다. 이는 공정에 매우 중요한 신중하게 제어되는 저압 가스 환경입니다.
스퍼터링 가스 조성
챔버에 주입되는 가스는 이온화되어 타겟을 폭격하는 플라즈마를 생성합니다. 사용되는 가스의 유형은 중요한 매개변수입니다.
표준 물리적 스퍼터링에는 불활성 가스, 가장 일반적으로 아르곤(Ar)이 사용됩니다. 아르곤 이온은 타겟 원자를 분리하기에 충분히 무겁지만 화학적으로 비활성이므로 증착된 박막이 타겟의 순수한 조성을 유지하도록 보장합니다.
산소(O₂) 또는 질소(N₂)와 같은 반응성 가스는 화합물 박막을 생성하기 위해 의도적으로 도입됩니다. 반응성 스퍼터링이라고 하는 이 공정은 스퍼터링된 금속 원자가 기판으로 이동하는 동안 가스와 반응하여 산화물, 질화물 또는 옥시질화물을 형성하게 합니다.
가스 순도 및 유량
가스의 순도는 매우 중요합니다. 스퍼터링 가스는 챔버에 들어가기 전에 예외적으로 깨끗하고 건조해야 합니다.
수분 또는 기타 가스와 같은 불순물은 박막에 통합되어 화학 조성을 변경하고 성능을 저하시킬 수 있습니다.
챔버 압력 및 진공
스퍼터링 가스를 도입하기 전에 챔버를 고진공 상태로 배기해야 합니다. 이는 주변 공기와 오염 물질을 제거합니다.
이 저압 환경은 스퍼터링된 원자가 충돌을 최소화하면서 타겟에서 기판으로 이동할 수 있도록 하는 데 중요하며, 이는 우수한 박막 두께 균일성을 달성하는 핵심 요소입니다.
구동력: 에너지 및 플라즈마 생성
전기 에너지는 전체 공정을 구동하여 플라즈마를 생성하고 증착 속도를 제어합니다.
고전압의 역할
타겟(음극 역할)과 양극 사이에 고전압이 인가됩니다. 이 강력한 전기장은 전자를 가속화하고 플라즈마 생성을 시작합니다.
전압은 스퍼터링 가스 원자를 이온화하는 데 필요한 조건을 생성하여, 음전하를 띤 타겟을 때리는 양전하를 띤 투사체로 만듭니다.
자기장의 기능
마그네트론 스퍼터링에서 마그네트 배열이 타겟 뒤에 배치됩니다. 이 자석들은 타겟 표면 근처에 전자를 가두는 자기장을 생성합니다.
이 가둠 효과는 전자가 가스 원자와 충돌하고 이온화할 확률을 극적으로 증가시켜 플라즈마 생성을 훨씬 더 효율적으로 만듭니다.
시간과 에너지로 증착 제어
증착 속도는 타겟에 인가되는 에너지의 양과 공정 시간에 의해 직접적으로 제어됩니다.
에너지를 높이면 더 많은 이온이 더 큰 에너지로 타겟을 때려 더 많은 원자를 방출하고 증착 속도를 증가시킵니다. 이러한 시간 및 에너지 제어 가능성은 높은 재현성과 박막 두께에 대한 정밀한 제어를 가능하게 하는 요소입니다.
주요 공정 트레이드오프 이해
올바른 매개변수를 선택하는 것은 원하는 결과를 얻기 위해 상충되는 요소들의 균형을 맞추는 것을 포함합니다.
불활성 스퍼터링 대 반응성 스퍼터링
가장 근본적인 선택은 순수 재료를 증착할지 화합물을 증착할지 여부입니다. 아르곤과 같은 불활성 가스를 사용하는 것이 더 간단하며 박막 조성이 타겟과 일치하도록 보장합니다.
반응성 스퍼터링을 선택하면 세라믹 산화물 및 질화물과 같은 유용한 화합물을 생성할 수 있지만 복잡성이 추가됩니다. 최종 박막에서 올바른 화학양론을 달성하기 위해 가스 혼합물을 신중하게 제어해야 합니다.
오염의 과제
고진공 및 순수 가스의 필요성은 지속적인 운영 과제입니다. 이러한 조건을 달성하고 유지하려면 강력한 장비와 신중한 절차가 필요합니다.
챔버의 작은 누출이나 오염된 가스 라인과 같은 모든 결함은 증착된 박막의 품질과 순도에 직접적인 영향을 미쳐 잠재적으로 쓸모없게 만들 수 있습니다.
공정 속도 대 박막 균일성
더 높은 에너지는 증착 속도를 증가시키지만 박막 특성에도 영향을 미칠 수 있습니다. 지나치게 높은 에너지 수준은 과도한 열을 발생시키거나 스퍼터링 입자의 에너지를 변경할 수 있습니다.
상업적으로 실행 가능한 증착 속도와 원하는 밀도, 응력 및 스텝 커버리지를 갖는 박막을 생성하는 에너지 조건 사이에서 균형을 찾아야 합니다.
증착 목표에 매개변수 맞추기
특정 목표는 이러한 매개변수를 우선순위 지정하고 구성하는 방법을 결정합니다.
- 순수 금속 박막 증착에 중점을 두는 경우: 산화 또는 오염을 방지하기 위해 고순도 불활성 가스(예: 아르곤)를 우선시하고 가능한 가장 높은 진공을 유지하십시오.
- 화합물 박막(예: 질화물) 생성에 중점을 두는 경우: 불활성 가스와 함께 정밀하게 제어되는 반응성 가스(예: 질소)의 유량을 도입하여 반응성 스퍼터링을 활용하십시오.
- 정밀한 박막 두께에 중점을 두는 경우: 인가되는 에너지와 증착 시간을 보정하고 세심하게 제어하십시오. 이 변수들이 증착되는 재료의 양에 가장 직접적인 영향을 미치기 때문입니다.
- 높은 증착 효율에 중점을 두는 경우: 마그네트론 스퍼터링을 사용하십시오. 자기장을 사용하면 스퍼터링 가스의 이온화가 크게 향상되어 더 강력한 플라즈마와 더 빠른 공정으로 이어집니다.
궁극적으로 이러한 매개변수 간의 상호 작용을 마스터하면 정확하고 반복 가능한 특성을 가진 박막을 엔지니어링할 수 있는 능력을 갖추게 됩니다.
요약표:
| 매개변수 | 주요 역할 | 일반적인 예/값 |
|---|---|---|
| 타겟 재료 | 증착되는 박막의 소스 | 금, 백금, 은 |
| 스퍼터링 가스 | 타겟을 폭격하기 위해 이온화됨 | 아르곤(불활성), 산소/질소(반응성) |
| 챔버 압력 | 입자 이동 및 균일성 제어 | 고진공 (예: 10^-3 ~ 10^-6 Torr) |
| 전기 에너지 | 플라즈마 및 증착 속도 구동 | DC, RF 또는 펄스 전력 (W/cm²) |
스퍼터링 공정 최적화 준비가 되셨나요?
타겟 재료, 가스 조성, 압력 및 에너지에 대한 정밀한 제어를 달성하는 것이 고품질의 균일한 박막을 위한 핵심입니다. KINTEK은 실험실에서 안정적이고 반복 가능한 증착 결과를 얻는 데 필요한 고순도 실험 장비 및 소모품(스퍼터링 타겟, 가스 처리 시스템 및 진공 구성 요소 포함)을 제공하는 데 특화되어 있습니다.
귀하의 특정 박막 응용 분야를 지원하고 스퍼터링 매개변수 마스터를 도와드릴 수 있는 방법에 대해 논의하려면 지금 전문가에게 문의하십시오.

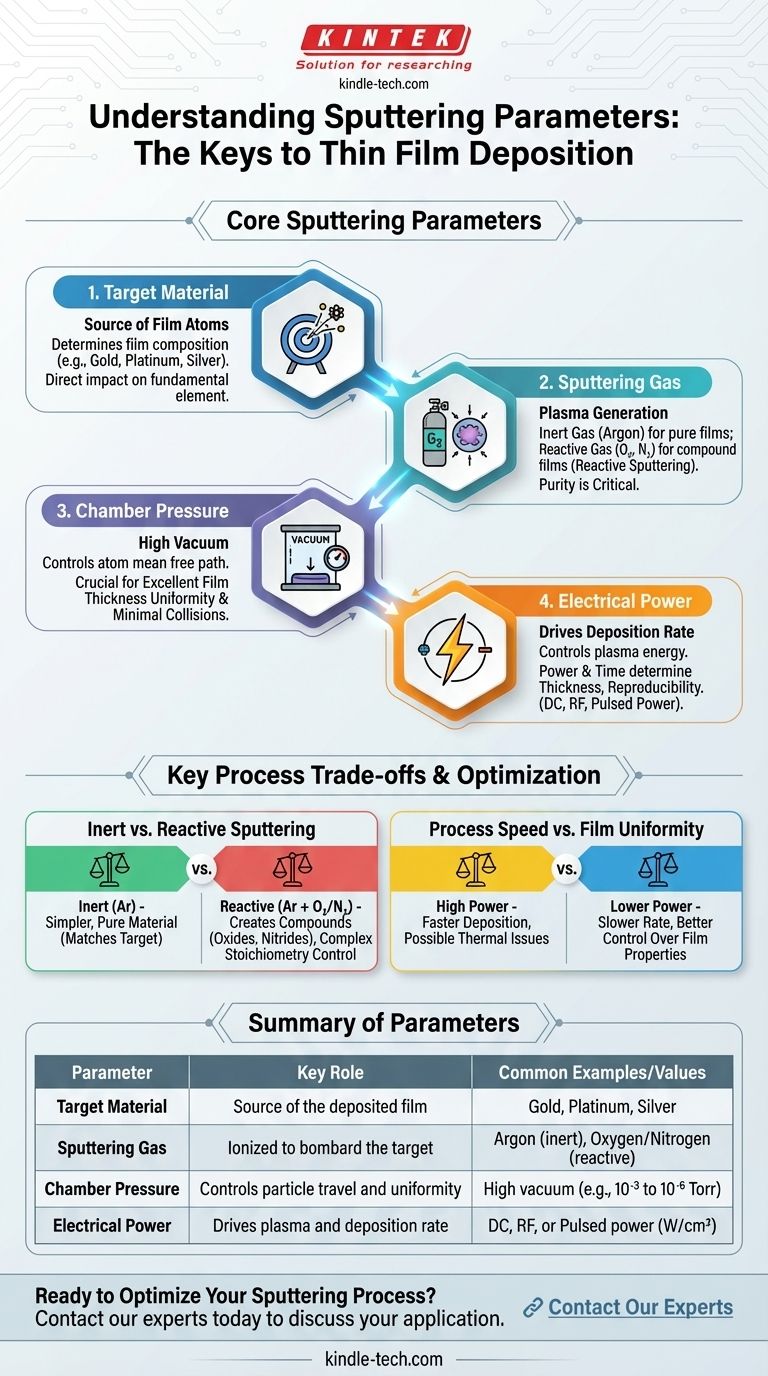

시각적 가이드
