탄소 코팅이란?과학 연구를 위한 이미징 및 전도성 향상

탄소 코팅은 일반적으로 진공 시스템에서 열 증발을 사용하여 시편에 얇은 탄소 층을 증착하는 공정입니다.이 기술은 비전도성 시료의 전기 전도도를 높이고, 이미징 아티팩트를 방지하며, 표면 안정성을 개선하는 능력으로 인해 전자 현미경 및 X-선 미세 분석에 널리 사용됩니다.탄소 코팅은 에너지 분산형 X-선 분광법(EDS)과 이미징을 위한 생물학적 물질 준비에 특히 유용합니다.이 과정에는 탄소 공급원을 증발 온도까지 가열한 다음 시편에 미세한 탄소 층을 증착하는 과정이 포함됩니다.이 방법은 비용 효율적이고 환경 친화적이며 과학 연구의 고해상도 이미징 및 분석에 필수적인 방법입니다.

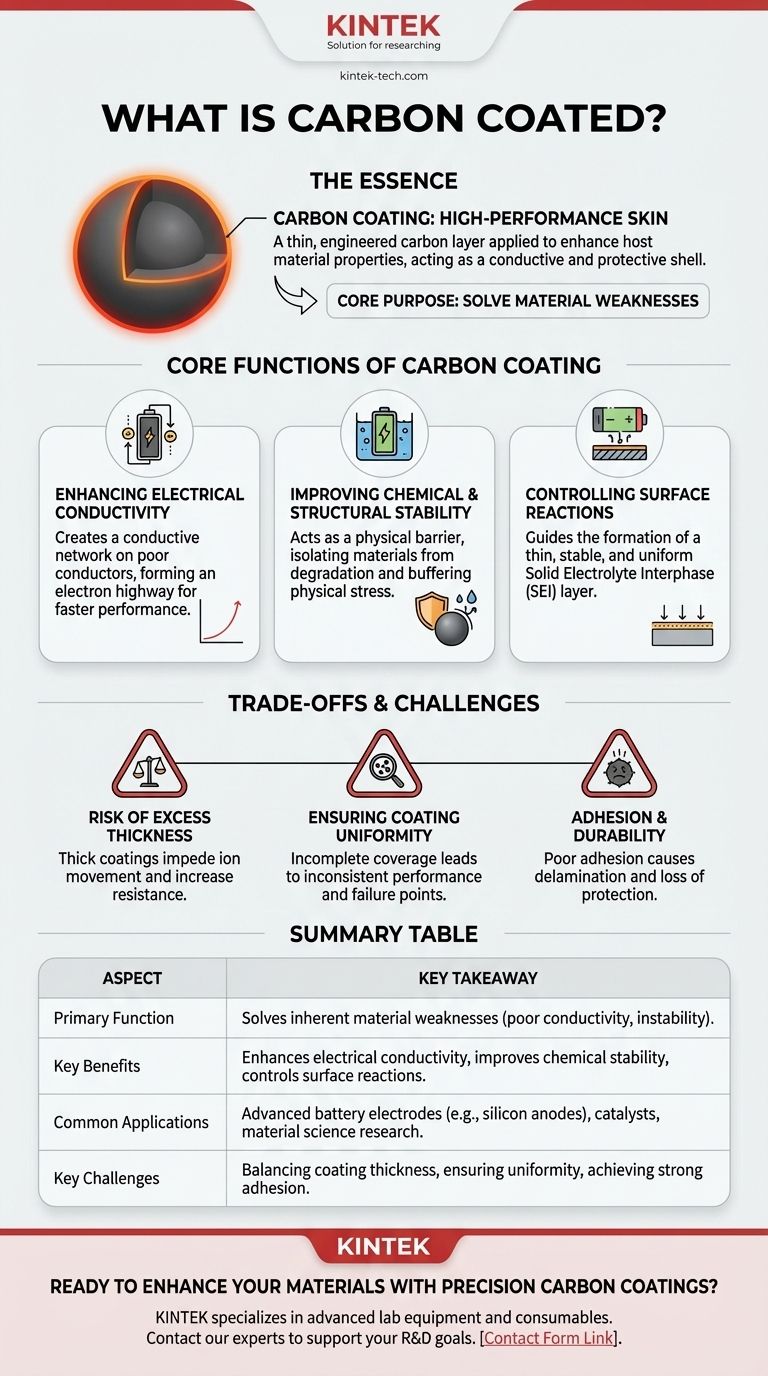

핵심 포인트 설명:

탄소 코팅이란?과학 연구를 위한 이미징 및 전도성 향상
  1. 탄소 코팅의 정의 및 목적:

    • 탄소 코팅은 시편에 얇은 비정질 탄소 층을 증착하는 작업입니다.
    • 주요 목적은 비전도성 시료의 전기 전도도를 향상시키는 것으로, 이는 전자 현미경과 X-선 미세 분석에 매우 중요합니다.
    • 이는 재료 표면을 악화시키고 이미징 아티팩트를 유발할 수 있는 충전 메커니즘을 방지하는 데 도움이 됩니다.
  2. 카본 코팅의 메커니즘:

    • 표면 화학적 안정성:탄소 코팅은 표면 화학을 변경하여 더 안정적이고 반응성이 낮습니다.
    • 구조적 안정성:코팅은 시료의 구조적 무결성을 향상시키며, 이는 섬세한 생물학적 물질에 특히 중요합니다.
    • 리튬 이온 확산 개선:배터리 기술과 같은 응용 분야에서 탄소 코팅은 리튬 이온의 확산을 개선하여 성능을 향상시킬 수 있습니다.
  3. 탄소 코팅 방법:

    • 열 증발:가장 일반적인 방법으로, 실이나 막대와 같은 탄소 공급원을 진공 시스템에서 증발 온도까지 가열합니다.이렇게 하면 시편에 미세한 탄소 흐름이 증착됩니다.
    • 건식 코팅 방법:여기에는 화학 기상 증착(CVD), 원자층 증착(ALD), 물리 기상 증착(PVD) 등의 기술이 포함됩니다.이러한 방법은 비용 효율적이고 환경 친화적이며, 더 큰 입자를 나노 입자로 코팅하여 코어-쉘 구조를 만드는 데 자주 사용됩니다.
  4. 전자 현미경의 응용 분야:

    • 엑스레이 미세 분석:탄소 코팅은 비전도성 시료의 정확한 분석에 도움이 되는 에너지 분산형 X-선 분광법(EDS)에 필수적입니다.
    • 시편 지지 필름:투과전자현미경(TEM) 그리드에 사용되는 탄소 코팅은 이미징을 위한 안정적이고 전도성 있는 표면을 제공합니다.
    • 생물학적 재료:카본 코팅은 전하를 방지하고 이미지 선명도를 개선하기 때문에 생물학적 표본을 이미징하는 데 특히 유용합니다.
  5. 카본 코팅의 장점:

    • 전도성:충전을 방지하고 더 나은 이미징을 가능하게 하는 전도성 층을 제공합니다.
    • 투명도:탄소는 전자에 투명하여 이미징 간섭을 최소화합니다.
    • 안정성:시료의 화학적 및 구조적 안정성을 모두 향상시킵니다.
    • 비용 효율성:건식 코팅 방식은 경제적이고 환경 친화적입니다.
  6. 공정 세부 정보:

    • 진공 시스템:이 공정은 일반적으로 깨끗하고 통제된 환경을 보장하기 위해 진공 상태에서 수행됩니다.
    • 탄소 공급원:탄소 실 또는 막대가 사용되며 증발 지점까지 가열됩니다.
    • 증착:증발된 탄소가 미세한 흐름을 형성하여 시편에 균일하게 침착되어 얇고 균일한 코팅을 생성합니다.
  7. 과학 연구에서의 중요성:

    • 고해상도 이미징:전자 현미경에서 선명한 고해상도 이미지를 얻는 데 필수적입니다.
    • 재료 분석:특히 EDS에서 정확한 재료 분석을 용이하게 합니다.
    • 배터리 기술:이온 확산을 향상시켜 리튬 이온 배터리의 성능을 향상시키는 역할을 합니다.

요약하자면, 탄소 코팅은 과학 연구, 특히 전자 현미경 및 재료 분석 분야에서 다목적이며 필수적인 기술입니다.전도성, 안정성 및 이미징 품질을 향상시키는 능력 덕분에 다양한 응용 분야에 없어서는 안 될 필수 요소입니다.

요약 표:

측면 세부 정보
목적 전도성 향상, 충전 방지, 비전도성 시료 안정화.
방법 열 증발, CVD, ALD, PVD.
응용 분야 전자 현미경, X-선 미세 분석, 배터리 기술.
장점 전도성, 투명성, 안정성, 비용 효율성.
공정 진공 시스템, 탄소 소스 가열, 균일한 증착.
