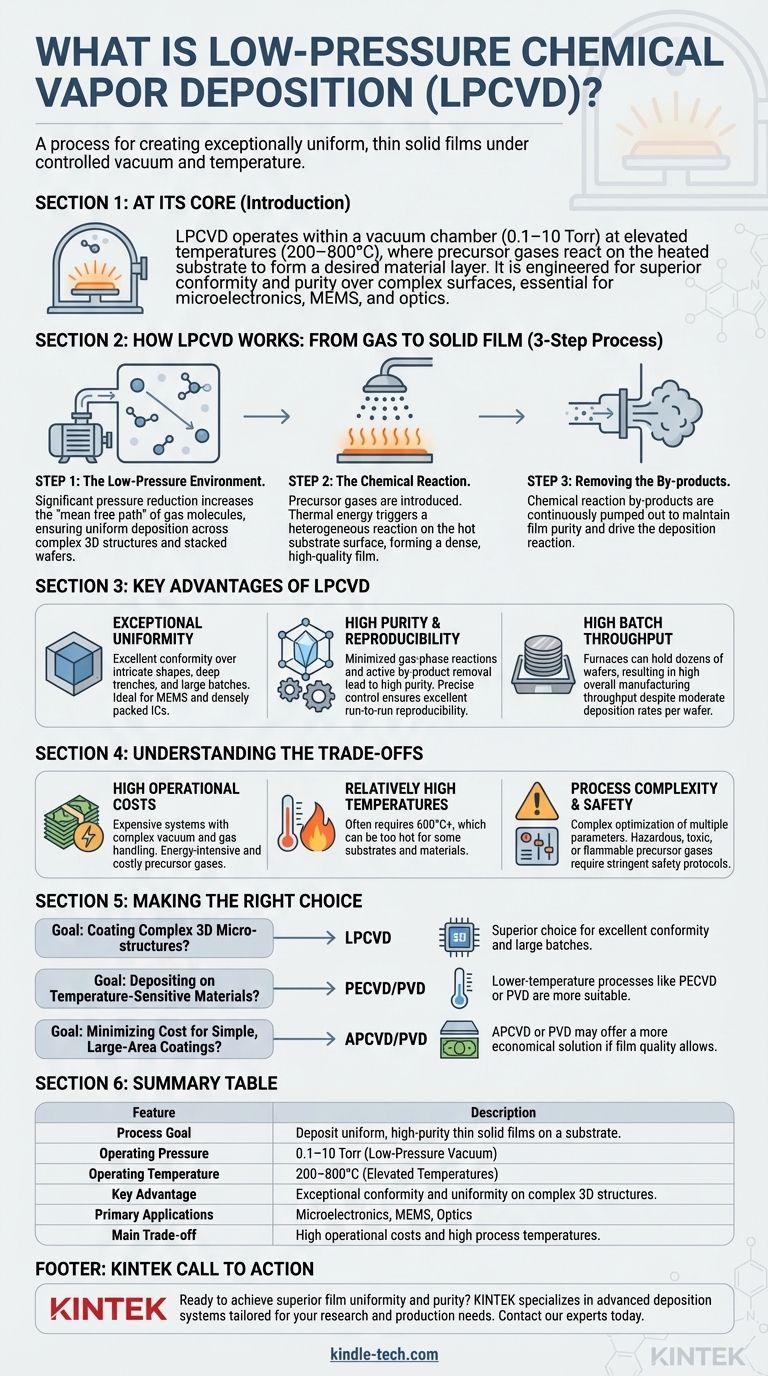

핵심적으로, 저압 화학 기상 증착(LPCVD)은 기판 위에 매우 균일한 얇은 고체 막을 생성하는 데 사용되는 공정입니다. 이 공정은 저압(일반적으로 0.1–10 Torr) 및 고온(200–800°C)의 진공 챔버 내에서 작동하며, 화학 전구체 가스가 가열된 기판 표면에서 반응하여 원하는 재료 층을 형성합니다.
LPCVD는 단순히 막을 증착하는 것이 아니라, 복잡한 표면에 걸쳐 우수한 균일성과 순도를 달성하기 위해 고안된 전문 기술입니다. 저압 환경은 현대 마이크로일렉트로닉스, MEMS 및 광학에 필수적인 고품질 코팅을 가능하게 하는 결정적인 요소입니다.
LPCVD 작동 방식: 가스에서 고체 막으로
LPCVD를 이해하려면 기본 단계로 나누어 살펴보는 것이 가장 좋습니다. 이 공정은 진공 내에서 발생하는 정밀하게 제어된 화학 반응입니다.
저압 환경
LPCVD의 특징은 진공입니다. 챔버 내 압력을 크게 줄임으로써 가스 분자는 서로 충돌하기 전에 훨씬 더 멀리 이동할 수 있습니다.
이러한 "평균 자유 경로"의 증가는 전구체 가스가 복잡한 3D 지형 및 수직으로 쌓인 웨이퍼를 포함하여 기판의 모든 표면에 균일하게 증착되도록 보장합니다.
화학 반응
원하는 막 재료의 원자를 포함하는 전구체 가스는 종종 균일한 분포를 위해 "샤워 헤드"를 통해 챔버로 유입됩니다.
기판 자체는 가열됩니다. 이 열 에너지는 불균일 화학 반응을 유발하며, 이는 반응이 가스상에서가 아니라 기판의 뜨거운 표면에서 특별히 발생한다는 것을 의미합니다. 이 표면 특이적 반응은 조밀하고 고품질의 막을 형성하는 데 중요합니다.
부산물 제거
고체 막을 형성하는 화학 반응은 또한 기체 부산물을 생성합니다. 이러한 폐기 가스는 진공 펌프 시스템에 의해 챔버에서 지속적으로 제거됩니다.
이러한 지속적인 제거는 막의 순도를 유지하고 증착 반응을 진행시키는 데 중요합니다.
LPCVD 방법의 주요 장점
엔지니어는 특정 막 특성이 필수적일 때 LPCVD를 선택합니다. 그 장점은 제어된 저압 환경과 직접적으로 관련되어 있습니다.
탁월한 막 균일성
LPCVD는 뛰어난 균일성 또는 "피복력"을 제공합니다. 복잡한 형상, 깊은 트렌치 내부, 그리고 대량의 웨이퍼 전체에 걸쳐 균일한 두께의 막을 생성할 수 있습니다.
이러한 능력은 마이크로 전기 기계 시스템(MEMS) 및 고밀도 집적 회로와 같은 장치 제조에 필수적입니다.
높은 순도 및 재현성
가스상 반응이 최소화되고 부산물이 활발하게 제거되기 때문에 LPCVD 막은 매우 높은 순도를 나타냅니다.
공정 매개변수(온도, 압력, 가스 흐름)는 정밀하게 제어되어 탁월한 공정 간 재현성을 제공하며, 이는 대량 생산에 필수적인 요구 사항입니다.
높은 배치 처리량
LPCVD로는 종종 수십 또는 수백 개의 웨이퍼를 한 번에 수용할 수 있도록 설계되며, 일반적으로 "보트"에 수직으로 쌓입니다.
웨이퍼당 증착 속도는 보통일 수 있지만, 대량 배치를 동시에 처리할 수 있는 능력은 제조를 위한 전체 처리량을 높입니다.
절충점 및 한계 이해
완벽한 기술은 없습니다. LPCVD의 강점은 고려해야 할 명확하고 중요한 절충점에 의해 균형을 이룹니다.
높은 운영 비용
LPCVD 시스템은 비쌉니다. 정교한 진공 펌프, 고온로, 복잡한 가스 처리 시스템이 필요합니다.
또한, 이 공정은 에너지 집약적이며, 고순도 전구체 가스는 매우 비쌀 수 있어 전체 소유 비용이 높아집니다.
상대적으로 높은 온도
이 공정은 종종 600°C 이상의 온도를 요구합니다. 이는 이미 다른 공정 단계를 거친 기판이나 그러한 열을 견딜 수 없는 폴리머와 같은 재료에는 너무 뜨거울 수 있습니다.
공정 복잡성 및 안전
반복 가능하고 고품질의 막을 얻으려면 여러 상호 작용하는 매개변수에 대한 정밀한 제어가 필요합니다. 이 공정은 개발하고 최적화하기 복잡할 수 있습니다.
또한, LPCVD에 사용되는 많은 전구체 가스(실란 또는 포스핀 등)는 위험하거나 독성이 있거나 가연성이므로 엄격한 안전 프로토콜과 시설 인프라가 필요합니다.
목표에 맞는 올바른 선택
증착 방법을 선택하려면 기술의 강점을 프로젝트의 주요 목표와 일치시켜야 합니다. LPCVD는 강력한 도구이지만, 올바른 응용 분야에만 해당됩니다.
- 주요 초점이 탁월한 균일성으로 복잡한 3D 미세 구조를 코팅하는 경우: LPCVD는 뛰어난 균일성과 대량 배치를 처리할 수 있는 능력 때문에 우수한 선택입니다.
- 주요 초점이 온도에 민감한 재료에 막을 증착하는 경우: 플라즈마 강화 CVD(PECVD) 또는 물리 기상 증착(PVD)과 같은 저온 공정이 더 적합한 옵션이 될 것입니다.
- 주요 초점이 간단하고 넓은 영역 코팅의 비용을 최소화하는 경우: 대기압 CVD(APCVD) 또는 PVD와 같은 기술이 막 품질이 요구 사항을 충족하는 한 더 경제적인 솔루션을 제공할 수 있습니다.
이러한 핵심 절충점을 이해하면 특정 엔지니어링 및 경제적 목표에 완벽하게 부합하는 증착 기술을 선택할 수 있습니다.
요약표:
| 특징 | 설명 |
|---|---|
| 공정 목표 | 기판 위에 균일하고 고순도의 얇은 고체 막을 증착합니다. |
| 작동 압력 | 0.1–10 Torr (저압 진공) |
| 작동 온도 | 200–800°C (고온) |
| 주요 장점 | 복잡한 3D 구조에 대한 탁월한 균일성과 피복력. |
| 주요 응용 분야 | 마이크로일렉트로닉스, MEMS, 광학 |
| 주요 절충점 | 높은 운영 비용 및 높은 공정 온도. |
