본질적으로 MOCVD 장비는 고도로 전문화된 시스템입니다. 원자 수준의 정밀도로 복잡한 다층 결정막을 성장시키는 데 사용됩니다. 금속-유기 기상 에피택시(MOVPE)라고도 알려진 이 공정은 발광 다이오드(LED), 레이저, 태양 전지 및 고주파 전자 장치와 같은 고성능 장치를 제조하기 위한 기본 기술입니다. 이는 특정 가스를 반응기 챔버에 도입하여 기판 웨이퍼 위에 완벽한 단결정 재료 층을 증착함으로써 작동합니다.
MOCVD는 단순히 코팅 기계가 아니라 결정 성장 반응기입니다. 원자층 증착을 정밀하게 제어하는 고유한 능력 덕분에 다른 방법으로는 만들 수 없는 고효율 광학 및 전자 장치를 제작할 수 있습니다.

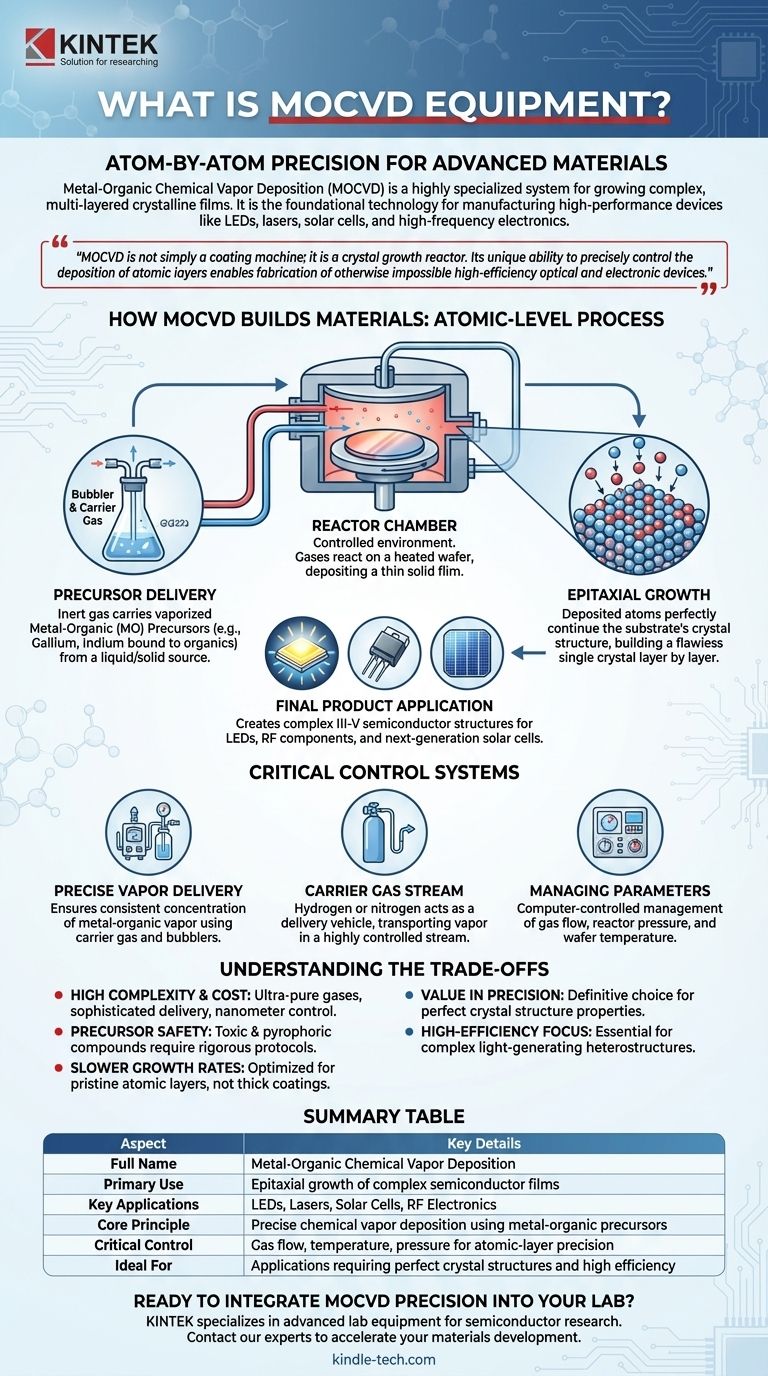

MOCVD가 원자 단위로 재료를 만드는 방법
MOCVD 공정은 기본적으로 완벽한 결정 구조를 생성하는 제어된 화학 반응에 관한 것입니다. 이러한 정밀성이 이 기술을 매우 강력하게 만듭니다.
핵심 원리: 화학 기상 증착
MOCVD는 특정 유형의 화학 기상 증착입니다. 기본 아이디어는 신중하게 선택된 전구체 가스를 웨이퍼가 들어 있는 가열된 챔버에 주입하는 것입니다. 열로 인해 가스가 반응하고 분해되어 원하는 재료의 얇고 고체 필름이 웨이퍼 표면에 증착됩니다.
금속-유기 전구체 사용
MOCVD의 "MO"는 금속-유기를 의미합니다. 전구체 가스는 금속 원자(예: 갈륨, 인듐 또는 알루미늄)가 유기 화합물에 결합된 복합 분자입니다. 이 분자들은 휘발성이 있도록 설계되어 쉽게 증기로 변하여 반응기로 운반될 수 있습니다.
반응기 챔버 환경
반응기는 고도로 제어된 환경입니다. 웨이퍼의 온도와 챔버 내부의 압력은 화학 반응이 진행되는 방식을 결정하기 위해 세심하게 관리됩니다. 이러한 제어는 증착된 원자가 올바르게 배열되도록 보장합니다.
에피택시 성장 달성
MOCVD의 궁극적인 목표는 에피택시 성장입니다. 이는 증착되는 새로운 원자들이 아래 웨이퍼의 결정 격자 구조를 완벽하게 이어가는 방식으로 배열된다는 것을 의미합니다. 그 결과는 단순한 코팅이 아니라 층별로 만들어진 단일하고 완벽한 결정입니다.
핵심 제어 시스템
MOCVD로 성장된 재료의 품질은 공정의 모든 변수를 절대적으로 제어하는 장비의 능력에 전적으로 달려 있습니다. 이것이 이 기술을 매우 정교하게 만드는 이유입니다.
정밀한 증기 공급
많은 금속-유기 전구체는 상온에서 액체 또는 고체입니다. 버블러와 같은 시스템을 사용하여 일정한 농도의 증기로 만듭니다. 불활성 운반 가스가 액체 전구체를 통해 기포를 발생시켜 예측 가능한 양의 증기를 흡수합니다.
운반 가스 흐름
운반 가스(수소 또는 질소 등)는 전달 매개체 역할을 합니다. 버블러를 통해 흐르고 금속-유기 증기를 운반하며 고도로 제어된 흐름으로 반응기 챔버로 운반합니다.
유량, 온도 및 압력 관리
최종 필름의 특성은 가스의 정확한 비율, 성장 시간 및 성장 속도에 의해 결정됩니다. 이를 위해서는 가스 유량, 반응기 압력 및 웨이퍼 온도를 정밀하게 컴퓨터로 제어하여 공정이 반복 가능하고 효율적임을 보장해야 합니다.
장단점 이해
놀라울 정도로 강력하지만 MOCVD는 인식해야 할 본질적인 복잡성을 가진 전문 공정입니다. 그 가치는 속도나 저렴한 비용이 아니라 정밀도에 있습니다.
높은 복잡성과 비용
초고순도 가스, 정교한 전구체 공급 시스템, 나노미터 수준의 온도 및 압력 제어의 필요성으로 인해 MOCVD 장비는 구매 및 운영 비용이 매우 복잡하고 비쌉니다.
전구체 취급 및 안전
이 공정에 사용되는 금속-유기 화합물은 매우 독성이 강하고 발화성(공기 중에서 자연 발화)일 수 있습니다. 이로 인해 엄격한 안전 프로토콜, 특수 취급 장비 및 광범위한 시설 인프라가 필요합니다.
느린 성장 속도
MOCVD는 깨끗한 원자층을 구축하도록 설계되었기 때문에 벌크 증착 방법에 비해 상대적으로 느린 공정입니다. 두껍고 단순한 코팅을 적용하는 것이 아니라 얇고 복잡하며 고부가가치 필름을 만드는 데 최적화되어 있습니다.
목표에 맞는 올바른 선택
MOCVD는 보편적인 솔루션이 아닙니다. 완벽한 결정 구조의 전자적 또는 광학적 특성이 필수적일 때 결정적인 선택입니다.
- 고효율 LED 및 레이저가 주요 초점이라면: MOCVD는 빛을 효과적으로 생성하는 복잡한 III-V 반도체 구조(헤테로 구조라고 함)를 만드는 데 필수적입니다.
- 고주파 RF 부품이 주요 초점이라면: 이 기술은 첨단 통신 장치의 트랜지스터에 필요한 특수 화합물 반도체 성장을 가능하게 합니다.
- 차세대 태양 전지 또는 광검출기가 주요 초점이라면: MOCVD는 빛 흡수 및 변환 효율을 극대화하는 다중 접합 장치를 구축하는 데 필요한 원자 수준 제어를 제공합니다.
궁극적으로 MOCVD 장비는 단순한 화학 증기를 현대 광학 및 전자 기술의 고성능 결정 핵심으로 변환합니다.
요약표:
| 측면 | 주요 세부 사항 |
|---|---|
| 전체 이름 | 금속-유기 화학 기상 증착 (Metal-Organic Chemical Vapor Deposition) |
| 주요 용도 | 복합 반도체 박막의 에피택시 성장 |
| 주요 응용 분야 | LED, 레이저, 태양 전지, RF 전자 장치 |
| 핵심 원리 | 금속-유기 전구체를 사용한 정밀 화학 기상 증착 |
| 핵심 제어 | 원자층 정밀도를 위한 가스 유량, 온도, 압력 |
| 이상적인 용도 | 완벽한 결정 구조와 고효율이 요구되는 응용 분야 |
