태양 전지에서 PECVD란 무엇인가요? 고효율 태양광 제조의 핵심

태양 전지 제조에서 플라즈마 강화 화학 기상 증착(PECVD)은 실리콘 웨이퍼 위에 초박막 기능성 필름을 증착하는 데 사용되는 핵심 공정입니다. 구체적으로, 이는 질화규소(SiNx) 및 산화알루미늄(AlOx) 층을 적용하는 표준 방법입니다. 이 필름들은 단순한 보호 코팅이 아니라, 반사 방지층 및 패시베이션제 역할을 하는 활성 구성 요소이며, 이는 셀이 햇빛을 전기로 변환하는 능력을 최대화하는 데 필수적입니다.

태양 전지에서 PECVD의 핵심 기능은 단순히 층을 추가하는 것이 아니라 근본적으로 성능을 향상시키는 것입니다. 이는 두 가지 중요한 문제를 해결합니다. 빛이 셀에서 반사되는 것을 방지하고, 실리콘 표면에서 전기 에너지가 손실되는 것을 막아 최종 효율을 직접적으로 높입니다.

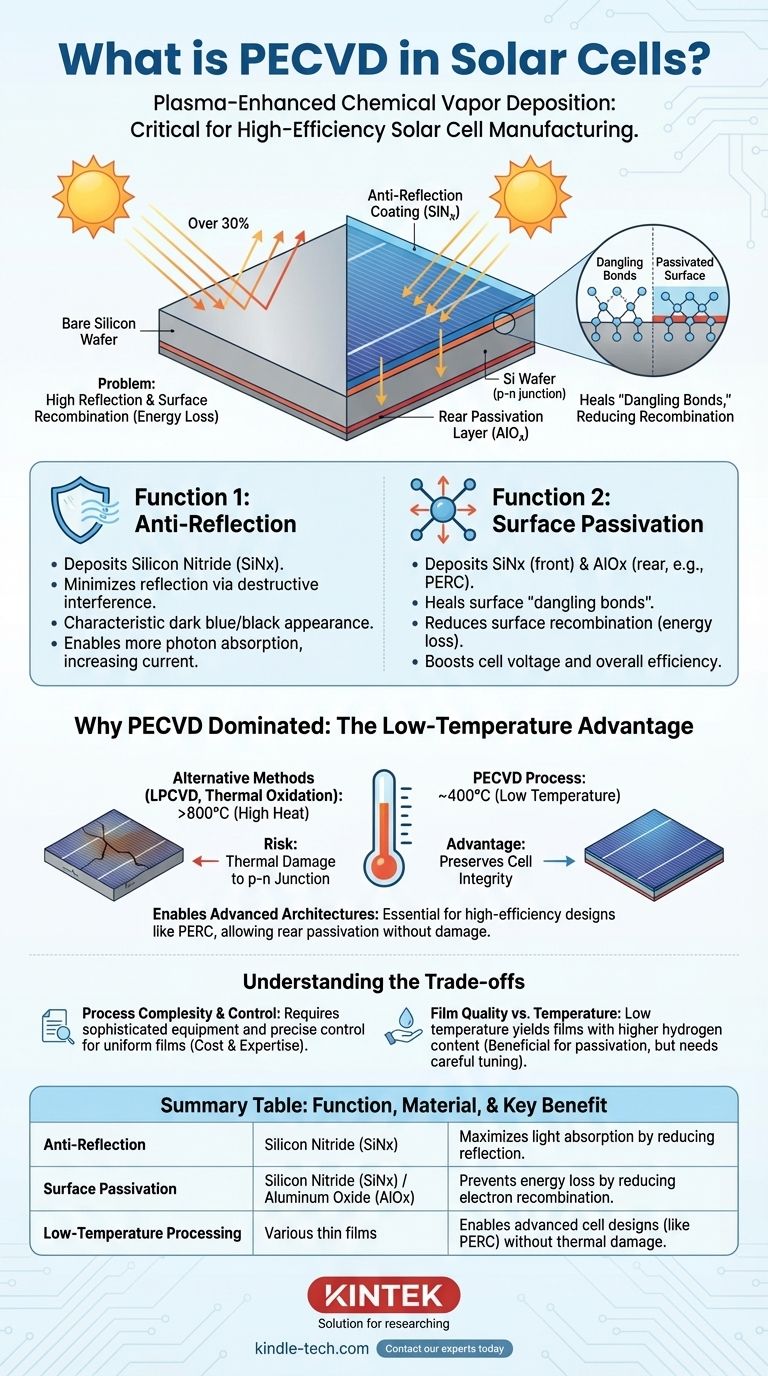

태양 전지에서 PECVD의 핵심 기능

PECVD의 중요성을 이해하려면 증착된 필름이 수행하는 두 가지 주요 역할을 이해해야 합니다. 이 기능들은 표준 실리콘 태양 전지에서 발생하는 주요 효율 손실 원인에 직접적으로 대응합니다.

기능 1: 반사 방지

맨 실리콘 웨이퍼는 놀라울 정도로 광택이 나서 표면에 닿는 빛의 30% 이상을 반사합니다. 표면에서 반사되는 모든 빛은 손실되어 전기로 변환될 수 없습니다.

PECVD는 태양 전지 전면에 정밀한 두께의 질화규소(SiNx)를 증착하는 데 사용됩니다. 이 필름은 특정 굴절률을 갖도록 설계되어 파괴 간섭을 통해 반사를 최소화하며, 이는 현대 태양 전지에 특징적인 짙은 파란색 또는 검은색 외관을 부여합니다. 더 많은 광자가 실리콘 내부로 들어가도록 함으로써, 반사 방지 코팅은 셀이 생성할 수 있는 전류를 직접적으로 증가시킵니다.

기능 2: 표면 패시베이션

실리콘 결정의 표면과 뒷면은 불완전한 화학 결합이 있는 불완전한 영역입니다. 이러한 "풀린 결합(dangling bonds)"은 햇빛에 의해 생성된 전자와 정공을 가두는 트랩 역할을 합니다.

이러한 전하 운반자가 갇히면 재결합하여 에너지를 폐열로 방출하며, 이는 전기 전류에 기여하지 못합니다. 표면 재결합이라고 알려진 이러한 에너지 손실은 태양 전지의 전압과 전체 효율을 제한하는 주요 요인입니다.

PECVD로 증착된 필름(예: 전면의 질화규소 및 후면의 산화알루미늄(AlOx), 특히 PERC 셀의 경우)은 표면을 "패시베이션"합니다. 이들은 풀린 결합을 효과적으로 치유하여 표면 재결합 속도를 크게 줄이고 전하 운반자의 에너지를 보존합니다.

PECVD가 지배적인 기술인 이유

박막 증착을 위한 다른 방법들이 존재하지만, PECVD가 태양광 제조 산업 표준이 된 데에는 한 가지 지배적인 이유가 있습니다. 바로 저온 공정 능력입니다.

저온의 이점

저압 CVD(LPCVD) 또는 열 산화와 같은 대체 증착 공정은 매우 높은 온도(종종 800°C 이상)를 필요로 합니다. 거의 완성된 태양 전지를 이러한 열에 노출시키면 실리콘 내부의 민감하게 생성된 p-n 접합부가 손상되어 성능이 저하될 수 있습니다.

PECVD는 이 문제를 피합니다. 전자기장(플라즈마)을 사용하여 전구체 가스에 에너지를 공급함으로써, 화학 반응 및 필름 증착이 훨씬 낮은 온도(일반적으로 약 400°C)에서 발생하도록 합니다. 이는 하부 태양 전지 구조의 무결성을 보존하면서도 고품질 필름을 생성합니다.

첨단 셀 아키텍처 구현

PECVD의 저온 이점 덕분에 PERC(패시베이션된 이미터 및 후면 셀)와 같은 현대적이고 고효율적인 셀 설계가 상업적으로 실현 가능해졌습니다.

PERC 기술은 셀 후면에 패시베이션 층(가장 일반적으로 산화알루미늄(AlOx))을 추가하는 데 의존합니다. PECVD는 셀의 나머지 부분을 손상시키지 않고 이 층을 증착하는 데 이상적인 기술이며, 현재 시장을 지배하고 있는 상당한 효율 향상을 이끌어냅니다.

절충점 이해하기

PECVD가 이 응용 분야에서 우수한 기술이지만, 관련된 복잡성을 인식하는 것이 중요합니다.

공정 복잡성 및 제어

PECVD 반응기는 정교하고 값비싼 자본 장비입니다. 매년 수백만 개의 웨이퍼에 걸쳐 완벽하게 균일한 두께, 굴절률 및 패시베이션 품질을 가진 필름을 얻으려면 엄청난 공정 제어와 전문 지식이 필요합니다. 약간의 편차라도 셀 효율과 수율에 부정적인 영향을 미칠 수 있습니다.

필름 품질 대 온도

증착 온도와 필름 특성 사이에는 본질적인 상충 관계가 있습니다. PECVD의 낮은 온도가 핵심 이점이지만, 결과 필름(예: SiNx)은 고온 공정으로 만들어진 필름보다 더 높은 농도의 수소를 포함할 수 있습니다. 이 수소는 실제로 실리콘 패시베이션에 유익하지만, 신중한 공정 조정을 통해 정밀하게 제어되어야 합니다.

목표에 맞는 올바른 선택하기

PECVD의 역할을 이해하면 태양광 기술의 성능과 제조 가능성 모두에 미치는 영향을 명확히 알 수 있습니다.

• 셀 효율 극대화에 중점을 둔다면: PECVD가 필수적임을 인식하십시오. 반사 방지 및 패시베이션 기능은 실리콘 태양 전지의 주요 광학 및 전자 손실 메커니즘에 직접적으로 대응합니다.
• 제조 가능성에 중점을 둔다면: PECVD의 저온 공정이 열 손상 없이 고효율 셀 설계를 산업 규모로 생산할 수 있게 하는 기반 요소임을 인정해야 합니다.

궁극적으로, PECVD는 단순한 실리콘 웨이퍼를 햇빛을 깨끗한 에너지로 변환하는 고효율적이고 내구성 있는 장치로 격상시키는 기술입니다.

요약표:

기능	증착 재료	핵심 이점
반사 방지	질화규소 (SiNx)	반사 감소를 통한 빛 흡수 극대화
표면 패시베이션	질화규소 (SiNx) / 산화알루미늄 (AlOx)	전자 재결합 감소를 통한 에너지 손실 방지
저온 공정	다양한 박막	열 손상 없이 첨단 셀 설계(PERC 등) 가능
