PECVD 시스템이란 무엇인가요? 저온 박막 증착 가이드

본질적으로 PECVD 시스템은 재료의 매우 얇은 층을 표면에 증착하는 장비입니다. 이는 플라즈마 강화 화학 기상 증착(Plasma-Enhanced Chemical Vapor Deposition)의 약자입니다. 높은 열에 의존하는 기존 방식과 달리, PECVD는 에너지를 공급받은 가스, 즉 플라즈마를 사용하여 박막을 형성하는 데 필요한 화학 반응을 유도하므로 전체 공정을 훨씬 낮은 온도에서 수행할 수 있습니다.

PECVD는 플라즈마를 활용하여 기존 증착 방식의 고온 요구 사항을 우회합니다. 이러한 근본적인 이점 덕분에 열로 인해 손상될 수 있는 기판 위에 고품질의 균일한 박막을 생성할 수 있게 되어 첨단 재료 공학의 범위를 넓힐 수 있습니다.

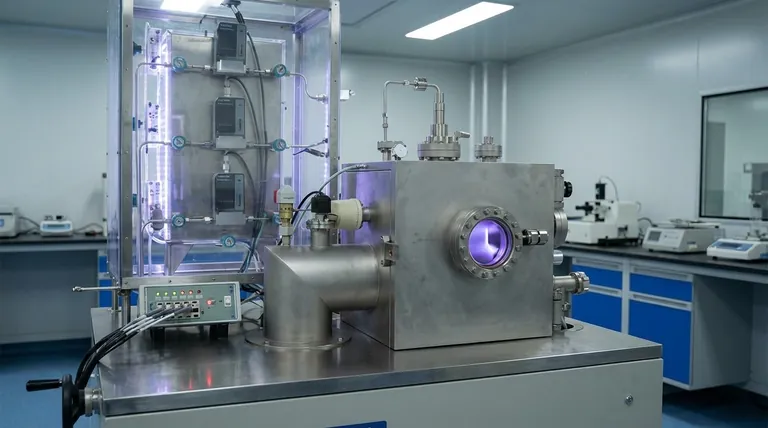

PECVD 시스템 작동 방식

PECVD 시스템은 통합된 하위 시스템으로 정교하게 구성되어 있으며, 각 하위 시스템은 제어되고 정확한 박막 증착을 달성하기 위해 중요한 기능을 수행합니다. 이 공정은 고도로 제어되는 환경 내에서 세심하게 조정된 순서로 진행됩니다.

핵심 구성 요소

모든 PECVD 시스템은 네 가지 주요 구성 요소를 중심으로 구축됩니다.

1. 진공 챔버: 증착이 일어나는 밀봉된 인클로저입니다. 원치 않는 입자나 가스가 박막을 오염시키는 것을 방지하기 위해 모든 공기를 빼내어 진공 상태를 만듭니다.
2. 가스 공급 시스템: 이 파이프와 밸브 네트워크는 박막의 원료인 특정 전구체 가스를 제어된 유량으로 진공 챔버 내에 정밀하게 주입합니다.
3. 플라즈마 발생기: 일반적으로 RF(고주파) 전원 공급 장치인 이 구성 요소는 챔버 내부의 전구체 가스에 에너지를 공급하여 원자에서 전자를 제거하고 빛나는 반응성 플라즈마를 생성합니다.
4. 기판 홀더: 이 스테이지는 코팅할 재료(기판, 예: 실리콘 웨이퍼)를 고정합니다. 박막 품질과 접착력을 향상시키기 위해 종종 중간 온도로 가열됩니다.

실제 증착 공정

공정은 명확한 순서를 따릅니다. 예를 들어, 태양 전지 위에 질화규소(SiNx) 반사 방지층을 생성하는 경우:

1. 실리콘 웨이퍼(기판)를 챔버에 넣고 진공을 만듭니다.
2. 실란(SiH4) 및 암모니아(NH3)와 같은 전구체 가스를 주입합니다.
3. RF 전원 공급 장치를 켜서 빛 방전 플라즈마를 생성하고, 이 플라즈마가 가스 분자를 매우 반응성이 높은 종으로 분해합니다.
4. 이 반응성 종들이 웨이퍼 표면에서 결합하여 고체 형태의 얇은 질화규소 박막을 형성합니다.

결정적인 장점: 저온 공정

플라즈마의 사용은 단순한 기술적 세부 사항이 아니라 PECVD와 그 응용 분야를 정의하는 핵심 이점입니다. 열 에너지 대신 플라즈마 에너지를 사용함으로써 공정 온도를 극적으로 낮출 수 있습니다.

기판 보호

특정 폴리머나 기존 금속층이 있는 장치를 포함하여 많은 첨단 재료는 기존 증착 방식의 고온을 견딜 수 없습니다. PECVD의 저온 특성은 열 손상을 방지하여 복잡한 장치 제작에 필수적인 도구가 됩니다.

내부 응력 감소

박막과 기판이 서로 다른 속도로 가열되고 냉각될 때 응력이 발생하여 박막이 갈라지거나 벗겨질 수 있습니다. 공정 온도를 최소화함으로써 PECVD는 이러한 열적 불일치를 크게 줄여 더욱 내구성이 뛰어나고 안정적인 박막을 얻을 수 있습니다.

더 높은 증착 속도 구현

플라즈마 내의 반응성 종들은 많은 저온 대안에 비해 훨씬 빠른 박막 성장을 유도할 수 있습니다. 이는 처리량이 주요 관심사인 두꺼운 비정질 또는 미세 결정질 박막을 생성할 때 특히 유용합니다.

단점 이해하기

강력하지만 PECVD가 만능 해결책은 아닙니다. 그 한계를 이해하는 것은 정보에 입각한 결정을 내리는 데 중요합니다.

박막 조성 및 순도

전구체 가스(예: 실란)가 종종 수소 기반이기 때문에 PECVD의 일반적인 문제는 최종 박막에 수소가 포함되는 것입니다. 이는 재료의 전기적 및 광학적 특성에 영향을 미칠 수 있으며, 제거를 위해 후속 어닐링 단계를 거쳐야 할 수 있습니다.

장비 및 유지보수 비용

PECVD 시스템은 복잡한 기계입니다. 진공 펌프, RF 발생기 및 제어 시스템은 상당한 자본 투자와 정기적이고 전문적인 유지보수가 필요하므로 간단한 방식에 비해 운영 비용이 더 높습니다.

공정 복잡성

넓은 기판 전체에 완벽하게 균일한 박막을 얻으려면 가스 흐름, 압력, 플라즈마 전력 및 온도에 대한 정밀한 제어가 필요합니다. 이 다변수 공정을 최적화하는 것은 복잡하고 시간이 많이 소요될 수 있습니다.

응용 분야에 맞는 올바른 선택

적절한 증착 기술을 선택하는 것은 재료, 장치 및 생산 목표의 특정 요구 사항에 전적으로 달려 있습니다.

• 온도에 민감한 재료 처리에 중점을 두는 경우: PECVD는 저온 특성으로 인해 기판 손상을 방지하므로 기본 선택 사항입니다.
• 최대 처리량에 중점을 두는 경우: 마이크로파 또는 VHF-PECVD와 같은 특정 PECVD 변형은 높은 증착 속도를 위해 특별히 설계되었습니다.
• 최고의 박막 순도 및 밀도에 중점을 두는 경우: 열 예산 제약과 비교하여 고품질 박막을 생성하는 고온 방식이나 특정 PECVD 유형(예: MWECR-PECVD)을 고려해야 할 수 있습니다.

궁극적으로 PECVD는 현대 전자, 광학 및 에너지 기술의 기반이 되는 중요한 박막을 증착하기 위한 다재다능하고 강력한 도구 세트를 제공합니다.

요약표:

특징	설명	주요 이점
저온 공정	증착을 위해 고열 대신 플라즈마를 사용합니다.	열에 민감한 기판(예: 폴리머, 사전 제작된 장치)을 보호합니다.
균일한 박막 증착	가스 흐름, 압력 및 플라즈마 전력에 대한 정밀한 제어.	넓은 표면적에 걸쳐 일관된 박막 품질을 보장합니다.
높은 증착 속도	반응성 플라즈마 종이 박막 성장을 가속화합니다.	두꺼운 비정질 또는 미세 결정질 박막의 처리량을 향상시킵니다.
일반적인 응용 분야	질화규소 반사 방지 코팅, MEMS, 반도체.	전자 및 광학 분야의 첨단 재료 공학을 가능하게 합니다.
