브레이징은 금속 접합 공정으로, 필러 금속을 녹는점 이상으로 가열하여 모세관 현상에 의해 두 개 이상의 밀착된 부품 사이에 분배합니다. 모재 금속보다 녹는점이 낮은 필러 금속이 녹아서 틈새로 흘러 들어가 냉각 시 강력하고 영구적인 야금학적 결합을 형성합니다.
모든 브레이징 작업의 성공은 두 가지 가장 필수적인 매개변수인 유지 온도와 시간의 정밀한 제어와 균형에 달려 있습니다. 특정 재료에 대한 올바른 조합을 달성하는 것이 견고한 접합을 만드는 기본 원칙입니다.

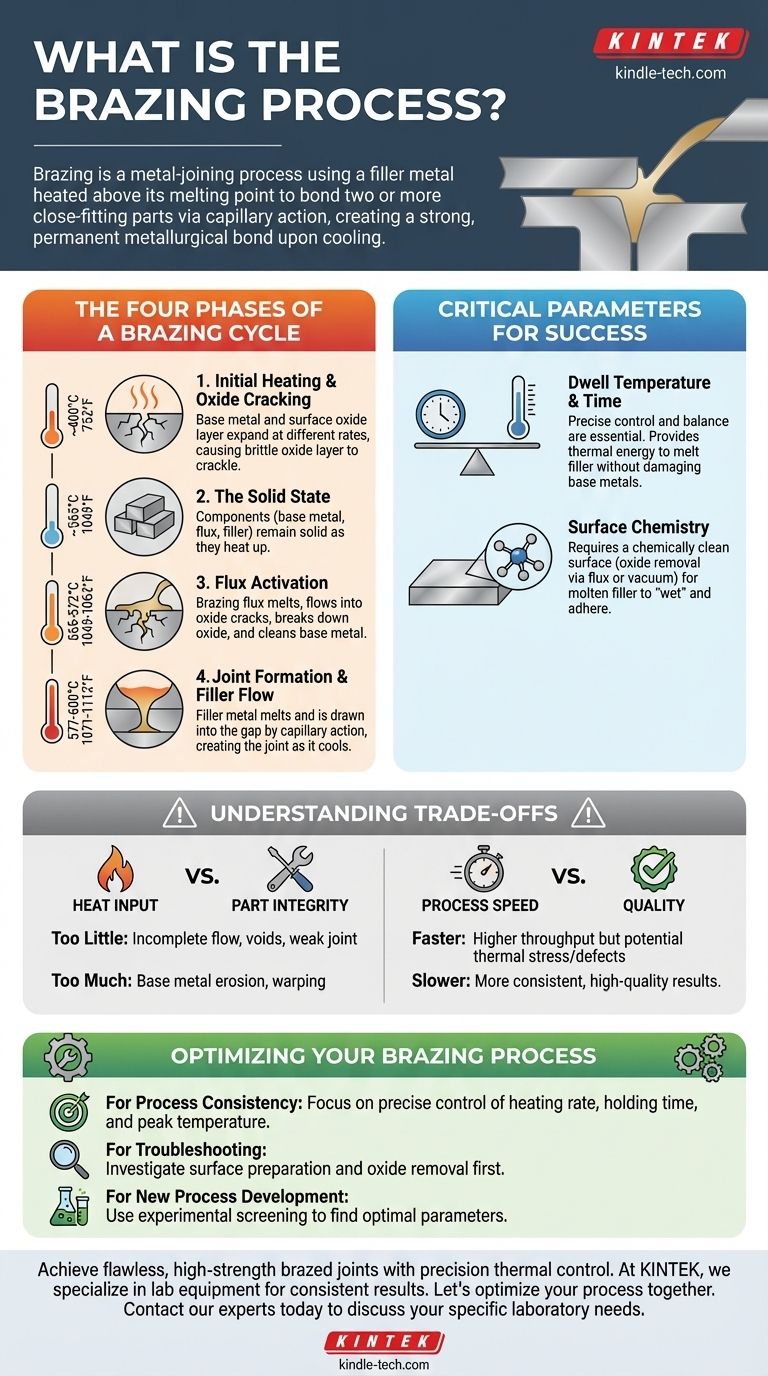

브레이징 사이클의 네 가지 단계
알루미늄과 같은 많은 일반적인 재료의 경우, 브레이징 공정은 뚜렷한 4단계 열 사이클을 따릅니다. 각 단계를 이해하는 것이 결과를 제어하는 데 중요합니다.
1단계: 초기 가열 및 산화물 균열
어셈블리가 가열됨에 따라 팽창하기 시작합니다. 약 400°C (752°F)에서 모재 금속과 표면 산화물 층이 다른 속도로 팽창하여 취성 산화물 층에 균열이 발생합니다.
2단계: 고체 상태
약 565°C (1049°F) 미만에서는 어셈블리의 모든 구성 요소(모재 금속, 플럭스, 필러 금속)가 고체 상태를 유지합니다. 부품은 단순히 더 뜨거워지고 있습니다.
3단계: 플럭스 활성화
565-572°C (1049-1062°F) 사이에서 브레이징 플럭스가 녹습니다. 이 액체 플럭스는 화학적으로 활성이며 산화물 층의 균열로 흘러 들어가 산화물 층을 분해하고 기본 모재 금속을 청소하여 접합을 준비합니다.
4단계: 필러 금속 흐름 및 접합 형성
온도가 577-600°C (1071-1112°F)에 도달하면 필러 금속이 녹습니다. 표면이 플럭스에 의해 청소되었기 때문에 용융된 필러 금속은 모세관 현상에 의해 부품 사이의 틈으로 빨려 들어가 냉각 시 응고되면서 브레이징 접합을 형성합니다.
성공을 위한 핵심 매개변수
열 사이클이 프레임워크를 제공하지만, 고품질 접합을 보장하기 위해 여러 변수를 관리해야 합니다.
핵심 관계: 시간과 온도
이 두 매개변수는 불가분의 관계입니다. 한 공정은 577°C에서 5분 이상의 유지 시간을 요구하거나, 585°C와 같은 더 높은 온도에서 1~8분의 더 짧은 사이클을 요구할 수 있습니다. 목표는 모재 금속을 손상시키지 않고 필러 금속을 완전히 녹일 수 있는 충분한 열 에너지를 제공하는 것입니다.
표면 화학의 중요성
화학적으로 깨끗한 표면 없이는 성공적인 브레이징이 불가능합니다. 이 공정은 표면 산화막을 제거하는 데 의존하며, 종종 화학 플럭스를 사용하거나 진공 분위기를 사용하여 용융된 필러 금속이 모재 금속을 "적시고" 접착될 수 있도록 합니다.
재료 및 설계 고려 사항
특정 금속 합금 유형, 부품의 모양과 크기, 최종 접합의 요구되는 품질은 모두 이상적인 공정 매개변수에 영향을 미칩니다. 크고 두꺼운 부품은 작고 얇은 부품과는 다른 가열 속도와 유지 시간을 필요로 합니다.
절충점 이해
브레이징 공정을 최적화하는 것은 결함을 최소화하고 강도를 최대화하기 위해 상충되는 요인들의 균형을 맞추는 것을 포함합니다.
열 입력 대 부품 무결성
주요 절충점은 충분한 시간 동안 충분한 열을 가하는 것과 모재 금속에 손상을 입히는 것 사이입니다.
열이나 시간이 너무 적으면 필러 금속의 흐름이 불완전하여 공극이 생기고 접합이 약해집니다.
열이나 시간이 너무 많으면 모재 금속이 침식되거나 변형될 수 있습니다. 그러나 어떤 경우에는 허용된 최고 온도에서 더 긴 유지 시간이 필러 흐름을 개선하고 궁극적으로 스크랩 양을 줄일 수 있습니다.
공정 속도 대 품질
더 빠른 가열 속도와 더 짧은 사이클 시간은 처리량을 증가시키지만, 신중하게 제어하지 않으면 열 응력이나 불완전한 접합 형성을 유발할 수도 있습니다. 더 느리고 더 제어된 사이클은 종종 더 일관되고 고품질의 결과를 산출합니다.
브레이징 공정 최적화
너무 많은 요인이 작용하기 때문에 한 응용 분야에 이상적인 매개변수가 다른 응용 분야에 완벽하게 적합하지는 않습니다. 가장 좋은 접근 방식은 기준선을 설정하고 신중한 테스트를 통해 이를 개선하는 것입니다.
- 공정 일관성에 중점을 둔다면: 가열 속도, 유지 시간 및 최고 온도를 매우 좁은 범위 내에서 정밀하게 제어하는 데 집중하십시오.
- 실패한 접합을 문제 해결 중이라면: 항상 표면 준비를 먼저 조사하십시오. 부적절한 세척 및 산화물 제거가 가장 흔한 실패 원인입니다.
- 새로운 공정을 개발 중이라면: 실험적 스크리닝을 사용하여 특정 합금, 부품 형상 및 용광로 기능에 대한 최적의 매개변수 조합을 결정하십시오.
궁극적으로 브레이징 공정을 마스터하는 것은 강력하고 신뢰할 수 있으며 반복 가능한 접합을 만들기 위해 이러한 기본 원리를 이해하고 제어하는 것입니다.
요약 표:
| 브레이징 단계 | 핵심 온도 범위 | 주요 작용 |
|---|---|---|
| 1단계: 초기 가열 | ~400°C (752°F) | 모재 금속 팽창, 산화물 층 균열 발생. |
| 2단계: 고체 상태 | ~565°C (1049°F) 미만 | 구성 요소 가열되지만 고체 상태 유지. |
| 3단계: 플럭스 활성화 | 565-572°C (1049-1062°F) | 플럭스 용융, 모재 금속 표면 청소. |
| 4단계: 접합 형성 | 577-600°C (1071-1112°F) | 필러 금속 용융, 모세관 현상으로 흘러 들어가 결합 형성. |
