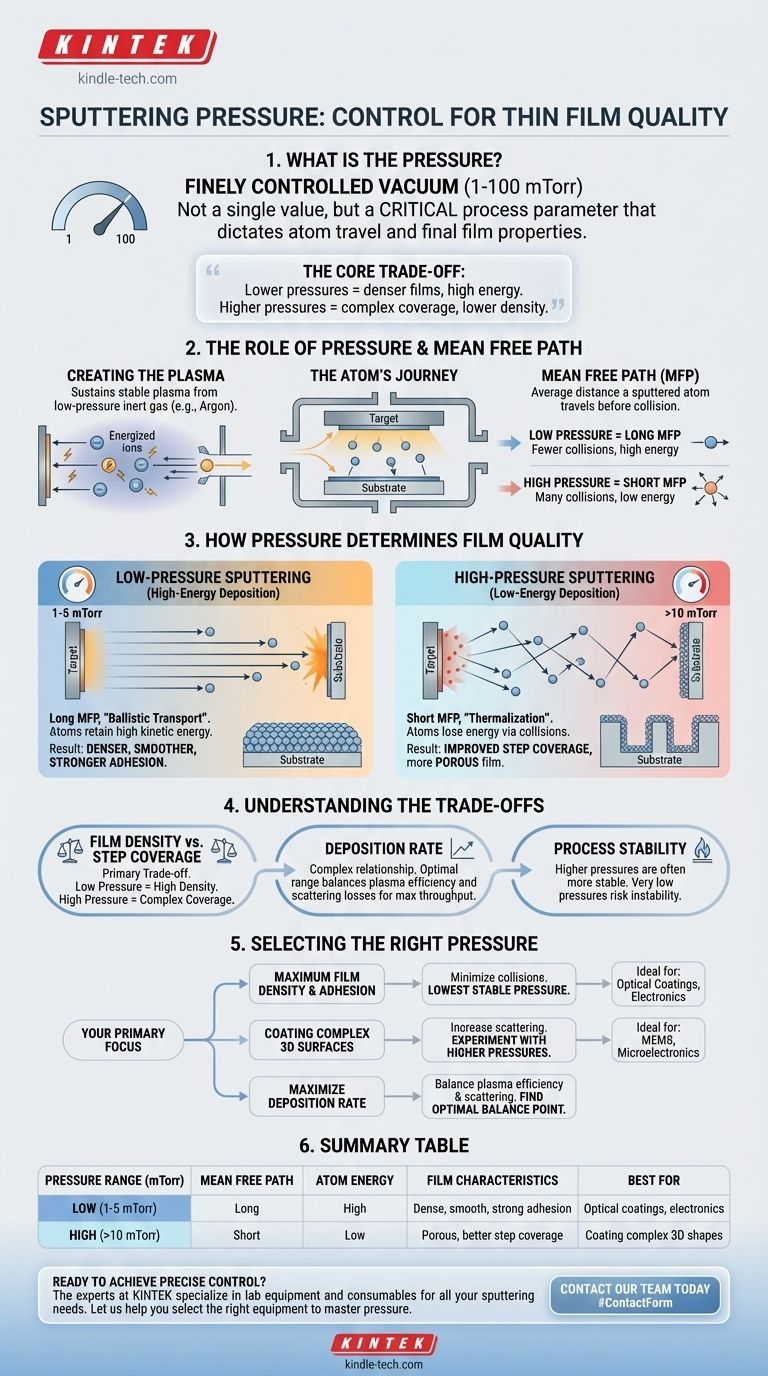

스퍼터링에서 작동 압력은 정밀하게 제어되는 진공 상태이며, 일반적으로 1~100 밀리토르(mTorr) 사이로 유지됩니다. 이는 단일 고정 값이 아니라 의도적으로 조정되는 중요한 공정 변수입니다. 선택된 압력은 스퍼터링된 원자가 소스 재료에서 기판으로 이동하는 방식을 직접적으로 결정하며, 이는 증착된 박막의 최종 특성을 근본적으로 결정합니다.
스퍼터링 압력의 선택은 박막 증착에서 핵심적인 트레이드오프를 나타냅니다. 낮은 압력은 원자가 더 많은 에너지를 가지고 이동할 수 있도록 하여 더 밀도가 높고 품질이 우수한 박막을 생성하는 반면, 높은 압력은 복잡한 형상의 코팅을 개선할 수 있지만 종종 박막 밀도를 희생해야 합니다.
스퍼터링 공정에서 압력의 역할
압력의 영향을 이해하려면 먼저 스퍼터링된 원자의 이동 경로를 이해해야 합니다. 이 공정은 비활성 기체, 가장 일반적으로 아르곤(Argon)이 소량 채워진 진공 챔버에서 시작됩니다.
플라즈마 생성
스퍼터링 공정은 저압 가스에 에너지를 가하여 생성되는 물질 상태인 플라즈마에 의존합니다. 압력은 안정적인 플라즈마를 유지하기에 충분한 가스 원자를 제공할 만큼 높아야 하지만, 진공 환경으로 간주될 만큼은 낮아야 합니다.
평균 자유 경로 정의
원자가 타겟 재료에서 방출되면 기판으로 이동해야 합니다. 이 이동을 지배하는 가장 중요한 요소는 평균 자유 경로(MFP)입니다.
MFP는 입자(이 경우 스퍼터링된 원자)가 배경 가스 원자(예: 아르곤 원자)와 충돌하기 전에 이동할 수 있는 평균 거리입니다.
압력과 평균 자유 경로의 관계
그 관계는 간단하고 직접적입니다.
- 낮은 압력 = 긴 평균 자유 경로
- 높은 압력 = 짧은 평균 자유 경로
이 단일 원칙은 증착 입자의 에너지를 제어하고 따라서 박막의 품질을 제어하는 열쇠입니다.
압력이 박막 품질을 결정하는 방법
원자가 기판 표면에 도달하는 에너지는 원자가 배열되는 방식을 결정합니다. 더 높은 에너지는 원자가 이동하고 이상적인 위치를 찾을 수 있도록 하여 우수한 박막 구조를 만듭니다.
저압 스퍼터링(고에너지 증착)
더 낮은 압력(예: 1-5 mTorr)에서는 평균 자유 경로가 챔버 자체만큼 길 수 있습니다. 스퍼터링된 원자는 충돌 없이 타겟에서 기판으로 이동합니다.
이러한 "탄도" 수송은 원자가 초기 높은 운동 에너지의 대부분을 유지한다는 것을 의미합니다. 이러한 에너지 폭격은 더 밀도가 높고, 더 매끄러우며, 기판에 대한 접착력이 더 강한 박막으로 이어집니다.
고압 스퍼터링(저에너지 증착)
더 높은 압력(예: >10 mTorr)에서는 평균 자유 경로가 매우 짧아집니다. 스퍼터링된 원자는 기판으로 가는 도중에 가스 원자와 수많은 충돌을 겪게 됩니다.
각 충돌은 스퍼터링된 원자로부터 에너지를 빼앗습니다. 원자는 매우 낮은 에너지로 기판에 도달하며, 이는 "열화(thermalization)"로 알려진 과정입니다.
이러한 산란은 원자가 매우 다른 각도에서 도착하게 만듭니다. 이는 스텝 커버리지(트렌치 또는 기타 복잡한 3D 피처의 측벽을 코팅하는 능력)를 개선할 수 있지만, 일반적으로 더 다공성이며 덜 밀도가 높은 박막을 초래합니다.
트레이드오프 이해하기
압력을 조정하는 것은 결코 하나의 "올바른" 값을 찾는 것이 아니라 상충되는 목표의 균형을 맞추는 것입니다.
박막 밀도 대 스텝 커버리지
이것이 주요 트레이드오프입니다. 광학 코팅이나 전기 전도체와 같이 높은 성능을 요구하는 애플리케이션의 경우, 밀도를 최대화하는 것이 중요하며, 이는 더 낮은 압력으로 유도합니다. MEMS 또는 마이크로일렉트로닉스의 복잡한 형상 코팅의 경우, 박막 밀도 저하를 감수하더라도 적절한 커버리지를 보장하기 위해 압력을 높여야 할 수 있습니다.
증착 속도
압력과 증착 속도 사이의 관계는 복잡합니다. 매우 낮은 압력에서는 밀도가 높고 효율적인 플라즈마를 유지하기 어려워 속도가 감소할 수 있습니다. 반대로, 매우 높은 압력에서는 과도한 산란으로 인해 스퍼터링된 원자가 기판에 도달하지 못하여 속도가 감소할 수도 있습니다. 처리량을 최대화하기 위한 최적의 압력 범위가 있는 경우가 많습니다.
공정 안정성
안정적인 플라즈마 방전을 유지하는 것은 일반적으로 약간 더 높은 압력에서 더 쉽습니다. 가능한 가장 낮은 압력에서 작동하면 플라즈마가 깜박이거나 꺼지는 공정 불안정성이 발생할 수 있습니다. 시스템의 기능이 실제 작동 범위의 하한선을 정의합니다.
애플리케이션에 적합한 압력 선택
압력 선택은 박막에 원하는 결과에 의해 전적으로 결정되어야 합니다.
- 최대 박막 밀도 및 접착에 중점을 두는 경우: 목표는 비행 중 충돌을 최소화하는 것입니다. 고에너지 탄도 증착을 보장하기 위해 시스템이 달성할 수 있는 가장 낮은 안정적인 압력에서 작동해야 합니다.
- 복잡한 3D 표면 코팅에 중점을 두는 경우: 목표는 원자 산란을 증가시키는 것입니다. 박막 밀도가 낮아지더라도 스텝 커버리지를 개선하기 위해 더 높은 작동 압력을 실험해야 합니다.
- 증착 속도 최대화에 중점을 두는 경우: 플라즈마는 효율적이지만 산란 손실이 아직 지배적이지 않은 특정 재료 및 시스템에 대한 최적의 균형점을 찾아야 합니다.
궁극적으로 스퍼터링 압력은 기판에 전달되는 에너지를 제어하는 주요 수단이며, 이를 통해 박막의 미세 구조를 설계할 수 있습니다.
요약표:
| 압력 범위 (mTorr) | 평균 자유 경로 | 원자 에너지 | 박막 특성 | 최적 용도 |
|---|---|---|---|---|
| 낮음 (1-5 mTorr) | 김 | 높음 | 밀도 높음, 매끄러움, 접착력 강함 | 광학 코팅, 전자 장치 |
| 높음 (>10 mTorr) | 짧음 | 낮음 | 다공성, 스텝 커버리지 우수 | 복잡한 3D 형상 코팅 |
