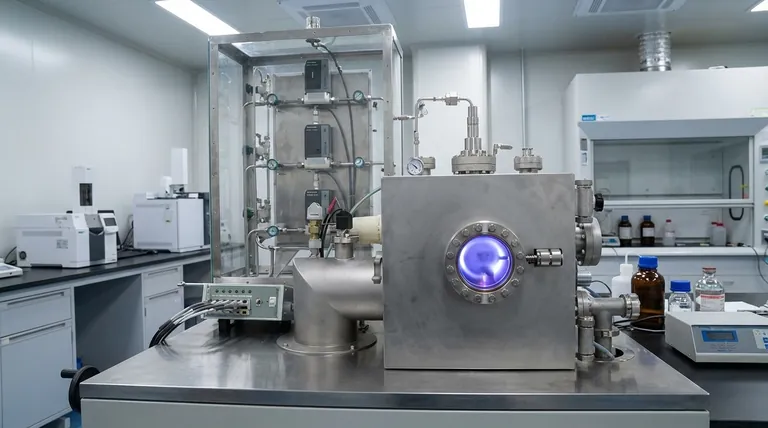

스퍼터링이란? 고품질 코팅을 위한 박막 증착 기술 가이드

스퍼터링은 기판에 재료의 박막을 증착하는 데 사용되는 물리적 기상 증착(PVD) 공정입니다.일반적으로 진공 환경에서 아르곤과 같은 불활성 기체에서 나오는 고에너지 이온으로 대상 물질에 충격을 가하는 방식입니다.이러한 이온이 표적과 충돌하면 표적 표면에서 원자 또는 분자가 방출됩니다.이렇게 방출된 입자는 진공을 통과하여 기판 위에 증착되어 얇고 균일하며 밀도가 높은 필름을 형성합니다.이 공정은 정밀도와 고품질 코팅 생산 능력으로 인해 반도체 제조, 광학 및 표면 마감과 같은 산업에서 널리 사용됩니다.

핵심 사항을 설명합니다:

스퍼터링이란? 고품질 코팅을 위한 박막 증착 기술 가이드
  1. 스퍼터링의 정의 및 목적:

    • 스퍼터링은 기판을 얇은 재료 층으로 코팅하는 데 사용되는 박막 증착 기술입니다.이는 물리적 기상 증착(PVD)의 일종으로, 화학 반응이 아닌 물리적 프로세스에 의존하여 재료를 증착합니다.
    • 스퍼터링의 주요 목적은 반도체, 광학 및 표면 마감과 같은 산업 분야에 필수적인 균일성, 밀도 및 접착력이 뛰어난 박막을 만드는 것입니다.
  2. 스퍼터링 공정:

    • 진공 환경:이 공정은 오염을 최소화하고 입자의 효율적인 이동을 보장하기 위해 진공 챔버에서 진행됩니다.
    • 불활성 가스 도입:불활성 가스, 일반적으로 아르곤이 챔버에 도입됩니다.아르곤은 화학적으로 불활성이며 대상 물질과 반응하지 않기 때문에 선택됩니다.
    • 플라즈마 생성:고전압을 가하여 플라즈마를 생성하여 아르곤 가스를 이온화하여 양전하를 띤 아르곤 이온(Ar+)을 생성합니다.
    • 표적 폭격:양전하를 띤 아르곤 이온은 음전하를 띤 표적 물질(음극)을 향해 가속됩니다.충돌 시 이온은 에너지를 타겟으로 전달하여 원자 또는 분자가 타겟 표면에서 방출되도록 합니다.
    • 기판에 증착:방출된 입자는 진공을 통해 이동하여 기판에 침착되어 얇은 막을 형성합니다.기판은 유리, 실리콘 웨이퍼 또는 코팅이 필요한 기타 표면과 같은 재료일 수 있습니다.
  3. 스퍼터링 메커니즘:

    • 에너지 전송:스퍼터링의 핵심 메커니즘은 고에너지 이온에서 표적 물질로 운동 에너지가 전달되는 것입니다.이 에너지 전달은 표적 원자의 결합 에너지를 극복하기에 충분하여 원자가 방출되도록 합니다.
    • 중성 입자 방출:방출된 입자는 일반적으로 중성 원자 또는 분자로, 직선으로 이동하여 기판에 침착됩니다.이를 통해 균일하고 조밀한 코팅이 가능합니다.
  4. 스퍼터링의 유형:

    • DC 스퍼터링:직류(DC) 스퍼터링은 플라즈마를 생성하기 위해 직류 전압이 적용되는 가장 간단한 형태입니다.일반적으로 전도성 재료에 사용됩니다.
    • RF 스퍼터링:무선 주파수(RF) 스퍼터링은 비전도성 재료에 사용됩니다.교류 전류는 타겟에 전하가 쌓이는 것을 방지하는 데 도움이 됩니다.
    • 마그네트론 스퍼터링:이 방법은 자기장을 사용하여 플라즈마를 타겟 근처에 가두어 스퍼터링 공정의 효율을 높이고 증착 속도를 높일 수 있습니다.
  5. 스퍼터링의 장점:

    • 고품질 필름:스퍼터링은 균일성, 밀도 및 접착력이 뛰어난 박막을 생성하여 정밀 응용 분야에 적합합니다.
    • 다목적성:금속, 합금, 세라믹을 포함한 다양한 재료를 스퍼터링을 사용하여 증착할 수 있습니다.
    • 제어 및 정밀도:이 공정을 통해 반도체 제조와 같은 산업에서 매우 중요한 박막 두께와 구성을 정밀하게 제어할 수 있습니다.
  6. 스퍼터링의 응용 분야:

    • 반도체 산업:스퍼터링은 집적 회로 제조에 필수적인 실리콘 웨이퍼에 전도성 및 절연성 물질의 박막을 증착하는 데 사용됩니다.
    • 광학:이 공정은 반사 방지 코팅, 거울 및 기타 광학 부품을 만드는 데 사용됩니다.
    • 표면 마감:스퍼터링은 다양한 소재에 장식 및 보호 코팅을 적용하여 외관과 내구성을 향상시키는 데 사용됩니다.
  7. 도전 과제 및 고려 사항:

    • 진공 요구 사항:진공 환경의 필요성은 장비의 복잡성과 비용을 증가시킵니다.
    • 표적 침식:표적에 지속적으로 포격을 가하면 침식되어 주기적으로 교체해야 합니다.
    • 에너지 소비:이 공정은 특히 대규모 산업 응용 분야에서 에너지 집약적일 수 있습니다.

요약하면, 스퍼터링은 박막을 증착하는 다양하고 정밀한 방법으로 고품질 코팅을 생산할 수 있어 다양한 산업 분야에서 널리 사용되고 있습니다.이 공정에는 진공을 만들고, 플라즈마를 생성하고, 대상에 이온을 쏘고, 방출된 물질을 기판 위에 증착하는 과정이 포함됩니다.몇 가지 어려움에도 불구하고 스퍼터링은 현대 제조 및 재료 과학에서 여전히 중요한 기술로 남아 있습니다.

요약 표:

측면 세부 정보
정의 박막 코팅을 위한 물리적 기상 증착(PVD) 공정입니다.
공정 진공 상태에서 대상 물질을 이온으로 폭격하여 입자를 방출합니다.
주요 이점 고품질의 균일하고 조밀한 필름, 다양한 재료 증착.
응용 분야 반도체, 광학, 표면 마감.
도전 과제 진공 요구 사항, 타겟 침식, 에너지 소비.
스퍼터링의 유형 DC, RF 및 마그네트론 스퍼터링.
