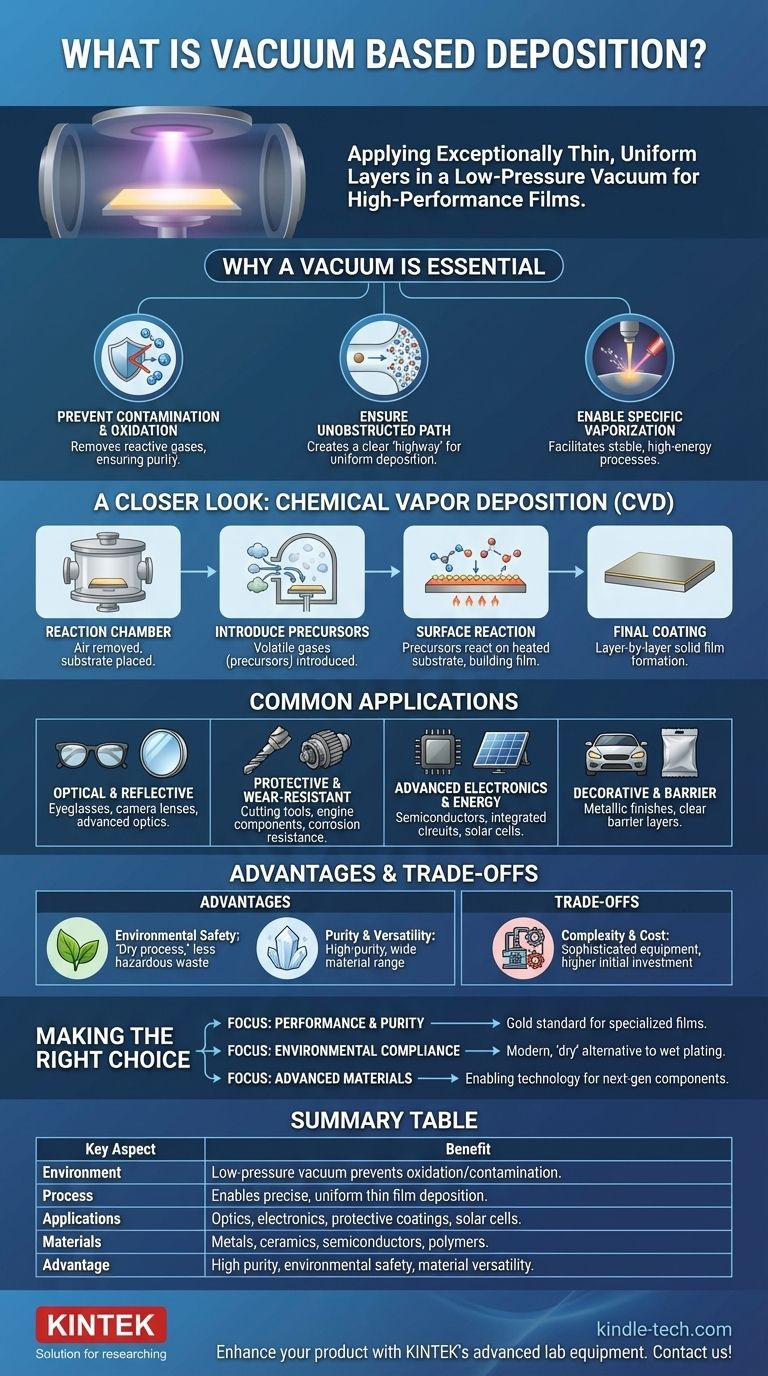

진공 기반 증착은 일반적으로 고진공 환경에서 원자 또는 분자 수준에서 표면에 얇은 물질 층을 증착하는 데 사용되는 정교한 기술입니다.이 공정은 오염을 최소화하고 나노미터에서 밀리미터에 이르는 필름 두께를 정밀하게 제어할 수 있습니다.주요 방법으로는 물리적 기상 증착(PVD), 저압 화학 기상 증착(LPCVD), 저압 플라즈마 스프레이(LPPS) 등이 있습니다.이러한 방법은 고에너지 이온 또는 플라즈마를 사용하여 원자 또는 분자를 한 번에 하나씩 증착하여 특정 특성을 가진 보호 또는 기능성 코팅을 생성할 수 있습니다.진공 증착은 전자, 광학, 제조 등의 산업에서 재료의 성능과 내구성을 향상시키기 위해 널리 사용됩니다.
핵심 사항을 설명합니다:
-
진공 기반 증착의 정의 및 목적:
- 진공 기반 증착은 고진공 환경에서 표면에 얇은 층의 재료를 증착하는 공정을 말합니다.
- 주요 목적은 원자층에서 밀리미터에 이르는 제어된 두께로 정밀하고 오염이 없는 코팅을 만드는 것입니다.
-
고진공 환경:
- 이 공정은 고진공 환경에서 진행되어 가스 분자의 존재를 최소화하여 깨끗하고 제어된 증착 공정을 보장합니다.
- 이러한 환경은 오염을 줄이고 고순도 물질을 증착할 수 있게 해줍니다.
-
원자 또는 분자 증착:
- 재료가 원자 단위 또는 분자 단위로 증착되어 매우 얇고 균일한 코팅이 가능합니다.
- 이러한 정밀도는 반도체 제조와 같이 나노미터 단위의 정확도가 필요한 애플리케이션에 매우 중요합니다.
-
진공 증착의 주요 공정:
- 물리 기상 증착(PVD):스퍼터링 또는 증착과 같은 기술을 사용하여 소스에서 기판으로 물질을 물리적으로 옮기는 작업을 포함합니다.
- 저압 화학 기상 증착(LPCVD):저압에서 화학 반응을 사용하여 박막을 증착하며, 주로 반도체 층을 만드는 데 사용됩니다.
- 저압 플라즈마 스프레이(LPPS):플라즈마를 사용하여 금속 부품에 보호 코팅을 만드는 데 주로 재료를 증착합니다.
-
진공 증착의 응용 분야:
- 전자제품:반도체 장치, 집적 회로 및 디스플레이에 박막을 증착하는 데 사용됩니다.
- 광학:반사 방지 코팅, 거울 및 광학 필터 제작에 적용됩니다.
- 제조:보호 코팅을 통해 공구, 금형 및 부품의 내구성과 성능을 향상시킵니다.
-
진공 증착의 장점:
- 정밀도:매우 얇고 균일한 층을 증착할 수 있습니다.
- 순도:고진공 환경으로 오염을 최소화합니다.
- 다용도성:다양한 소재 및 기질에 사용 가능.
- 제어:필름 두께와 특성을 정밀하게 제어할 수 있습니다.
-
도전 과제 및 고려 사항:
- 비용:고진공 장비와 공정은 비용이 많이 들 수 있습니다.
- 복잡성:전문 지식과 장비가 필요합니다.
- 확장성:대규모 생산을 위해 확장하기 어려울 수 있습니다.
-
향후 트렌드:
- 나노 기술:첨단 소재 및 디바이스를 위한 나노 제조의 사용 증가.
- 지속 가능성:보다 환경 친화적인 프로세스 및 재료 개발.
- 자동화:정밀도와 효율성 향상을 위한 자동화와 AI의 통합.
장비 및 소모품 구매자는 이러한 핵심 사항을 이해함으로써 애플리케이션에 진공 기반 증착을 사용하는 것에 대해 정보에 입각한 결정을 내리고 최적의 성능과 비용 효율성을 보장할 수 있습니다.
요약 표:
| 측면 | 세부 정보 |
|---|---|
| 정의 | 진공 상태에서 원자/분자 수준의 얇은 물질 층을 증착합니다. |
| 주요 방법 | PVD, LPCVD, LPP. |
| 애플리케이션 | 전자, 광학, 제조 |
| 장점 | 정밀성, 순도, 다양성, 제어. |
| 도전 과제 | 높은 비용, 복잡성, 확장성 문제. |
| 미래 트렌드 | 나노 기술, 지속 가능성, 자동화. |
