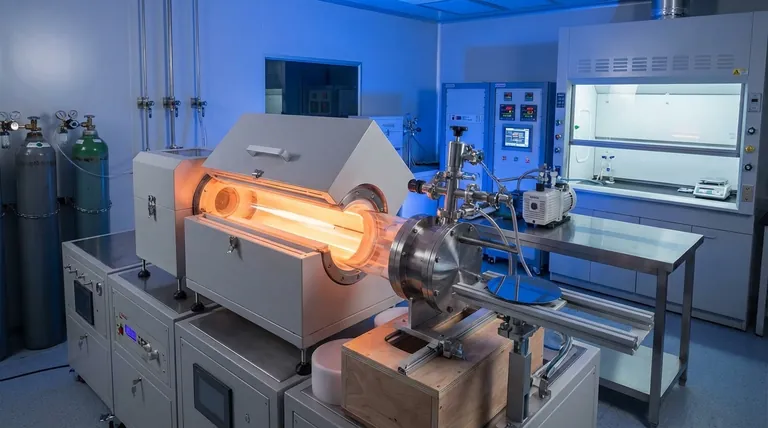

증착은 단일 공정이 아닙니다. 오히려 재료의 극히 얇은 층을 표면에 적용하는 데 사용되는 고급 제조 기술의 한 종류이며, 종종 원자 단위로 적용됩니다. 이 방법들은 원료 물질을 기체 상태(증기)로 변환한 다음, 이를 기판으로 알려진 대상 물체에 응축시키거나 반응시켜 고체 막을 형성하는 과정을 포함합니다. 두께와 조성에 대한 이러한 정밀한 제어는 현대 기술의 기반입니다.
핵심적으로 증착은 기능성 재료를 바닥부터 구축하는 것입니다. 재료를 원자 단위의 증기 형태로 증착함으로써, 벌크(덩어리) 상태의 고체 재료로는 달성할 수 없는 독특한 광학적, 전기적, 기계적 특성을 설계할 수 있습니다.
박막이 기초 기술인 이유
증착의 중요성을 이해하려면 먼저 박막이 동일한 재료의 고체 블록과 왜 그렇게 다르게 작동하는지 이해해야 합니다.
단순한 코팅 그 이상
박막은 단순히 페인트칠이 아닙니다. 재료의 특성(예: 전도성, 반사율 또는 경도)이 근본적으로 변경되는 공학적으로 설계된 층입니다.
나노 스케일의 힘
재료가 원자 또는 분자 스케일의 층으로 축소되면 표면적 대 부피 비율이 급증합니다. 이러한 변화는 벌크 특성보다는 표면 효과가 재료의 거동을 지배하게 됨을 의미하며, 이는 반도체 장치 및 태양 전지와 같은 것에 필요한 독특한 특성으로 이어집니다.
증착의 두 가지 기둥
증착 방법은 증기가 생성되고 증착되는 방식에 따라 크게 두 가지 범주로 분류됩니다. 이 구별을 이해하는 것이 이 분야를 이해하는 핵심입니다.
물리 증착 (PVD)
PVD에서는 원료 물질이 물리적으로 증기로 변환됩니다. 이는 일반적으로 진공 챔버에서 고에너지 공정을 통해 이루어지며, 증착 자체에는 화학 반응이 포함되지 않습니다.
이는 분자 단위의 샌드블라스팅 형태라고 생각할 수 있습니다. 원자가 고체 타겟에서 떨어져 나와 직선으로 이동하여 경로에 있는 모든 것을 코팅합니다. 일반적인 PVD 기술에는 스퍼터링과 열 증발이 있습니다.
화학 증착 (CVD)
CVD에서는 기판 표면에서의 화학 반응을 통해 막이 형성됩니다. 기체 전구체 화학 물질이 반응 챔버로 유입되어 가열된 기판에서 분해 및 반응하여 원하는 박막을 형성합니다.
이는 정밀하게 제어된 응축과 더 유사합니다. 화학 전구체가 모든 면에서 물체를 둘러싸서 매우 균일한 코팅을 가능하게 합니다. 주요 예시로는 플라즈마 강화 CVD (PECVD) 및 원자층 증착 (ALD)이 있습니다.
장단점 이해하기
PVD와 CVD 사이의 선택은 임의적이지 않으며, 최종 제품의 특정 요구 사항에 따라 결정됩니다. 각 방법에는 고유한 장점과 한계가 있습니다.
PVD: 단순성과 시선 방향
PVD에서 기화된 원자는 직선으로 이동하기 때문에 시선 방향 공정입니다. 이는 평평한 표면에 고순도 코팅을 하는 데 탁월하지만, 언더컷이나 숨겨진 표면이 있는 복잡한 3차원 형상을 덮는 데는 덜 효과적입니다.
CVD: 균일성과 순도
CVD는 복잡한 형상을 균일하게 덮을 수 있는 고도로 균일한 코팅을 생성하는 데 탁월합니다. 증착이 표면 화학 반응을 통해 이루어지므로 전구체 가스가 기판의 모든 부분에 도달할 수 있습니다. 이 공정은 극도로 순수하고 밀도가 높은 막을 생성할 수 있습니다.
산업 전반의 실제 응용 분야
증착은 수많은 현대 제품 뒤에 숨겨져 있지만 필수적인 공정입니다. 그 응용 분야는 박막에 공학적으로 적용되는 특정 특성에 의해 정의됩니다.
전자 및 반도체용
박막은 모든 집적 회로의 구성 요소입니다. 증착은 실리콘 웨이퍼에 트랜지스터와 커넥터를 형성하는 절연성, 전도성 및 반도체성 층을 증착하는 데 사용됩니다.
광학 성능용
안경부터 과학 기기에 이르기까지 거의 모든 고성능 렌즈는 박막을 사용합니다. 이 층은 반사 방지 코팅, 고반사 거울 및 빛을 조작하는 필터를 생성하기 위해 적용됩니다. 이 기술은 태양 전지 제조에도 중요합니다.
기계적 보호용
증착된 막은 기본 재료보다 훨씬 더 내구성이 강한 표면을 만들 수 있습니다. 이러한 막은 공작 기계 및 엔진 부품에 내마모성을 제공하고, 항공 우주 분야에서 열 장벽을 생성하며, 민감한 부품에 내식성을 제공합니다.
목표에 맞는 올바른 선택
올바른 증착 방법은 재료, 기판의 모양 및 최종 제품의 기능적 목표에 전적으로 달려 있습니다.
- 집적 회로 또는 반도체 장치 생성에 중점을 둔다면: 다양한 전도성, 절연성 및 반도체성 층을 극도로 정밀하게 증착하기 위해 PVD와 CVD 모두에 의존하게 될 것입니다.
- 광학 특성 향상에 중점을 둔다면: PVD는 반사 방지 렌즈 코팅을 생성하는 데 종종 표준이며, CVD 및 그 변형은 고순도 광학 도파관 제조에 중요합니다.
- 내구성 및 내식성 향상에 중점을 둔다면: PVD는 공구에 단단하고 내마모성 코팅을 적용하는 데 탁월하며, CVD는 복잡한 산업 부품에 고도로 균일한 보호층을 생성할 수 있습니다.
궁극적으로 증착을 이해하는 것은 현대 기술을 정의하는 재료 특성을 잠금 해제하는 핵심입니다.
