본질적으로 화학 기상 증착법(CVD)은 고순도, 결정질 나노 물질을 합성하는 주요 기술입니다. 이는 그래핀, 탄소 나노튜브(CNT), 탄소 나노섬유(CNF)를 포함한 다양한 중요 탄소 기반 구조를 생산하는 데 가장 두드러지게 사용됩니다. 이 방법은 또한 폴리실리콘 및 이산화규소와 같은 필수 박막을 생성하는 반도체 산업의 초석이기도 합니다.
CVD의 핵심 가치는 정밀도에 있습니다. 기체 상태의 화학 물질을 기판 위에서 반응시킴으로써, 재료의 원자 수준 성장에 대한 탁월한 제어를 제공하여 구조적 무결성이 가장 중요한 고성능 나노 물질을 제조하는 데 선호되는 방법이 됩니다.
핵심 원리: 기체로부터 재료 구축
CVD는 근본적으로 하향식(bottom-up) 제조 공정입니다. 재료를 깎아내는 것이 아니라 층층이 쌓아 올려 최종 제품의 특성에 대한 뛰어난 제어를 제공합니다.
기체에서 고체로
이 공정은 하나 이상의 휘발성 전구체 가스를 가열된 기판이 있는 반응 챔버로 도입하는 것을 포함합니다. 이 가스들은 기판 표면 근처에서 분해 및 반응하여 고체 물질이 증착되어 박막 또는 나노 구조를 형성하게 됩니다.
촉매의 역할
특히 탄소 나노튜브와 같은 많은 첨단 나노 물질의 경우, 촉매 CVD(CCVD)가 표준입니다. 이 변형에서는 촉매(예: 철, 니켈 또는 코발트)의 미세한 나노 입자가 기판 위에 놓입니다. 이 촉매들은 나노튜브 성장을 유도하는 "씨앗" 역할을 하여 직경과 구조에 대한 상당한 제어를 제공합니다.
주요 CVD 변형
기본 CVD 원리는 다양한 재료 및 응용 분야에 맞게 조정될 수 있습니다. 일반적인 변형에는 다음이 포함됩니다.
- 저압 CVD (LPCVD): 기상 반응을 줄여 매우 균일한 박막을 생성합니다.
- 플라즈마 강화 CVD (PECVD): 플라즈마를 사용하여 전구체 가스에 에너지를 공급하여 훨씬 낮은 온도에서 증착이 가능하게 합니다.
- 유기금속 CVD (MOCVD): 유기금속 화합물을 전구체로 사용하여 첨단 반도체 및 광전자 장치 제조에 일반적입니다.
CVD 합성 나노 물질 심층 분석
CVD는 광범위한 재료에 사용될 수 있지만, 소수의 고부가가치 나노 물질군 생산과 동의어가 되었습니다.
탄소 동소체: 스타 플레이어
CVD는 고품질 탄소 나노 물질을 합성하는 선도적인 방법입니다.
- 그래핀: CVD를 통해 대형 시트로 성장하는 단일 원자층 탄소 원자로, 유연 전자 제품, 센서 및 복합 재료에 사용됩니다.
- 탄소 나노튜브 (CNT): 그래핀이 말려 형성된 믿을 수 없을 정도로 강하고 전도성이 있는 실린더. CVD는 구조적 제어와 비용 효율성으로 인해 선호됩니다.
- 탄소 나노섬유 (CNF): CNT와 유사하지만 내부 구조가 다르며 종종 복합 재료 및 에너지 저장에 사용됩니다.
- 풀러렌: 특수 CVD 기술로도 합성될 수 있는 공 모양의 탄소 분자(버키볼 등).
전자 제품의 필수 박막
새로운 나노 물질 외에도 CVD는 주류 기술에서 중요한 역할을 합니다.
- 폴리실리콘: 태양광 발전(PV) 공급망 및 집적 회로 제조에 광범위하게 사용되는 중요 재료입니다.
- 이산화규소 (SiO₂): 사실상 모든 현대 마이크로칩의 기본 구성 요소인 고순도 절연 박막으로, 일반적으로 LPCVD를 통해 증착됩니다.
첨단 코팅 및 복합 재료
CVD의 다용성은 기존 재료를 향상시키는 데 사용될 수 있습니다. 금속, 세라믹 및 유리와 같은 기판에 매우 내구성이 뛰어난 기능성 코팅을 적용하여 내부식성, 내마모성 및 열 안정성을 향상시키는 데 사용됩니다. 이 공정은 또한 직물에 나노 물질을 침투시켜 첨단 복합 재료를 만드는 데 사용될 수 있습니다.
상충 관계 및 고려 사항 이해
어떤 기술도 완벽하지 않습니다. 신뢰할 수 있는 평가는 화학 기상 증착법의 강점과 한계를 모두 이해하는 것을 필요로 합니다.
정밀 제어의 이점
CVD를 선택하는 주된 이유는 제어입니다. 이는 높은 순도와 구조적 균일성을 가진 박막 및 나노 구조를 생성합니다. 복잡한 3차원 표면을 등방성으로 코팅할 수 있는 능력은 물리적 기상 증착(PVD)과 같은 단일 방향성 방법보다 큰 이점입니다.
공정 조건의 과제
CVD는 종종 매우 높은 온도와 진공 조건이 필요하며, 이는 높은 에너지 소비와 정교하고 값비싼 장비를 의미합니다. 일관된 결과를 대규모로 얻기 위해 여러 전구체 가스의 유량을 관리하는 것도 복잡할 수 있습니다.
환경 및 안전 요인
CVD에 사용되는 전구체 가스는 유독성, 인화성 또는 부식성이 있을 수 있으므로 엄격한 안전 프로토콜이 필요합니다. 또한, CNT와 같은 나노 물질의 합성 공정 자체는 재료 소비 및 배출에 대한 신중한 제어를 통해 관리해야 하는 잠재적인 생태독성 영향을 가집니다.
목표에 맞는 올바른 선택
합성 방법을 선택하는 것은 원하는 재료와 최종 응용 분야에 전적으로 달려 있습니다.
- 최첨단 전자 제품 또는 복합 재료에 중점을 두는 경우: CVD는 이러한 까다로운 응용 분야에 필요한 고품질 그래핀 및 탄소 나노튜브를 생산하는 업계 표준 방법입니다.
- 반도체 또는 태양 전지 제조에 중점을 두는 경우: 폴리실리콘 및 이산화규소의 균일한 박막을 증착하기 위한 확립된 CVD 공정은 필수적입니다.
- 표면 특성 향상에 중점을 두는 경우: CVD는 극한 환경을 견딜 수 있는 내구성이 뛰어난 고성능 코팅을 만드는 강력한 솔루션을 제공합니다.
원리와 대상 재료를 이해함으로써 CVD의 정밀도를 활용하여 차세대 기술의 기반 구성 요소를 구축할 수 있습니다.
요약표:
| 재료 범주 | 주요 예시 | 주요 응용 분야 |
|---|---|---|
| 탄소 동소체 | 그래핀, 탄소 나노튜브 (CNT), 탄소 나노섬유 (CNF) | 유연 전자 제품, 센서, 복합 재료, 에너지 저장 |
| 반도체 박막 | 폴리실리콘, 이산화규소 (SiO₂) | 태양 전지, 집적 회로, 마이크로칩 |
| 첨단 코팅 및 복합 재료 | 금속/세라믹의 내구성 코팅, 침투된 직물 | 내부식성/내마모성, 열 안정성, 첨단 복합 재료 |
연구 또는 생산 요구 사항에 맞는 고순도 나노 물질 합성을 시작할 준비가 되셨습니까? KINTEK은 화학 기상 증착 공정을 위한 최첨단 실험실 장비 및 소모품 공급을 전문으로 합니다. 차세대 전자 제품, 첨단 복합 재료 또는 내구성 있는 코팅을 개발하든 관계없이 당사의 전문 지식은 정확하고 신뢰할 수 있는 결과를 얻을 수 있도록 보장합니다. 당사 솔루션이 재료 혁신을 어떻게 가속화할 수 있는지 논의하려면 지금 문의하십시오!

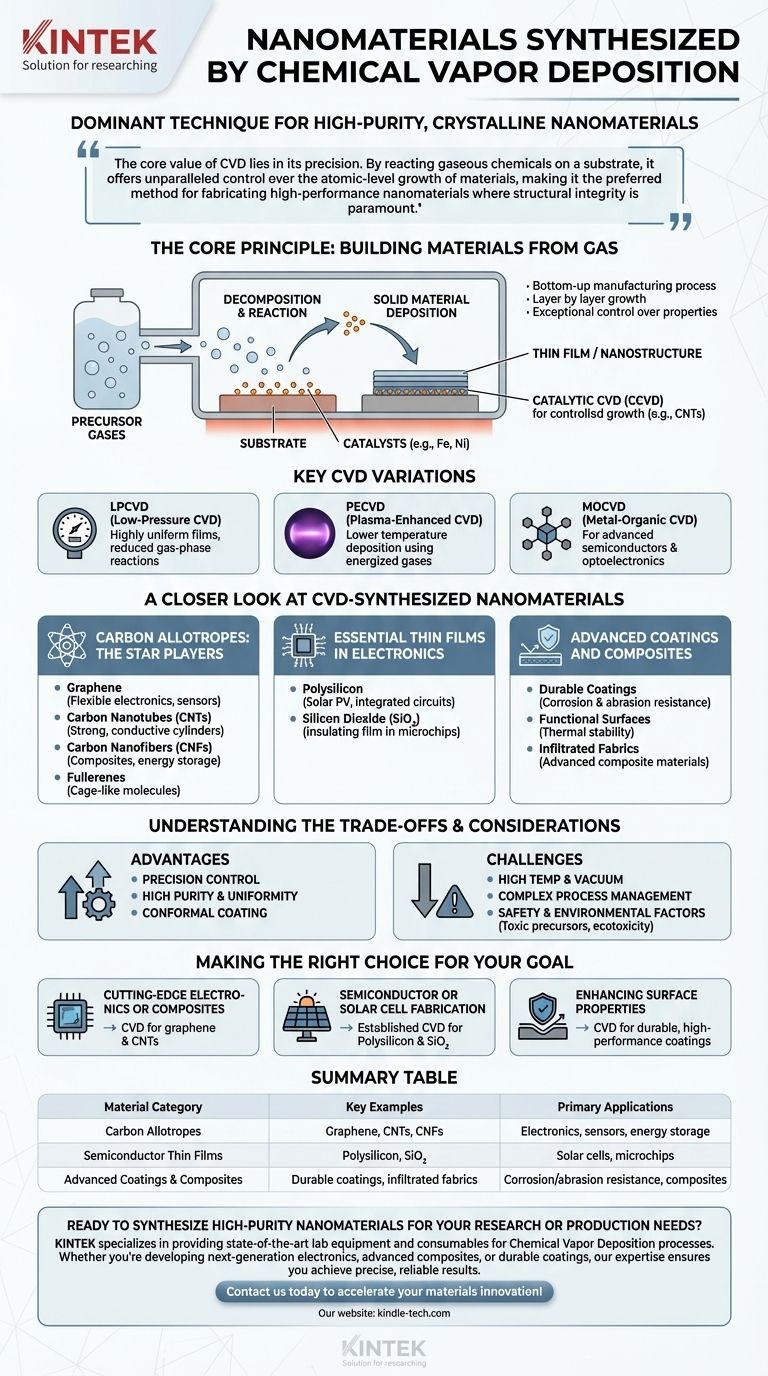

시각적 가이드
