소개
CIP(Cold Isostatic Pressing) 및 Metal Mold Pressing은 다양한 제품 제조에 사용되는 재료를 가압하는 두 가지 방법입니다. CIP는 액체가 채워진 용기에 재료에 압력을 가하는 공정인 반면, Metal Mold Pressing은 두 다이 사이에서 재료를 압착하는 방법입니다. 두 방법 모두 고밀도 구성 요소를 만드는 데 사용되지만 필요한 복잡성 수준과 최종 결과 측면에서 다릅니다. 이러한 차이점을 이해하면 제조업체가 요구 사항에 가장 적합한 방법을 결정하는 데 도움이 될 수 있습니다.
CIP 및 금형 프레스의 정의
CIP 및 금형 압착은 고품질 세라믹 제품을 생산하는 데 널리 사용되는 두 가지 방법입니다. CIP(Cold Isostatic Pressing)는 고압의 물이나 오일을 사용하여 분말을 금형에 압축하는 기술입니다. 모든 방향으로 균일하게 압력을 가하여 결함이 없는 치밀한 세라믹 제품을 만듭니다. 이 방법은 높은 강도와 정밀도가 요구되는 복잡한 형상과 대형 부품을 생산하는 데 이상적입니다.
한편, 금형 프레스는 금형을 사용하여 세라믹 분말을 원하는 형태로 성형하는 것입니다. 금형에 분말을 채운 다음 유압 프레스를 사용하여 압착합니다. 이 방법은 높은 정확도와 일관성이 요구되는 간단한 형상 및 작은 부품을 생산하는 데 적합합니다. 금형 프레스를 사용하여 생산된 세라믹 제품은 종종 CIP를 사용하여 생산된 것보다 밀도가 낮지만 여전히 고품질입니다.
원칙적으로 CIP와 금형 프레스는 가압 공정이 다릅니다. CIP는 액체 압력을 사용하여 재료에 등압을 적용하는 반면 금형 프레스는 일축 압력만 적용합니다. 따라서 CIP는 금형과의 마찰이 없어 균일한 밀도와 균일한 제품을 생산할 수 있습니다.
CIP는 금속 및 세라믹 부품 생산을 위한 분말 기반의 그물 모양에 가까운 기술입니다. 이는 금형 가공으로 알려진 또 다른 공정과 매우 유사합니다. CIP는 Blaise Pascal이 제안한 원칙에 따라 작동합니다. 이 원리는 파스칼의 법칙으로 널리 알려져 있으며 밀폐된 유체에 가해진 압력은 압력 크기의 변화 없이 유체 전체에 걸쳐 모든 방향으로 전달됩니다.
반대로 금형 프레스는 CIP와 매우 유사합니다. 금형과 하부 펀치로 둘러싸인 공간에 분말 재료를 충전하는 압착 방식입니다. 그런 다음 상하 펀치 사이의 거리를 좁혀 압축합니다. 산업용 금형 프레스 장비는 분말 충전에서 성형체 제거까지 일련의 자동화 프로세스를 갖추고 있습니다.
요약하면 CIP와 금형 프레스는 세라믹 제품을 생산하는 데 사용되는 두 가지 다른 기술이며 각각 장단점이 있습니다. 사용할 방법의 선택은 생산 중인 제품의 특정 요구 사항에 따라 다릅니다. CIP는 고강도 및 정밀도가 요구되는 복잡한 형상 및 대형 부품 생산에 적합하며, 금형 프레스는 높은 정확도 및 일관성이 요구되는 단순한 형상 및 소형 부품 생산에 적합합니다.
CIP 및 금형 프레스의 원리
CIP 및 금형 압착은 세라믹 재료를 생산하는 데 일반적으로 사용되는 두 가지 방법입니다. 이 두 가지 방법의 주요 차이점은 세라믹 분말을 형성하는 데 사용되는 메커니즘입니다.
CIP
CIP 또는 냉간 정수압 압축은 가압 유체를 사용하여 세라믹 분말을 원하는 모양으로 압축합니다. 이 공정에는 분말을 유연한 금형에 넣은 다음 가압 유체에 담그는 작업이 포함됩니다. 압력이 모든 방향으로 균일하게 가해지기 때문에 균일한 밀도와 고품질의 제품을 얻을 수 있습니다. 이 기술은 다른 방법으로는 생산할 수 없는 비교적 크고 복잡한 모양의 부품에 가장 적합합니다.

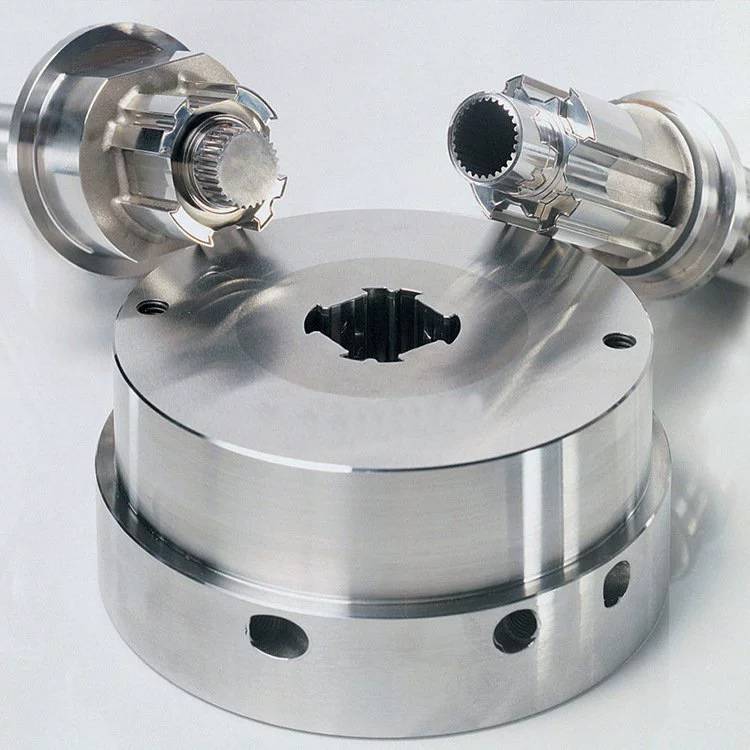

금형 프레스
한편, 금형 프레스는 세라믹 분말을 유압 프레스를 사용하여 금형에 압착하는 것입니다. 이 방법은 일반적으로 작고 복잡한 모양을 만드는 데 사용됩니다. 금형은 세라믹 분말을 형성하는 데 사용되며 제품은 고밀도 제품을 얻기 위해 소결됩니다.
주요 차이점
이 두 기술의 주요 차이점은 CIP는 가압 유체를 사용하여 세라믹 분말을 성형하는 반면 금형 압착은 금속 금형을 사용한다는 것입니다. CIP는 방향 특성, 불균일한 미세 구조 및 표면 아래 결함과 같은 주조와 관련된 일부 문제를 극복하는 고체 공정입니다.
CIP의 장점
CIP는 금형 압착에 비해 몇 가지 장점이 있습니다. 주요 이점 중 하나는 더 큰 설계 자유도를 허용하여 언더컷, 오버행 기능 또는 부분적으로 밀폐된 캐비티가 있는 부품을 생산할 수 있다는 것입니다. 또한 상대적으로 큰 부품에 적합하며 유일한 제한은 압력 용기 크기입니다. 또한 CIP 유연한 도구는 재사용이 가능하므로 각 부품에 값비싼 희생 금속 도구가 필요한 다른 프로세스보다 훨씬 저렴합니다.
금형 프레스의 장점
금형 프레스에도 장점이 있습니다. 일반적으로 작고 복잡한 모양을 만드는 데 사용되므로 스파크 플러그 절연체, 특수 마모 부품 및 전기 절연체와 같은 부품의 대량 생산에 이상적입니다. 또한 모양의 복잡성과 대규모 생산 실행에 이상적인 상대적으로 저렴한 공정입니다.
결론적으로 CIP와 금형 프레스는 모두 고품질 세라믹 재료 생산에 사용되는 중요한 기술입니다. 사용할 방법의 선택은 제품의 특정 요구 사항에 따라 다릅니다. CIP는 상대적으로 크고 복잡한 모양의 부품에 가장 적합하지만 금형 프레스는 작고 복잡한 모양을 만드는 데 가장 적합합니다. 이러한 기술의 원리를 이해하는 것은 실험실 장비 분야에서 일하는 모든 사람에게 필수적입니다.
가압 공정 비교
소개
실험실 장비의 세계에서는 CIP(냉간 정수압 압축) 및 금형 압축의 두 가지 가압 방법이 일반적으로 사용됩니다. 두 방법 모두 분말을 샘플로 사용하거나 추가 테스트를 위해 사용할 수 있는 단단하고 조밀한 물체로 압축하는 데 사용됩니다.
압력 적용
두 방법의 주요 차이점은 압력이 가해지는 방식에 있습니다. CIP에서는 분말을 유연한 용기에 넣고 모든 방향에서 동일한 압력으로 압축하여 균일한 밀도를 만듭니다. 금형 압착에서는 분말을 단단한 금형에 넣고 단방향 힘으로 압축하여 밀도 구배를 만듭니다.
선호하는 애플리케이션
특정 형상을 원할 때 금형 프레스가 선호되는 경우가 많고 균일성이 필요할 때 CIP가 선호됩니다. 또한 CIP는 압축하기 어렵거나 압력을 받으면 균열이 발생하는 경향이 있는 재료에 더 적합합니다. 전반적으로 CIP와 금형 프레스 사이의 선택은 실험 또는 응용 프로그램의 특정 요구 사항에 따라 다릅니다.
CIP의 장점
CIP는 다른 유사한 프로세스에 비해 몇 가지 이점을 제공합니다. 이러한 장점 중 하나는 다양성입니다. CIP는 다른 방법으로는 생산할 수 없는 어려운 형상을 생산하는 데 사용할 수 있습니다. 또한 CIP를 사용하여 대형 재료를 생산할 수 있습니다. 이 방법으로 생산되는 재료의 크기에 대한 유일한 제한은 압력 용기의 크기입니다.
금형 프레스의 장점
특정 형상을 원하는 경우 금형 프레스가 선호됩니다. 이 방법은 단순한 형상의 대량 생산에 자주 사용됩니다. 또한 금형 프레스는 공정이 단순하기 때문에 CIP보다 빠른 경우가 많습니다.
실험실에서의 CIP 응용
CIP는 일반적으로 실험실에서 다양한 응용 분야에 사용됩니다. 예를 들어, 소결하기 전에 더 높은 밀도에 도달하고 싶을 때, 소결하기 전에 펠릿이 계속 떨어져 나갈 때 또는 종횡비가 큰 경우에 사용됩니다. CIP는 도넛과 같은 불규칙한 모양이나 길이에 따라 치수가 변하는 모양을 누를 때도 사용됩니다.
CIP 웨트백 및 몰드
Cold Isostatic Pressing은 백 외부가 압착 유체에 의해 젖기 때문에 "wetbag" 압착이라고도 합니다. CIP는 샘플을 압축하기 위해 적절한 백이 필요하지만 매우 쉽고 저렴한 옵션이 많이 있습니다. 라텍스 및 고무와 같은 얇고 유연한 재료도 그다지 늘어나지 않는 것에 대해 압력을 가할 때 이러한 고압 하에서 특별히 크게 변형(늘어나지) 않기 때문에 매우 높은 압력에 견딜 수 있습니다.
결론
CIP와 금형 프레스에는 모두 장단점이 있습니다. 사용할 방법의 선택은 실험 또는 응용 프로그램의 특정 요구 사항에 따라 다릅니다. 그러나 CIP는 더 다재다능하며 균일성이 필요할 때 선호됩니다. 특정 형상을 원할 때나 단순한 형상을 대량 생산할 때 금형 프레스가 선호됩니다.
밀도 분포의 차이
고밀도 세라믹 또는 금속 부품을 생산하는 두 가지 일반적인 방법은 CIP(냉간 등압 성형) 및 금속 성형 성형입니다. 이 두 가지 방법의 주요 차이점은 분말이 압축되는 방식으로 최종 부품의 밀도 분포에 차이가 있습니다.
CIP
CIP에서는 분말을 고무 몰드에 넣고 모든 방향에서 고압 등압 압축을 받습니다. 그 결과 부품 전체에 균일한 밀도 분포가 생성됩니다. 모든 방향에서 압력이 가해지기 때문에 벽 마찰이 없기 때문에 모양에 관계없이 실질적으로 균일한 입자 구조와 밀도의 콤팩트가 생성됩니다. 균일한 밀도 분포가 필요한 경우 CIP가 선호됩니다.
금형 프레스
한편, 금형 프레스에서는 분말이 금형에서 고압으로 압축되어 부품 전체에 밀도 구배가 생깁니다. 가장 높은 밀도는 부품의 중앙에 있으며 밀도는 가장자리로 갈수록 감소합니다. 이는 금형 가장자리 근처의 분말 입자가 중앙에 있는 분말 입자보다 압력이 적기 때문입니다. 불규칙한 입자 형태를 가진 분말은 일반적으로 생 강도를 향상시키는 CIP에 선호됩니다. 그러나 금형 프레스에서는 거친 분말과 미세한 분말이 모두 성공적으로 사용되었습니다.
비교
이 두 가지 방법 중 선택은 최종 제품의 원하는 속성에 따라 다릅니다. 균일한 밀도 분포가 필요한 경우 CIP가 선호됩니다. 금속 몰드 프레싱은 일반적으로 밀도 구배가 필요할 때 사용됩니다. CIP 동안 금속 분말의 치밀화 거동과 그에 따른 최종 부품의 품질은 금속 분말의 형태학적 및 기계적 특성 모두에 의해 영향을 받습니다.
결론적으로 CIP와 금형 프레스는 모두 장단점이 있으며 적절한 방법의 선택은 특정 용도에 따라 다릅니다. 균일한 밀도 분포가 필요할 때 CIP가 선호되는 반면, 밀도 구배가 필요할 때 금형 프레스가 일반적으로 사용됩니다.
CIP 처리 유형
CIP 공정을 사용하여 고품질 실험실 장비를 생산하는 경우, HIP(Hot Isostatic Pressing) 및 CIP(Cold Isostatic Pressing)의 두 가지 주요 처리 방법 유형이 있습니다.
열간 정수압 성형(HIP)
Hot Isostatic Pressing은 금속 분말을 고체 부품으로 통합하기 위해 고온과 압력을 이용하는 공정입니다. 그것은 아르곤 대기 또는 3000ºF까지 가열되고 최대 100,000psi까지 가압된 기타 가스 혼합물의 사용을 포함하여 분말 및 기타 재료를 조밀한 사전 성형 금속, 플라스틱 및 세라믹으로 처리합니다. HIP는 고밀도 재료를 만드는 데 사용되므로 고강도, 인성 및 내마모성이 요구되는 부품을 생산하는 데 이상적입니다. HIP는 일반적으로 고성능 세라믹, 페라이트 및 초경합금의 생산, 니켈 기반 초합금 및 티타늄 분말의 그물 모양 성형, 고속 공구강의 압축, 유사 및 이종 재료의 확산 결합 및 제거에 사용됩니다. 항공 우주 주물의 공극.
냉간 정수압 성형(CIP)
Cold Isostatic Pressing은 모든 방향에서 고압을 사용하여 금속 분말을 고체 부품으로 압축하는 과정입니다. 분말을 고무틀에 넣은 후 모든 방향에서 고압을 가하여 균일한 밀도와 모양을 만듭니다. CIP는 더 다공성이고 가벼운 재료를 만드는 데 사용됩니다. HIP와 달리 CIP는 밀도가 낮고 균일성이 더 필요한 부품을 만드는 데 사용됩니다. CIP는 의료용 임플란트 및 스테인리스 스틸 필터 카트리지를 비롯한 다양한 산업에서 사용됩니다.
젖은 가방 처리
습식 백 냉간 정수압 성형(CIP)에서 재료는 사전 성형된 다음 유연한 백 또는 몰드에 밀봉됩니다. 백은 압력 용기의 유압 유체(예: 오일 또는 물) 내에 배치됩니다. 일반적으로 10,000~60,000psi의 압력이 유체에 가해지며 재료 전체에 고르게 분포됩니다. 이 방법은 왜곡을 줄이고 정확도를 개선하며 공기 포획 및 보이드의 위험을 줄이는 데 도움이 됩니다.
드라이 백 처리
드라이 백 냉간 정수압 성형(CIP)에서는 재료를 금형에 넣고 모든 방향에서 고압을 가합니다. 습식 백 처리와 달리 이 방법에는 작동유가 사용되지 않습니다. 금형을 챔버에 넣고 가압하여 균일한 밀도와 모양을 만듭니다.
온간 정수압 성형(WIP)
Warm Isostatic Pressing은 약 200-400°C의 온도에서 금속 분말을 고체 부품으로 압축하는 공정입니다. WIP는 CIP보다 밀도가 높지만 HIP보다 밀도가 낮은 부품을 만드는 데 사용됩니다. 그것은 일반적으로 의료, 항공 우주 및 자동차 응용 분야의 구성 요소 생산에 사용됩니다.
결론적으로 CIP와 HIP 모두 고품질 실험실 장비를 생산하는 효과적인 방법입니다. 방법의 선택은 생산되는 제품의 특정 요구 사항과 비용 및 생산 시간과 같은 요소에 따라 달라집니다. 두 가지 방법에 대한 경험이 있고 특정 요구 사항에 가장 적합한 결정을 내리는 데 도움을 줄 수 있는 평판이 좋은 실험실 장비 제조업체와 협력하는 것이 중요합니다.
웨트 백 공정
CIP 및 Metal Mold Pressing은 세라믹 및 금속 부품 제조에 일반적으로 사용되는 두 가지 방법입니다. 습식 백 공정은 세라믹 또는 금속 분말의 슬러리를 유연한 백에 부은 다음 고압을 가하여 분말을 고체 형태로 압축하는 이러한 방법의 특정 응용 프로그램입니다.
웨트백 공정 개요
습식 백 공정은 순도와 균일성이 높은 부품을 생산하는 데 특히 적합합니다. 최종 제품의 특성에 영향을 줄 수 있는 결합제나 첨가제가 필요하지 않습니다. 이 프로세스에는 여러 단계가 포함됩니다.
- 도구 설계: 도구 또는 "가방"은 엘라스토머 소재로 만들어지며 공정 중 수축을 고려하여 최종 부품의 모양에 맞게 설계됩니다.
- 파우더 로딩: 사용된 파우더의 겉보기 및 패킹 밀도를 기반으로 계산되는 특정 양의 금속 파우더가 도구에 배치됩니다.
- 다짐: 이 도구는 마개로 일시적으로 닫히고 부드럽게 진동하여 분말 입자가 재구성되고 포장될 수 있도록 합니다. 충전 밀도에 도달하면 분말의 부피가 감소하고 마개가 분말에 대해 완전히 밀려 감소된 부피를 보상합니다. 그런 다음 가방을 밀봉합니다.
- 등압 압축: 캡슐화된 분말을 유압 유체로 채워진 압력 용기 내부에 배치하여 압력을 증가시켜 분말을 등압 압축합니다. 분말은 분말 입자가 굳을 수 있도록 짧은 체류 기간 동안 최고 압력 상태로 유지됩니다.
- 압력 해제: 분말이 느슨한 골재에서 부분적으로 조밀한 콤팩트로 변환되는 동안 유연한 도구가 원래 모양으로 수축되도록 압력이 점진적으로 해제됩니다.
- 부품 추출: 통합된 부품은 75 – 85%의 일반적인 밀도로 도구에서 추출되어 조심스럽게 취급하고 다음 공정으로 옮길 수 있도록 충분한 생체 강도를 제공합니다. 후속 후처리는 녹색 부분을 전체 밀도로 통합하는 것을 목표로 합니다.
장점과 한계
Wet Bag 공정은 다른 방법에 비해 몇 가지 장점이 있습니다. 균일한 미세 구조, 형상 복잡성 및 낮은 툴링 비용으로 부품을 생산하는 솔리드 스테이트 가공 기술입니다. 확장 가능하여 최소한의 재료 낭비로 거의 그물 모양의 부품을 생산할 수 있습니다. 이 공정은 대형 부품 생산에 적합하며 다른 기술보다 밀도가 높은 부품을 생산할 수 있습니다.
그러나 Wet Bag Process에는 몇 가지 제한 사항이 있습니다. 그것은 비교적 수동적이며 특정 유형의 분말 처리로 제한됩니다. 용기 기능과 용량도 제한되어 있어 생산할 수 있는 부품의 크기와 모양에 영향을 미칠 수 있습니다.
결론적으로, 습식 백 공정은 높은 수준의 순도와 균일성을 지닌 고품질 세라믹 및 금속 부품을 생산하기 위한 다재다능하고 효과적인 방법입니다. CIP와 금형 프레스 중 선택은 생산되는 부품의 특정 요구 사항에 따라 달라지며 각 방법의 장점과 한계를 신중하게 고려하는 것이 중요합니다.
드라이백 공정
Dry Bag 공법은 고압용기에 압축고무틀을 통해 압력을 전달하여 성형고무틀에 충전된 분말을 성형하는 공법입니다. 이 방법은 노동력을 절약하는 자동 작동으로 단순하고 제한된 다양한 제품의 대량 생산에 적합합니다.
Dry Bag 공정의 두 가지 시스템
Dry Bag 공정은 원주 + 축 가압 시스템과 원주 가압 시스템의 두 가지 시스템으로 분류됩니다. 원주 + 축 가압 시스템은 금형의 외부 표면과 캡 모양의 가압 고무 금형의 상단 표면에서 압력을 가합니다. 이에 반해 원주방향 가압방식은 성형고무몰드의 외면에서만 원통형 가압고무몰드를 통해 압력을 가하는 방식이다. 그러나 분말의 유체와 같은 성질 때문에 압분체에 가해지는 압력은 등압과 거의 같다.
드라이 백 공정 대 습식 백 공정
드라이 백 공정과 습식 백 공정은 두 가지 등압 압축 방법입니다. 습식 백 등압 압축은 가압 유체에 완전히 잠긴 밀봉된 엘라스토머 몰드에서 분말을 압축하는 것과 관련됩니다. 습식 백 isopressing은 특수 부품의 소량 생산, 시제품 제작 및 연구 개발에 사용됩니다. 드라이 백 등압에서 엘라스토머 몰드는 등압 프레스의 필수적인 부분입니다. 이와 같이 적용된 압력은 대부분 이축입니다. 드라이 백 등압 압축의 주요 장점은 점화 플러그 절연체 제조와 같은 대량 생산을 위해 자동화할 수 있다는 것입니다.
드라이백 공정의 장점
드라이 백 정수압 성형은 축대칭 형상을 가진 상대적으로 작은 카바이드 제품을 생산하는 효율적인 방법입니다. 압력은 고압 펌프를 통해 축적됩니다. 압축 챔버의 보어에 설치된 멤브레인을 통해 방사형으로 WC-Co 분말로 채워진 탄성 압축 금형으로 전달됩니다. 드라이 백 프레스의 주요 장점은 자동화 가능성으로 로드, 튜브, 부시, 볼, 플런저, 드릴, 나사, 노즐, 등. 건식 정수압 성형의 도움으로, 정밀한 외부 및 내부 치수로 거의 그물 모양의 중공 압분체를 압착하는 것이 가능하여 이러한 압분체의 가공량이 상당히 감소되어 결과적으로 칩 생성이 감소합니다. .

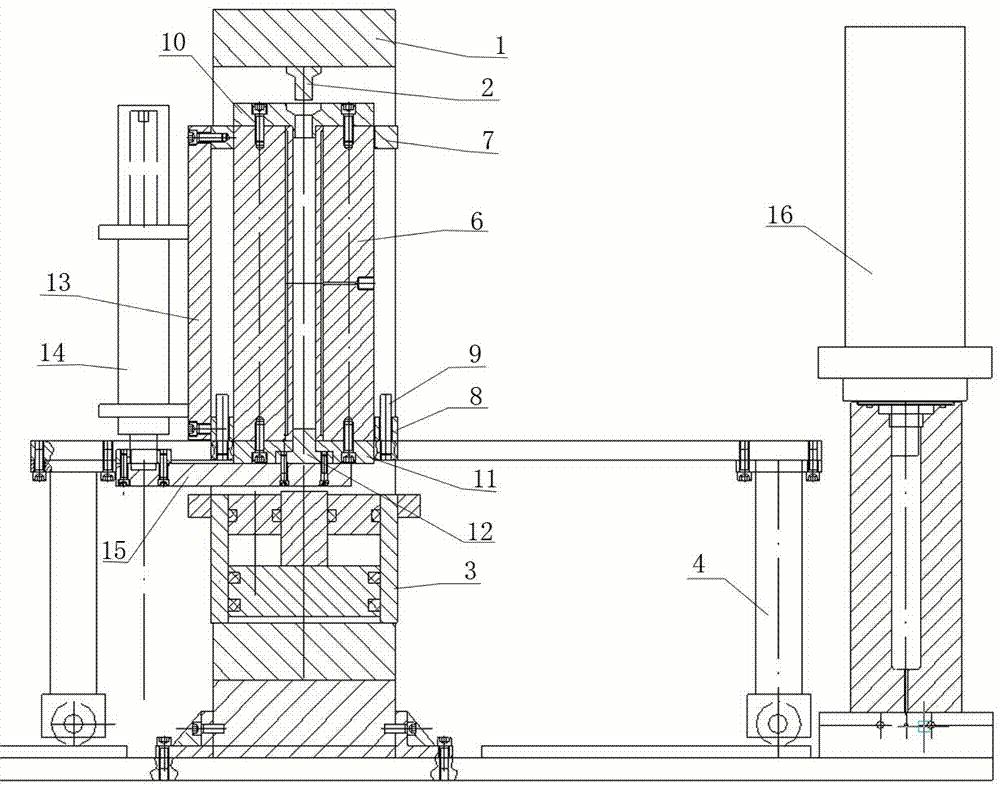

드라이 백 프레스의 구성 요소
드라이 백 프레스는 일반적으로 프레싱 프레임, 압력 용기, 프레싱 몰드 교환 시스템, 강력한 오일 압력 펌프, 청소 장치 및 최신 컴퓨터 제어 시스템으로 구성됩니다.
결론적으로 드라이백 프로세스는 고품질 실험실 장비를 생산하는 비용 효율적이고 효율적인 방법입니다. 대량 생산을 위해 자동화할 수 있기 때문에 단순하고 제한된 다양한 제품의 대량 생산에 이상적인 선택입니다. 건조 백 프레스는 또한 정확한 외부 및 내부 치수를 가진 거의 그물 모양의 중공 성형체를 생산할 수 있습니다. 이 공정은 축대칭 기하학을 가진 상대적으로 작은 카바이드 제품을 생산하는 데 적합합니다.
결론
CIP 와 금형 프레스는 모두 정밀한 밀도 분포로 고품질 제품을 생산하는 효과적인 방법이지만 접근 방식이 다릅니다. CIP는 보다 비용 효율적이고 유연한 옵션을 제공하여 최소한의 낭비로 복잡한 모양과 디자인을 생산할 수 있습니다. 반면에 금형 프레스는 높은 정확도와 균일성으로 간단한 형상을 대량으로 생산하는 데 더 적합합니다. 궁극적으로 두 가지 방법 중 선택은 응용 프로그램의 특정 요구 사항과 요구 사항에 따라 달라집니다.
