진공 분위기 용광로에서 진공 누출 감지의 중요성

진공 분위기 용광로와 그 응용 분야

사용되는 일반적인 분위기

진공 분위기로는 각각 특정 처리 요구에 맞게 조정된 다양한 제어 환경에서 작동합니다. 이러한 환경에는 다음이 포함됩니다:

• 진공: 고온 소결 및 금속 가스 제거와 같이 가스 간섭을 최소화해야 하는 공정에 이상적입니다.
• 수소: 수소가 환원제 역할을 하는 침탄 및 어닐링과 같은 공정에서 필수적인 환원 분위기에 사용됩니다.
• 산소: 산화 공정에 자주 사용되며, 산화물 층을 형성하는 애플리케이션에 필수적입니다.
• 질소: 일반적으로 열처리 중 산화 및 탈탄을 방지하기 위한 보호 분위기로 사용됩니다.
• 불활성 가스(예: 아르곤): 고순도 금속 생산과 같이 오염을 방지해야 하는 공정에 적합한 비반응성 환경을 제공합니다.

이러한 각 분위기는 고유한 용도로 사용되므로 세라믹 및 야금에서 전자 및 화학 공정에 이르기까지 광범위한 산업 응용 분야를 수용할 수 있습니다.

광범위한 사용

진공 분위기로는 광범위한 산업 분야에서 없어서는 안 될 도구가 되었습니다. 응용 분야는 다음과 같습니다. 세라믹 및 야금 에서 전자 및 유리 제조 . 화학 산업에서는 복잡한 반응에서 최적의 결과를 보장하는 정밀한 재료 가공을 위해 이러한 용광로를 사용하는 경우가 많습니다. 기계 분야에서는 고온 실험 및 재료 테스트에, 내화 재료 및 특수 재료 산업에서는 분말 로스팅 및 세라믹 소결과 같은 공정에 이러한 용광로를 사용합니다. 또한 건축 자재 부문에서는 다양한 열처리를 위해 이러한 용광로를 활용하여 현대 제조 및 연구에서 용광로의 다재다능함과 중요한 역할을 강조합니다.

가스 기밀성 및 누출 표준

성능 특성

진공 분위기 용광로에서 진공 시스템의 기밀성은 가스 누출을 방지하는 기능을 정의하는 중요한 매개변수입니다. 이 특성은 시스템의 물리적 구멍이나 틈새를 통한 누출과 구성에 사용된 재료의 투과성이라는 두 가지 주요 요인의 영향을 받습니다. 밀폐된 환경을 유지하는 진공 시스템의 효과는 일반적으로 누출률로 정량화됩니다.

가스 기밀의 중요성을 더 잘 이해하려면 다음 측면을 고려하세요:

1. 누출 구멍 및 간격: 균열이나 틈새와 같은 물리적 결함은 가스가 빠져나가는 통로가 될 수 있습니다. 이러한 경로가 작고 적을수록 가스 기밀성이 향상됩니다.

2. 재료 투과성: 눈에 보이는 구멍이 없더라도 재료는 확산을 통해 가스 분자가 통과할 수 있습니다. 진공을 유지하려면 투과성이 낮은 고품질 소재가 필수적입니다.

3. 누출률: 주어진 기간 동안 시스템에서 빠져나가는 가스의 양을 측정한 수치입니다. 누설률이 낮을수록 가스 기밀성이 우수하다는 것을 나타냅니다.

요약하면, 진공 시스템의 기밀성은 물리적 구조의 무결성과 재료의 특성에 따라 달라지는 다각적인 특성입니다. 누설률은 다양한 진공 시스템의 성능을 평가하고 비교할 수 있는 실용적인 지표로 사용됩니다.

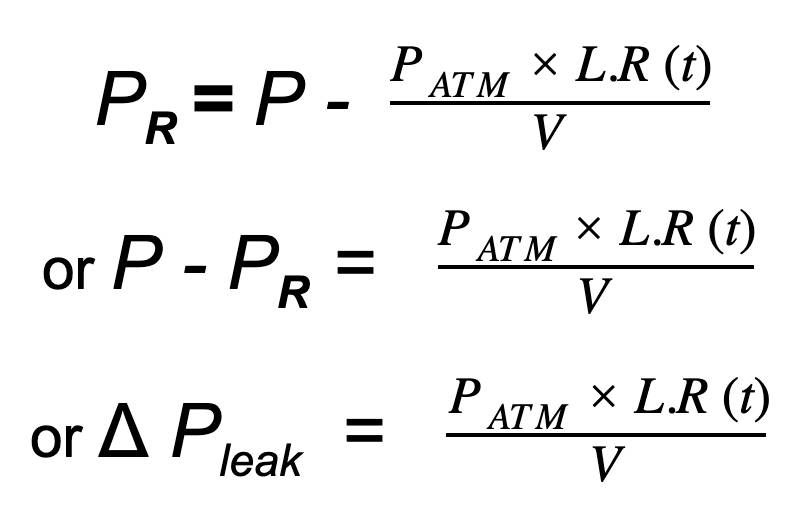

누설률 정의

표준에 정의된 누설률은 특정 조건에서 누설 구멍을 통과하는 가스의 양을 정량화하는 중요한 매개변수입니다. 구체적으로, 표준은 누출 구멍의 입구 압력이 1 * 0.1 * 10^5 Pa로 설정되고 출구 압력이 1.33 * 10^3 Pa 미만으로 유지될 때 누출률을 측정하도록 규정합니다. 이러한 측정은 테스트에 사용되는 공기의 온도 범위가 23°C ± 7°C이고 이슬점 온도가 -25°C 미만인 표준 조건에서 수행됩니다.

간단히 말해, 누설률은 단위 시간 동안 누출을 통해 빠져나가는 가스의 양입니다. 이 누설률은 진공 시스템의 무결성과 성능을 평가하는 데 매우 중요하며, 특히 진공 대기 용광로와 같은 애플리케이션에서 매우 중요합니다. 누설률이 낮을수록 일반적으로 시스템이 더 잘 밀봉되어 있음을 나타내며, 이는 원하는 진공 조건을 유지하고 용광로 내에서 수행되는 공정의 정확성과 신뢰성을 보장하는 데 필수적입니다.

누설률은 시스템의 전반적인 효율성과 효과에 직접적인 영향을 미치기 때문에 진공 시스템 운영자나 엔지니어에게 누설률에 대한 이해는 기본입니다. 이러한 표준화된 조건을 준수하고 누설률을 정확하게 측정하면 진공 대기로가 최적의 수준으로 작동하여 가스 누출과 관련된 잠재적 문제를 최소화할 수 있습니다.

진공 누출 감지의 목적과 원리

누출 감지의 목적

진공 누출 감지의 주요 목적은 단순히 시스템에서 가스 누출이 발생하고 있는지 여부를 파악하고 누출률의 크기를 정량화하는 것 이상으로 확장됩니다. 물리적 구멍이든 재료 투과성과 같은 더 미묘한 원인이든 누출의 정확한 위치를 정확히 파악하는 것도 중요합니다. 이러한 정확한 식별은 시스템을 수리하기 위한 목표 수정 조치를 구현하는 데 필수적입니다.

누수 위치 파악의 중요성을 설명하기 위해 다음 시나리오를 고려해 보세요:

기술자는 누출의 원인을 정확하게 파악함으로써 필요한 수리를 효율적이고 효과적으로 수행하여 진공 시스템의 무결성과 성능을 유지할 수 있습니다.

누출 감지의 기본 원리

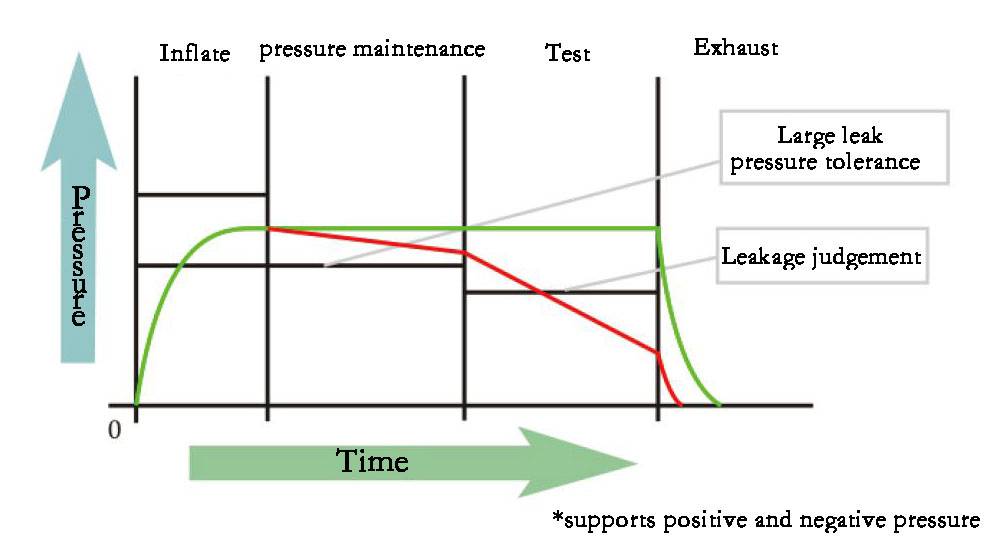

진공 시스템에서 누출 감지의 기본 원리는 시스템 내부와 외부 사이의 압력 차이를 활용하여 가스 흐름을 유도하는 것입니다. 그런 다음 특정 기술 방법을 사용하여 이 흐름을 모니터링하여 누출 구멍의 위치를 정확히 찾아냅니다. 일반적인 접근 방식 중 하나는 양압 누출 감지 방법 . 이 방법에서는 진공 시스템을 대기압보다 높은 압력으로 가스로 채웁니다. 이렇게 하면 가스가 시스템 내부에서 외부로 흐르도록 하는 압력 구배가 생성되어 누출 감지가 용이해집니다. 그런 다음 누출 탐지기 프로브를 사용하여 외부에서 누출되는 가스를 감지하여 누출 구멍의 위치와 가스가 누출되는 속도를 모두 식별할 수 있습니다.

또 다른 방법은 음압 누출 테스트 진공 누출 테스트 방법이라고도 합니다. 여기에서는 진공 시스템을 대기압보다 낮은 압력으로 펌핑합니다. 그런 다음 노즐을 사용하여 누출 가스를 외부에서 시스템에 분사합니다. 이렇게 하면 가스가 시스템 외부에서 내부로 흐르게 됩니다. 누출 감지기의 판독값 변화를 관찰하여 누출 구멍의 위치와 누출률을 모두 파악할 수 있습니다.

두 가지 방법 모두 진공 시스템의 무결성을 보장하는 데 중요하며, 특히 진공 대기 용광로와 같이 공정 결과를 위해 제어된 환경을 유지하는 것이 필수적인 응용 분야에서는 더욱 그렇습니다.

음압 리크 테스트

진공 리크 테스트라고도 하는 음압 리크 테스트는 진공 시스템에서 리크를 식별하고 정량화하는 데 사용되는 방법입니다. 이 프로세스에는 몇 가지 주요 단계가 포함됩니다:

1. 진공 상태 만들기: 먼저 진공 시스템을 진공 상태로 펌핑합니다. 이 단계를 통해 이후의 가스 흐름을 쉽게 감지하고 측정할 수 있습니다.

2. 누출 가스 소개: 특수 노즐을 사용하여 감지 가능한 가스(일반적으로 산업용 애플리케이션에서는 헬륨)를 시스템 외부 표면에 분사합니다. 이 가스는 작은 누출을 쉽게 관통할 수 있고 최신 누출 감지 장비를 사용하여 감지할 수 있기 때문에 선택됩니다.

3. 가스 흐름 관찰: 누출 가스가 시스템에서 결함을 만나면 압력 차이로 인해 외부에서 내부로 흐릅니다. 이 가스의 내부 흐름은 누출 테스터에 의해 감지됩니다.

4. 판독값 분석: 누출 테스터는 누출을 통한 가스 흐름의 존재와 크기에 해당하는 판독값의 변화를 모니터링하고 기록합니다. 이러한 판독값은 누출의 정확한 위치를 파악하고 누출률을 결정하는 데 도움이 됩니다.

이 방법은 아주 작은 누출도 감지할 수 있어 진공 시스템의 무결성과 성능을 유지할 수 있기 때문에 특히 효과적입니다. 누출 위치와 누출률을 파악하면 시스템을 수리하기 위한 시정 조치를 취할 수 있으므로 누출에 장기간 노출될 경우 발생할 수 있는 잠재적 문제를 예방할 수 있습니다.
