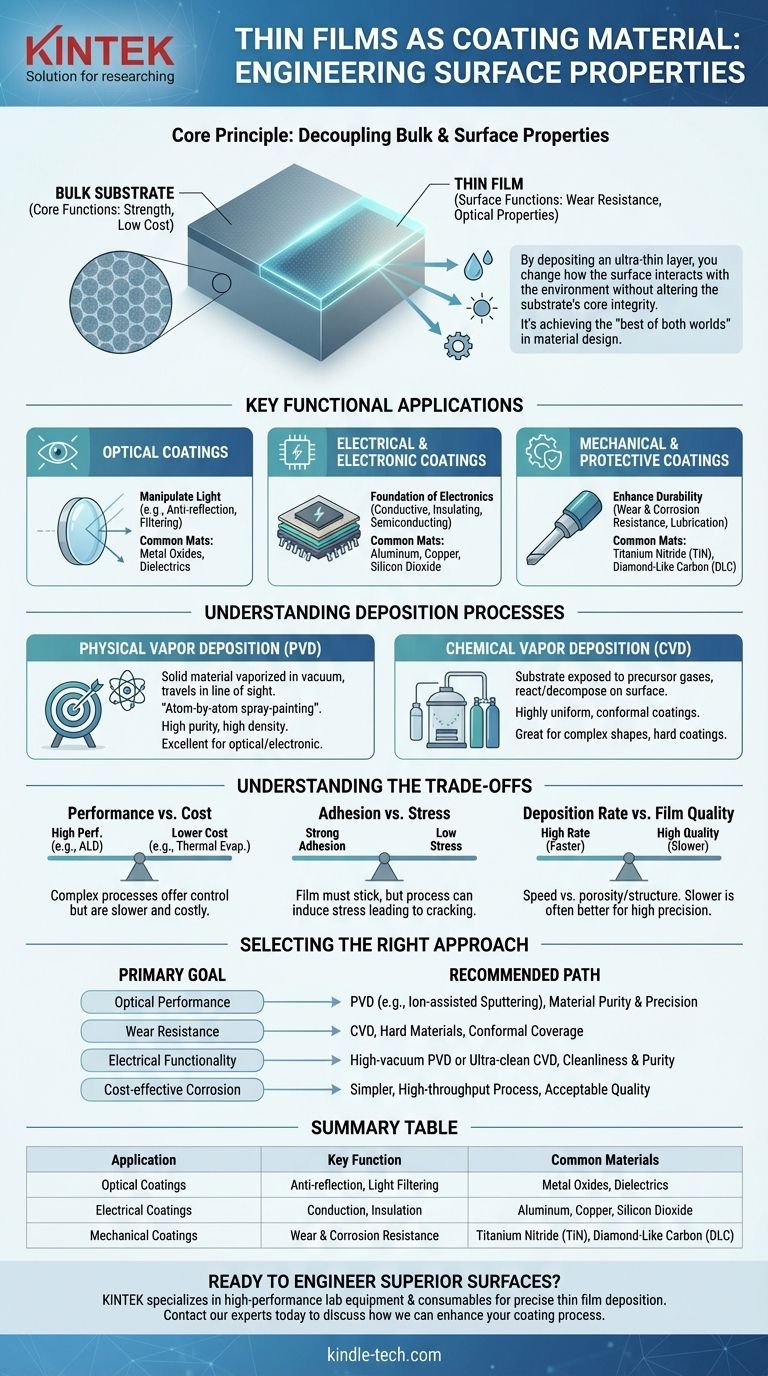

박막을 코팅 재료로 어떻게 사용할 수 있을까요? 7가지 주요 응용 분야 설명

박막은 다용도로 사용할 수 있으며 다양한 분야에서 코팅 재료로 사용할 수 있습니다.

일반적으로 기능, 내구성 및 미적 매력을 향상시키기 위해 표면에 적용됩니다.

박막은 반사 표면을 만들고, 빛으로부터 표면을 보호하고, 전도 또는 단열을 높이고, 필터를 개발하는 데 사용할 수 있습니다.

7가지 주요 응용 분야 설명

박막을 코팅 재료로 어떻게 사용할 수 있을까요? 7가지 주요 응용 분야 설명

1. 반사 표면 만들기

박막은 반사 표면을 만드는 데 중요한 역할을 합니다.

예를 들어, 얇은 알루미늄 층을 유리 시트와 접착하면 거울이 만들어집니다.

이 애플리케이션은 박막 소재의 반사 특성을 활용하여 빛을 리디렉션합니다.

2. 보호 코팅

박막은 빛, 자외선, 기계적 마모와 같은 환경적 요인으로부터 표면을 보호하는 데 사용할 수 있습니다.

반사 방지 코팅, 자외선 또는 적외선 방지 코팅, 스크래치 방지 코팅은 다양한 소재의 내구성과 수명을 향상시키기 위해 박막을 사용하는 일반적인 예입니다.

3. 전도성 또는 절연성 향상

박막은 용도에 따라 전도성 또는 절연성을 갖도록 설계할 수 있습니다.

이는 열과 전기의 제어가 중요한 전자 및 에너지 분야에서 특히 유용합니다.

예를 들어, 박막은 태양전지에서 태양광을 전기로 효율적으로 변환하는 데 사용됩니다.

4. 필터 개발

박막은 특정 파장의 빛이나 다른 형태의 방사선을 선택적으로 통과시키는 필터를 개발하는 데도 사용됩니다.

이는 빛 투과에 대한 정밀한 제어가 필요한 광학 및 전자 장치에서 특히 중요합니다.

5. 증착 방법

박막을 적용하기 위한 증착 방법의 선택은 원하는 두께, 기판의 표면 구성, 증착의 목적 등 여러 요인에 따라 달라집니다.

일반적인 증착 방법에는 화학 기상 증착(CVD)과 물리적 기상 증착(PVD)이 있습니다.

CVD는 기체와 기판 사이의 화학 반응을 통해 고체 층을 형성하는 반면, PVD는 증발된 물질이 기판 표면에 응축되는 것을 포함합니다.

6. 산업 분야에서의 응용

박막 코팅은 다양한 산업 분야에서 널리 사용됩니다.

반도체 산업에서는 디바이스 성능을 향상시키는 데 매우 중요합니다.

태양 에너지 산업에서 박막 태양전지는 더 낮은 비용으로 깨끗한 전기를 생산하기 위해 필수적입니다.

또한 박막은 광학 부품에 사용되어 렌즈 및 기타 광학 장치의 기능과 성능을 향상시킵니다.

7. 요약

요약하면, 박막은 다양한 기판의 특성과 기능을 크게 향상시킬 수 있는 다목적 코팅 재료입니다.

거울과 같은 일상 용품부터 태양 전지 및 반도체 장치와 같은 정교한 기술까지 다양한 분야에 적용됩니다.

다양한 증착 방법을 통해 특성을 정밀하게 제어할 수 있어 현대 기술 및 산업에서 없어서는 안 될 필수 요소입니다.
