박막 증착은 재료층을 나노미터에서 수 마이크로미터 두께 범위로 표면 또는 "기판" 위에 입히는 공정입니다. 이를 달성하는 방법은 크게 물리적 기상 증착(PVD)과 화학 기상 증착(CVD)이라는 두 가지 기본 범주로 나뉩니다. 이 두 계열에는 스퍼터링 및 증착에서 원자 수준의 화학 반응에 이르는 다양한 기술이 포함됩니다.
박막 증착에서 핵심적인 결정은 단순히 어떤 방법을 사용할지가 아니라 왜 사용해야 하는가입니다. 물리적 공정(PVD)과 화학적 공정(CVD) 사이의 선택은 필름의 순도, 균일성, 내열성 및 정밀도에 대한 응용 분야의 특정 요구 사항에 따라 완전히 결정됩니다.
증착의 두 기둥: PVD 대 CVD
물리적 증착과 화학적 증착의 근본적인 차이점을 이해하는 것이 올바른 기술을 선택하는 첫 번째 단계입니다. 이들은 기판 위에 필름을 구축하기 위한 두 가지 뚜렷한 철학을 나타냅니다.
물리적 기상 증착(PVD): "Top-Down" 접근 방식
PVD 방법은 진공 챔버 내에서 고체 공급원("타겟"이라고 함)에서 기판으로 재료를 물리적으로 전송하는 것을 포함합니다. 이를 매우 정밀하게 제어되는 분자 수준의 스프레이 페인팅으로 생각할 수 있습니다.
재료는 타겟에서 기화되어 직선으로 이동하여 기판 위에 응축됩니다.
주요 PVD 기술
스퍼터링은 타겟에 고에너지 이온(일반적으로 아르곤과 같은 가스에서 나옴)을 충돌시키는 공정입니다. 이 충돌로 인해 타겟에서 원자가 튀어나오거나("스퍼터링") 기판 위에 증착됩니다. 마그네트론 스퍼터링은 강력한 자석을 사용하여 이 공정의 효율성을 향상시킵니다.
증착(Evaporation)은 고진공 상태에서 재료를 가열하여 기화시키는 것을 포함합니다. 그런 다음 증기가 상승하여 더 차가운 기판 위에 응축됩니다. 이는 열 가열(열 증착) 또는 집중된 전자 빔(전자 빔 증착)을 사용하여 수행될 수 있습니다.

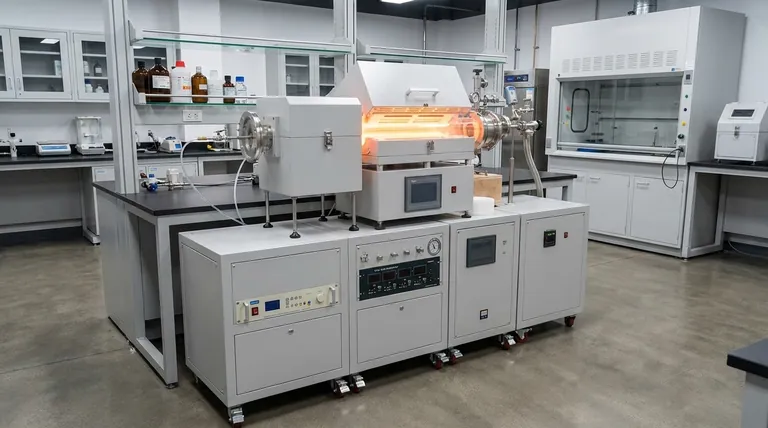

화학 기상 증착(CVD): "Bottom-Up" 접근 방식
CVD는 기판이 하나 이상의 휘발성 전구체 가스에 노출되는 화학 공정입니다. 이 가스들은 기판 표면에서 반응하거나 분해되어 원하는 고체 필름을 생성합니다.
이는 스프레이와는 거리가 멀고 통제된 화학 반응을 사용하여 원자 단위로 구조를 구축하는 것과 더 유사합니다.
주요 CVD 기술
표준 CVD는 매우 정밀하고 균일한 필름을 생성하는 능력 때문에 반도체 산업에서 널리 사용됩니다. 이는 종종 기판 표면에서 필요한 화학 반응을 유도하기 위해 고온을 필요로 합니다.
원자층 증착(ALD)은 최고의 제어 기능을 제공하는 CVD의 고급 형태입니다. 이는 자체 제한적인 일련의 화학 반응을 사용하여 한 번에 하나의 원자층만 증착합니다. 이 층별 접근 방식은 뛰어난 균일성과 두께 제어를 가진 필름을 생성합니다.
절충안 이해하기
PVD나 CVD 중 어느 것도 보편적으로 우수하지 않습니다. 최적의 선택은 재료, 기판 및 원하는 결과의 함수입니다.
PVD를 선택해야 하는 경우
PVD는 고순도 금속, 합금 및 특정 세라믹 코팅을 증착하는 데 자주 선호됩니다. 이는 시선(line-of-sight) 공정이므로 평평한 표면 코팅에 탁월합니다.
스퍼터링과 같은 기술은 매우 다재다능하며 증발시키기 어려운 매우 높은 녹는점을 가진 재료를 포함하여 광범위한 재료를 증착할 수 있습니다.
CVD를 선택해야 하는 경우
CVD는 균일성과 균일성(conformity)이 중요한 경우에 탁월합니다. 전구체 가스가 복잡한 모양 주위로 흐를 수 있기 때문에 CVD는 PVD가 어려움을 겪는 복잡한 3D 구조와 트렌치를 고르게 코팅할 수 있습니다.
이것이 CVD와 그 하위 유형인 ALD가 현대 반도체 제조에서 지배적인 이유이며, 여기서는 복잡한 트랜지스터 아키텍처에 걸친 완벽한 덮개가 필수적입니다.
기판 준비의 중요한 역할
오염된 표면에서는 어떤 증착 기술도 성공할 수 없습니다. 사전 세척은 적절한 필름 접착 및 품질을 보장하기 위한 필수 단계입니다.
플라즈마 처리 또는 이온 소스 세척과 같은 방법은 기판이 증착 챔버에 들어가기 직전에 탄화수소, 습기 또는 원치 않는 자연 산화물 층과 같은 미세 오염 물질을 제거하는 데 사용됩니다.
목표에 맞는 올바른 선택
귀하의 응용 분야가 기술을 결정합니다. 충족해야 할 주요 요구 사항을 기준으로 결정을 내리십시오.
- 단순한 표면에 고순도 금속 코팅이 주된 초점인 경우: 스퍼터링 또는 전자 빔 증착과 같은 PVD 방법이 가장 직접적이고 효과적인 선택입니다.
- 복잡한 3D 모양에 대한 탁월한 균일성이 주된 초점인 경우: 모든 표면을 균일하게 코팅할 수 있는 능력 덕분에 CVD가 우수합니다.
- 첨단 전자 제품을 위한 원자 수준의 두께 제어가 주된 초점인 경우: 정밀한 CVD 유형인 원자층 증착(ALD)은 타의 추종을 불허하는 층별 제어를 제공합니다.
- 광학적 또는 내마모성 특성 향상이 주된 초점인 경우: PVD와 CVD 모두 광범위한 재료 솔루션을 제공하며, 선택은 관련된 특정 재료 및 기판에 따라 달라집니다.
이러한 기본 원리를 이해하면 프로젝트에 필요한 정확한 증착 기술을 선택할 수 있습니다.
요약표:
| 증착 방법 | 주요 특징 | 주요 응용 분야 |
|---|---|---|
| 물리적 기상 증착(PVD) | 시선 공정, 고순도 코팅, 금속/합금에 적용 가능 | 평면, 광학 코팅, 내마모층 |
| 화학 기상 증착(CVD) | 균일한 코팅, 균일한 덮개, 표면의 화학 반응 | 복잡한 3D 구조, 반도체 제조 |
| 원자층 증착(ALD) | 원자 수준 제어, 층별 성장, 탁월한 균일성 | 첨단 전자 제품, 정밀 나노필름 |
