진공로의 누설을 어떻게 테스트합니까? 공정 순도 보장 및 오염 방지

진공로의 누설을 테스트하려면, 먼저 챔버를 격리하고 시간에 따른 압력 증가를 측정하여 "상승률(rate-of-rise)" 테스트를 통해 누설이 존재하는지 확인해야 합니다. 확인되면, 누설 지점을 정확히 찾아내는 가장 효과적인 방법은 헬륨 질량 분석기 누설 감지기를 사용하는 것입니다. 이 장비는 가스가 용기로 유입되는 정확한 위치를 식별할 수 있습니다.

누설 테스트의 목표는 완벽하고 불가능한 밀봉을 달성하는 것이 아니라, 귀하의 공정에 허용되는 사양 내에 로의 "누설 상승률(leak-up rate)"이 있도록 보장하는 것입니다. 이는 대기 오염 물질이 재료의 무결성과 결과의 일관성을 손상시키는 것을 방지합니다.

누설 무결성이 중요한 이유

진공로의 주요 기능은 엄격하게 제어되는 순수한 분위기를 만드는 것입니다. 누설은 아무리 작더라도 이 기능에 직접적으로 위배됩니다.

오염으로부터 제품 보호

누설의 가장 즉각적인 결과는 오염입니다. 주로 질소와 산소로 구성된 대기 중 공기가 챔버로 유입되어 가공 중인 재료와 반응하여 산화, 변색 및 야금 사양 미달로 이어질 수 있습니다.

공정 반복성 보장

과학적 및 산업적 응용 분야에서 일관성은 핵심입니다. 누설률이 변동하는 로는 사이클마다 일관되지 않은 진공 수준을 생성하여 신뢰할 수 없고 반복 불가능한 결과를 초래합니다.

장비 손상 방지

일부 시스템에서는 불량한 진공이 오염 이상의 결과를 초래할 수 있습니다. 이는 발열체 또는 기타 내부 구성 요소 사이에 전기 아크를 유발하여 심각한 손상과 비용이 많이 드는 가동 중단을 초래할 수 있습니다.

누설 감지를 위한 체계적인 방법

누설을 찾는 것은 일반적인 확인에서 구체적인 식별로 이동하는 체계적인 과정이어야 합니다.

초기 지표: 상승률 테스트

누설을 찾기 전에 누설이 존재하는지 확인해야 합니다. 상승률(또는 누설 상승) 테스트는 누설률을 정량화하는 표준 방법입니다.

과정은 간단합니다:

1. 로를 정상 작동 진공 수준까지 펌핑합니다.
2. 주 밸브를 닫아 챔버를 진공 펌프와 분리합니다.
3. 시작 시 압력을 기록하고 설정된 기간(예: 10-30분) 동안 압력 증가를 모니터링합니다.

상당한 압력 증가는 누설이 존재함을 확인하며, 그 비율(예: 시간당 마이크론)을 계산할 수 있습니다.

지점 특정: 헬륨 누설 감지

이것은 누설의 정확한 위치를 찾는 업계 표준 방법입니다. 헬륨 질량 분석기가 로의 진공 시스템에 연결됩니다. 로가 진공 상태일 때, 챔버 외부에 있는 의심되는 누설 지점에 헬륨 가스를 미세하게 분사합니다. 헬륨이 누설을 통해 챔버 내부로 들어가면 분석기가 즉시 감지하여 작업자에게 경고합니다.

외부 구성 요소에 대한 저기술 확인

고전적인 "비눗방울" 테스트는 제한적이지만 중요한 역할을 합니다. 진공 챔버로의 누설을 찾는 데는 효과적이지 않습니다.

그러나 불활성 가스 공급 라인 또는 냉각수 피팅과 같이 로에 연결된 가압 구성 요소를 확인하는 데 유용합니다. 라인에 압력을 가하고 비눗물을 뿌리면 거품이 생기는 곳은 해당 구성 요소에서 외부로 누설이 발생하고 있음을 나타냅니다.

절충점 및 일반적인 함정 이해

효과적인 누설 관리는 미묘한 차이를 이해하고 어디서부터 찾아야 하는지 아는 것을 필요로 합니다.

"허용 가능한" 누설률 정의

완벽하게 밀봉된 로는 없습니다. 모든 로에는 제조업체가 정의한 기준선, 허용 가능한 누설 상승률이 있습니다. 목표는 로가 이 지정된 허용 오차(일반적으로 매우 낮음, 예: 시간당 5-10 마이크론) 내에 유지되도록 보장하는 것입니다.

예방적 유지보수의 역할

오염 방지는 누설을 찾는 것만큼 중요합니다. 고온 및 고진공에서 정기적으로 "건조 운전(dry run)" 또는 "연소(burn-out)" 사이클을 수행하면 로 내부에 축적된 오염 물질을 기화시키고 펌핑하여 제거하는 데 도움이 됩니다. 이는 최소한 일주일에 한 번 수행해야 합니다.

가장 먼저 확인해야 할 일반적인 누설 지점

헬륨 누설 감지기를 사용할 때 시간을 절약하기 위해 가장 일반적인 고장 지점부터 시작하십시오:

• 도어 씰: 로에서 가장 큰 씰이며 가장 많은 마모가 발생합니다.
• 유틸리티 관통부(Feedthroughs): 전력, 물 또는 가스 라인이 챔버로 들어가는 지점입니다.
• 센서 포트: 열전대 및 진공 게이지 연결부입니다.
• 밸브 씰: 주 밸브, 예비 펌프 밸브 및 가스 입구 밸브의 씰입니다.

목표에 맞는 올바른 선택

유지보수 및 문제 해결 노력을 안내하기 위해 이 프레임워크를 사용하십시오.

• 누설이 의심되지만 심각도를 모르는 경우: 상승률 테스트를 수행하여 문제를 정량화하고 제조업체 사양을 초과하는지 확인합니다.
• 알려진 누설의 정확한 위치를 찾아야 하는 경우: 헬륨 질량 분석기 누설 감지기가 이 작업을 위한 결정적인 도구입니다.
• 정기적인 예방 유지보수를 수행하는 경우: 건조 운전 사이클을 정기적으로 수행하고 외부 가압 가스 및 물 피팅의 누설을 확인합니다.

누설 감지 및 예방에 대한 이러한 체계적인 접근 방식을 채택하면 진공로 작동의 신뢰성, 일관성 및 수명을 보장할 수 있습니다.

요약표:

방법	목적	가장 적합한 경우
상승률 테스트	누설 확인 및 정량화	초기 진단, 정기 점검
헬륨 누설 감지	정확한 누설 위치 파악	정밀한 문제 해결
비눗방울 테스트	가압 라인의 누설 확인	외부 가스/물 피팅

귀하의 공정을 보호하고 일관된 결과를 보장하십시오. 누설이 없는 진공로는 재료 무결성과 반복성에 매우 중요합니다. KINTEK은 실험실 장비 및 소모품을 전문으로 하며 실험실 요구 사항을 지원합니다. 저희 전문가들은 최적의 로 성능 유지 관리를 도와드릴 수 있습니다. 누설 감지, 유지보수 또는 귀하의 응용 분야에 적합한 장비를 찾는 데 대한 지원을 받으려면 지금 문의하십시오.

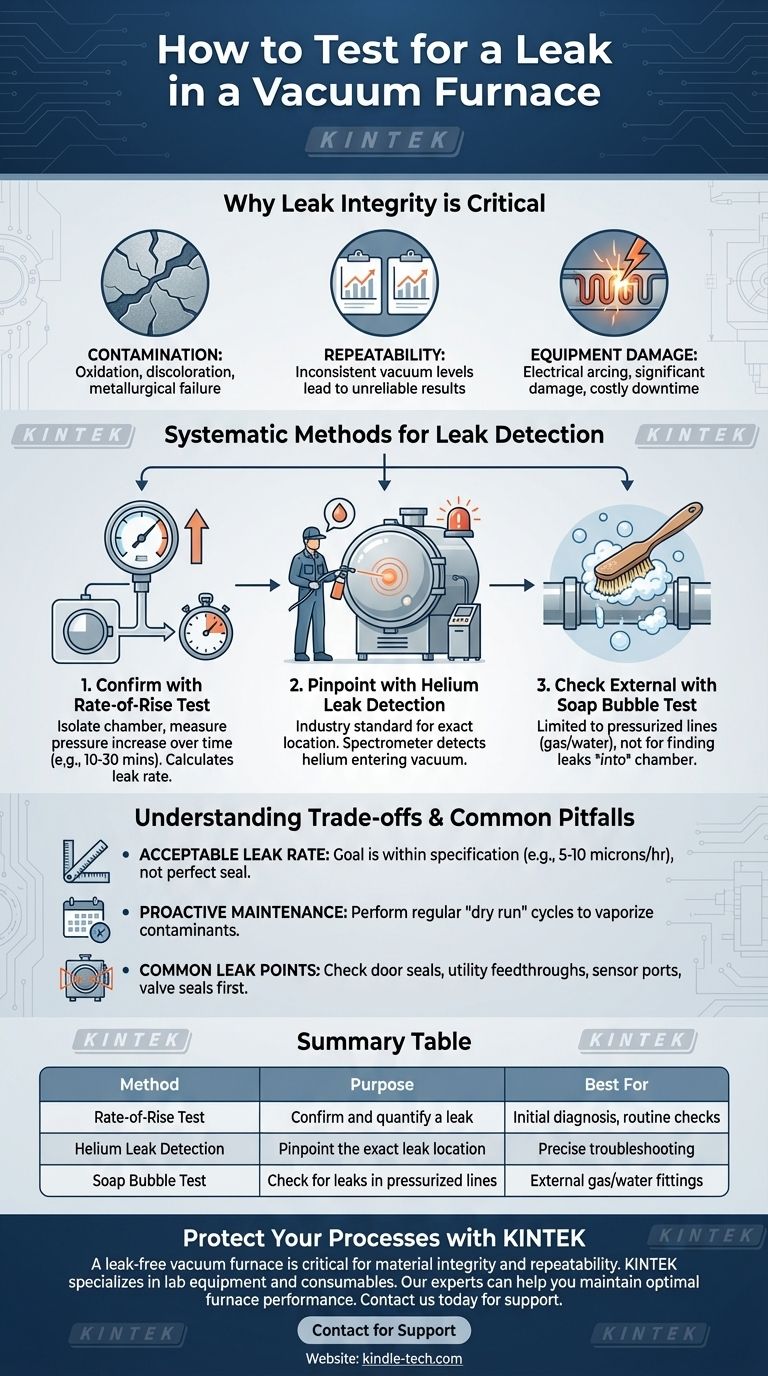

시각적 가이드
