박막은 어떻게 형성되나요? 4가지 필수 기술 설명

박막은 다양한 증착 기술을 사용하여 만들어집니다. 이러한 기술에는 기판에 재료 층을 정밀하게 도포하는 과정이 포함됩니다. 증착 방법에는 증착, 스퍼터링, 화학 기상 증착(CVD), 스핀 코팅 등이 있습니다. 각 기술을 통해 필름의 두께와 구성을 제어할 수 있습니다. 따라서 반도체, 거울, 전자 디스플레이 등 다양한 응용 분야에 적합합니다.

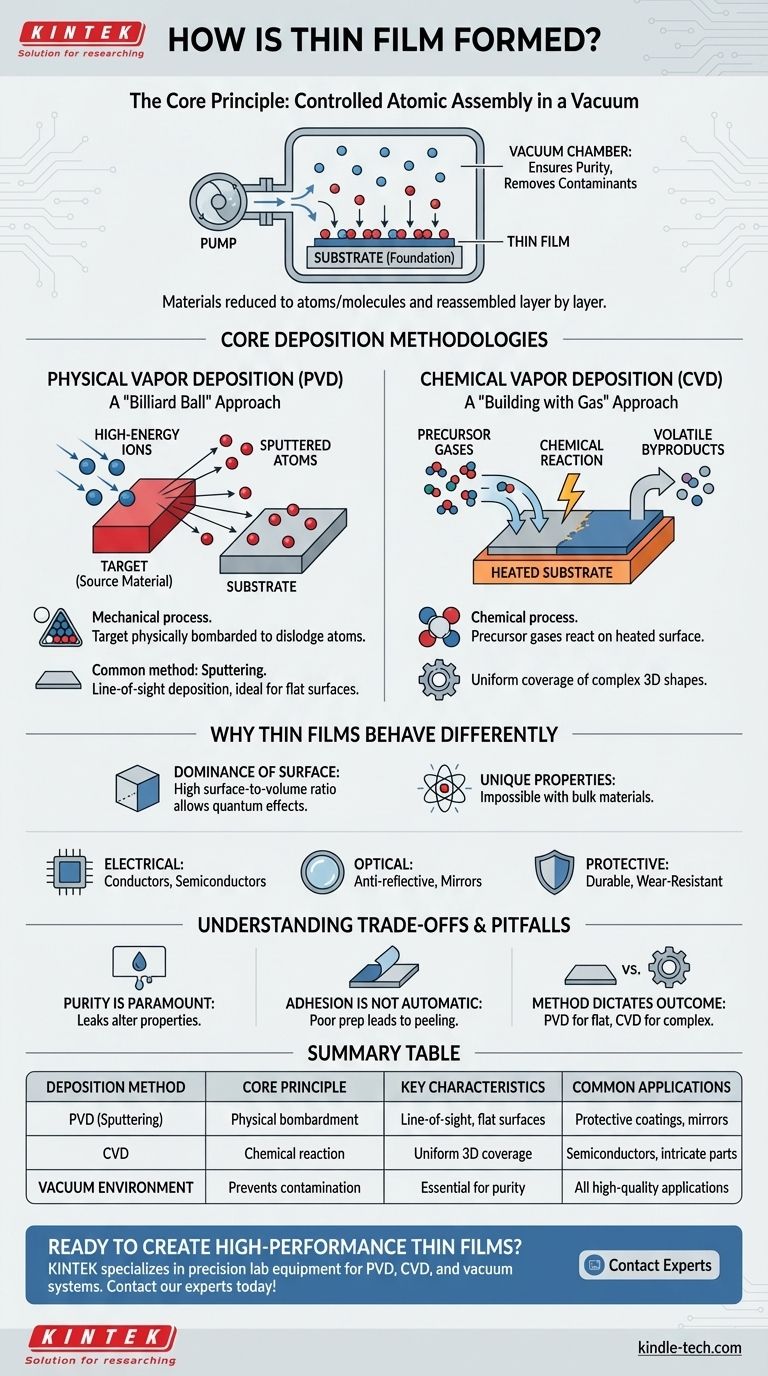

박막 형성을 위한 4가지 필수 기술

박막은 어떻게 형성되나요? 4가지 필수 기술 설명

1. 증착 및 스퍼터링

물리적 기상 증착(PVD) 방식입니다. 이 방법은 고체 타겟에서 재료를 제거하여 기판 위에 증착하는 과정을 포함합니다. 증착에서는 재료가 증기로 변할 때까지 가열됩니다. 그런 다음 이 증기는 더 차가운 기판에 응축됩니다. 스퍼터링은 고에너지 입자로 대상 물질에 충격을 가하는 것입니다. 이렇게 하면 원자가 방출되어 기판에 증착됩니다.

2. 화학 기상 증착(CVD)

이 방법은 기체 전구체 간의 화학 반응을 사용합니다. 기판 위에 고체 필름을 증착합니다. 이 공정은 반응 챔버의 고온에서 진행됩니다. 따라서 필름의 특성을 정밀하게 제어할 수 있습니다. CVD는 높은 정밀도로 인해 반도체 산업에서 널리 사용됩니다.

3. 스핀 코팅

이 기술은 일반적으로 폴리머의 균일한 박막을 증착하는 데 사용됩니다. 화학 용액을 도포하는 동안 기판을 빠르게 회전시킵니다. 이렇게 하면 원심력으로 인해 재료가 표면 전체에 고르게 퍼집니다.

박막 형성 과정

박막 형성에는 세 가지 주요 단계가 포함됩니다:

  1. 증착 종 생성: 여기에는 기판과 대상 물질을 준비하는 과정이 포함됩니다.
  2. 운송: 선택한 증착 기술을 사용하여 재료가 대상에서 기판으로 이송됩니다.
  3. 성장: 대상 물질이 기판 위에서 응축되고 성장하여 박막을 형성합니다. 이 과정은 활성화 에너지, 결합 에너지 및 접착 계수와 같은 요소의 영향을 받습니다.

응용 분야 및 예시

  • 거울: 전통적인 거울은 은도금 공정을 사용하여 제작되었습니다. 현대의 거울은 종종 스퍼터링을 사용하여 유리에 얇은 금속층을 증착합니다.
  • 반도체: 반도체 제조에서 박막은 매우 중요합니다. 순수한 실리콘 웨이퍼는 전기적 특성을 부여하기 위해 정밀한 층으로 코팅됩니다.
  • 전자 디스플레이: 얇은 폴리머 필름은 플렉시블 태양전지와 유기 발광 다이오드(OLED)에 사용됩니다. 이는 최신 디스플레이에 필수적인 요소입니다.

이러한 방법과 공정을 통해 특정 요구 사항에 맞게 박막을 맞춤 제작할 수 있습니다. 거울의 반사율을 높이거나 반도체의 전도도를 향상시키거나 유연하고 효율적인 전자 디스플레이를 만드는 등 다양한 용도로 사용할 수 있습니다.
