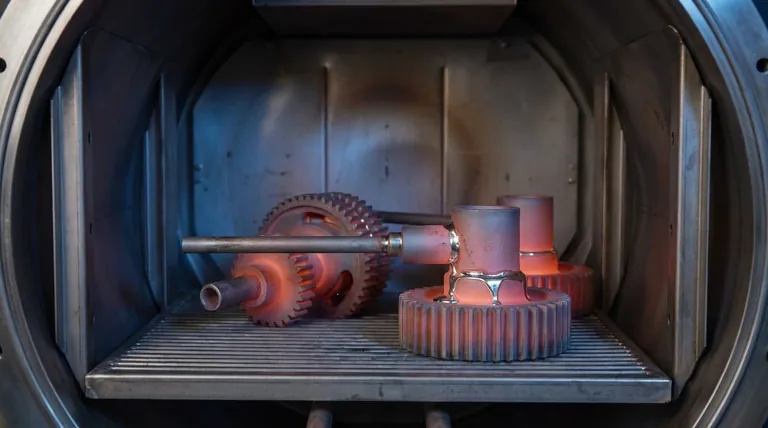

진공 브레이징은 고순도 접합 공정으로, 특수 필러 금속을 사용하여 제어된 진공로 내부에서 두 개 이상의 모재를 융합시킵니다. 조립품을 거의 진공 상태에서 가열함으로써 필러 금속은 모재보다 낮은 온도에서 녹아 서로의 좁은 틈으로 흘러 들어가 냉각 시 매우 깨끗하고 강하며 영구적인 결합을 형성합니다.
진공 브레이징의 핵심 이점은 부식성 화학 플럭스 없이도 우수한 야금학적 결합을 생성할 수 있다는 것입니다. 진공 환경 자체가 산화를 방지하고 부품 표면을 적극적으로 세척하여 접합되는 모재보다 더 강하고 신뢰할 수 있는 접합부를 만듭니다.
핵심 원리: 제어된 야금학적 결합
진공 브레이징은 정밀한 열 및 화학 공정입니다. 성공 여부는 필러 금속, 모재 및 진공 환경 간의 상호 작용에 달려 있습니다.
필러 금속 선택
이 공정은 접합되는 부품보다 녹는점이 훨씬 낮은 필러 금속(또는 브레이징 합금)에 달려 있습니다. 이를 통해 모재가 고체 상태로 유지되는 동안 필러가 액체가 될 수 있습니다.
이러한 합금은 진공에서 증발하여로와 최종 접합부를 오염시킬 수 있는 높은 증기압을 가진 원소를 포함하지 않도록 신중하게 선택됩니다.
접합부의 모세관 작용
필러 금속이 녹으면 모세관 작용이라는 자연 현상이 작용합니다. 액체 상태의 합금은 촘촘하게 맞물린 모재 부품 사이의 좁고 균일한 틈으로 빨려 들어갑니다.
이 작용은 전체 접합부가 완전히 젖고 채워지도록 보장하며, 이는 기공이 없고 고강도인 결합을 달성하는 데 매우 중요합니다.
확산 및 응고
브레이징 온도에서 액체 필러 금속의 원자는 고체 모재 표면으로 확산되기 시작하며, 그 반대도 마찬가지입니다. 이러한 혼합은 접합 계면에 새롭고 강력한 합금을 생성합니다.
조립품을 조심스럽게 냉각시키면 필러 금속이 응고되어 부품 사이에 연속적인 고체 야금학적 연결이 형성됩니다.
진공 환경의 결정적인 역할
진공로를 사용하는 것이 이 공정을 다른 브레이징 방법과 근본적으로 구별하는 요소입니다. 진공은 단순히 빈 공간이 아니라 공정의 능동적인 부분입니다.
산화 방지
진공의 주요 기능은 대기 가스, 특히 산소를 제거하는 것입니다. 고온 가열 주기 동안 산소가 존재하지 않으면 금속 표면에 산화물이 형성될 수 없습니다.
이것이 이 공정이 플럭스 프리(fluxless)인 이유입니다. 기존 브레이징에서는 산화물을 제거하기 위해 산성 플럭스가 필요하지만, 진공은 이 단계를 불필요하게 만들어 플럭스 잔류 및 브레이징 후 부식의 위험을 제거합니다.
표면 탈산 및 세척
고진공은 산화를 방지하는 것 이상의 역할을 합니다. 부품을 적극적으로 세척할 수 있습니다. 낮은 압력과 높은 열의 조합은 미량의 오일 및 일부 표면 산화물과 같은 오염 물질을 기체로 만들어 펌핑하여 제거합니다.
이러한 "탈기(outgassing)" 효과는 원자적으로 깨끗한 표면을 만들어 가능한 가장 강력한 야금학적 결합을 생성하는 이상적인 조건을 제공합니다.
트레이드오프 및 고려 사항 이해
진공 브레이징은 강력하지만, 성공적인 적용을 위해 이해해야 할 특정 요구 사항과 한계가 있는 전문 공정입니다.
필러 금속과 모재의 호환성
필러 합금의 선택은 매우 중요합니다. 아연, 납 또는 카드뮴과 같은 원소를 포함하는 합금을 사용하면 진공에서 증발하여 접합 품질이 저하되고 값비싼 로 장비가 심각하게 오염될 수 있습니다.
마찬가지로, 일부 모재는 증기압이 높아 고온에서 진공 상태에서 열화될 수 있으므로 진공 브레이징에 적합하지 않습니다.
높은 장비 및 공정 비용
진공로는 상당한 자본 투자를 나타냅니다. 챔버를 펌핑하고, 정밀한 가열 및 냉각 프로파일을 실행하고, 장비를 유지 관리해야 하므로 공정 자체도 개방형 공기 방식보다 시간이 더 오래 걸립니다.
느린 사이클 시간
로딩 및 진공 펌핑부터 가열, 온도 유지, 냉각에 이르는 전체 공정은 대부분의 용접 또는 토치 브레이징 작업보다 본질적으로 느립니다. 이로 인해 단일 부품 흐름보다는 배치 생산에 더 적합합니다.
진공 브레이징을 선택해야 하는 경우
진공 브레이징 사용 결정은 최종 제품의 기술적 요구 사항에 따라 이루어져야 합니다.
- 최대 접합 강도와 순도가 주요 초점인 경우: 진공 브레이징은 항공우주, 의료 및 고성능 전자 분야의 임무 수행에 중요한 부품에 대해 접합 무결성이 필수적인 경우 우수한 선택입니다.
- 복잡하거나 이종 재료 접합이 주요 초점인 경우: 이 공정은 예외적으로 정밀하고 균일한 온도 제어를 제공하므로 섬세한 조립품이나 열팽창률이 다른 재료를 접합하는 데 이상적입니다.
- 브레이징 후 세척 제거가 주요 초점인 경우: 진공 브레이징의 플럭스 프리 특성은 로에서 바로 밝고 깨끗한 완제품을 생성하여 상당한 노동력을 절약하고 잔류 화학 물질로 인한 문제를 방지합니다.
분자 수준에서 접합 환경을 제어함으로써 진공 브레이징은 기존 방법으로는 쉽게 따라잡을 수 없는 수준의 품질과 신뢰성을 제공합니다.
요약표:
| 주요 측면 | 설명 |
|---|---|
| 공정 | 산화 없이 야금학적 결합을 생성하기 위해 진공로에서 필러 금속으로 금속 조립품을 가열합니다. |
| 핵심 원리 | 진공 상태에서 필러 금속이 모재로 확산되고 모세관 작용이 제어됩니다. |
| 환경 | 고진공은 산화를 방지하고, 플럭스 필요성을 제거하며, 표면을 적극적으로 세척합니다. |
| 이상적인 용도 | 복잡하거나 이종 재료 접합, 최대 강도와 순도가 요구되는 임무 수행 부품. |
| 고려 사항 | 더 높은 장비 비용, 더 느린 사이클 시간, 호환되는 필러/모재 필요. |
