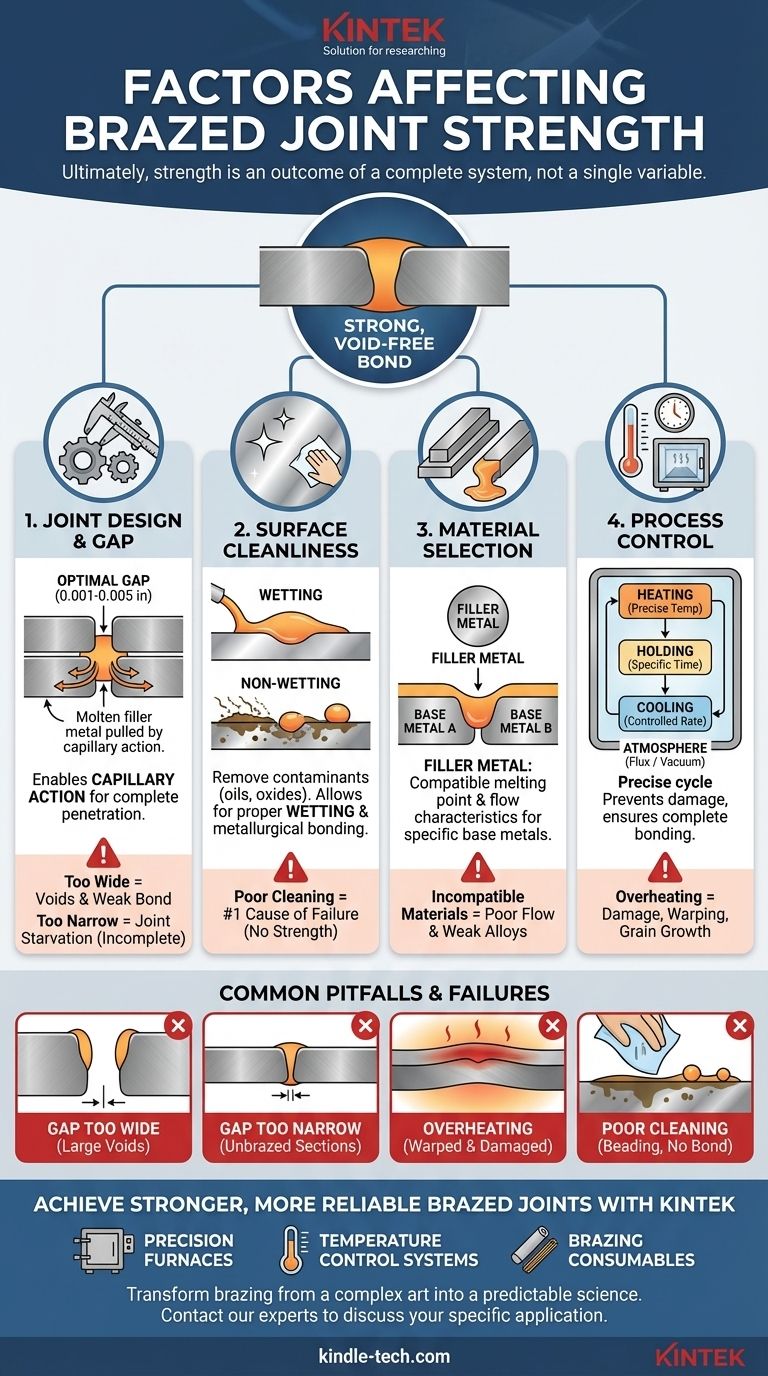

궁극적으로 브레이징 접합부의 강도는 네 가지 주요 요인에 의해 결정됩니다. 즉, 접합부 자체의 설계(특히 간격), 표면의 청결도, 올바른 용가재 선택, 그리고 가열 및 냉각 공정의 정밀한 제어입니다. 이러한 요소들이 올바르게 관리되면, 결과적인 접합부는 약점이 아니라 접합되는 모재보다 더 강해집니다.
브레이징의 핵심 원리는 강도가 단일 변수에서 오는 것이 아니라는 것입니다. 이는 접합부 설계가 모세관 현상을 가능하게 하고, 깨끗한 표면이 야금학적 결합을 허용하며, 제어된 공정이 부품을 손상시키지 않고 결합을 실행하는 완전한 시스템의 결과입니다.
기초: 접합부 설계 및 준비
성공적인 브레이징은 부품이 가열되기 훨씬 전에 시작됩니다. 접합부의 기계적 설계와 준비는 최종 강도에 영향을 미치는 가장 중요한 요소입니다.
접합부 간격의 중요한 역할
두 표면 사이에 접합되는 공간을 접합부 간격이라고 합니다. 이 간격은 임의적이지 않으며, 극도로 정밀하게 설계됩니다.
주요 기능은 모세관 현상을 통해 용융된 용가재가 접합부로 완전히 유입되도록 하는 것입니다.
일반적으로 0.001~0.005인치(0.025~0.127mm) 사이의 최적 간격은 용가재가 전체 계면을 채워 강하고 공극 없는 결합을 형성하도록 보장합니다.
청결이 필수적인 이유
접합부 표면은 깨끗해야 합니다. 가공유, 그리스 또는 표면 산화물과 같은 오염 물질은 성공적인 브레이징을 방해합니다.
이러한 오염 물질은 용융된 용가재가 모재 표면에 부드럽고 균일하게 퍼지는 능력인 젖음성을 저해합니다.
젖음성이 좋지 않으면 약하고 불완전한 결합 또는 전혀 결합되지 않습니다. 적절한 세척은 종종 탈지 후 모재의 특정 산화층을 제거하는 공정을 포함합니다.
올바른 재료 선택
모재와 용가재 모두 선택된 재료는 호환되어야 하며 특정 응용 분야의 요구 사항에 맞게 선택되어야 합니다.
용가재 특성
용가재는 접합되는 모재보다 낮은 용융 온도를 가져야 합니다. 이는 공정 중에 부품 자체가 녹지 않도록 보장합니다.
결정적으로, 용가재는 사용 중인 특정 모재에 젖고 흐르도록 제조되어야 합니다. 다른 모재(강철, 구리 또는 알루미늄 등)에는 다른 용가재 합금이 필요합니다.
모재 호환성
모재 자체도 공정에 영향을 미칩니다. 예를 들어, 알루미늄은 브레이징이 성공하려면 제거되거나 플럭스에 의해 변위되어야 하는 단단하고 내화성 있는 산화층을 형성합니다.
모재의 강도와 열적 특성은 손상이나 변형을 일으키지 않고 사용할 수 있는 최대 온도 및 가열 속도도 결정합니다.
브레이징 공정 마스터하기
브레이징 공정 자체는 정밀하게 제어되는 열 주기입니다. 시간, 온도 또는 분위기의 편차는 접합부를 손상시킬 수 있습니다.
정밀한 온도 제어
어셈블리는 용가재에 의해 결정되는 올바른 브레이징 온도로 균일하게 가열되어야 합니다.
온도가 너무 낮으면 용가재가 녹아 흐르지 않습니다. 너무 높으면 모재를 손상시키거나 용가재가 분해될 수 있습니다.
시간 및 냉각의 중요성
부품은 용가재가 접합부 전체에 흐르고 야금학적 결합을 형성할 수 있도록 특정 유지 시간 동안 브레이징 온도에서 유지되어야 합니다.
냉각 속도도 중요합니다. 너무 빨리 냉각하면 내부 응력이 발생하여 접합부에 균열이 생길 수 있으며, 너무 느리게 냉각하면 바람직하지 않은 야금학적 변화가 발생할 수 있습니다.
분위기의 역할 (플럭스 또는 진공)
가열하는 동안 금속은 산소와 빠르게 반응하여 젖음성을 방해하는 산화물을 형성합니다. 이를 방지해야 합니다.
한 가지 방법은 공기로부터 접합부를 보호하고 산화물을 용해시키는 화학 화합물인 플럭스를 사용하는 것입니다. 다른 방법은 환경에서 산소를 완전히 제거하는 진공로에서 브레이징을 수행하는 것입니다.
절충점 및 실패 지점 이해
완벽한 브레이징을 달성하려면 핵심 원리와 관련된 일반적인 함정을 피해야 합니다.
접합부 간격이 너무 넓을 때
간격이 너무 크면 모세관 현상이 약하거나 존재하지 않습니다. 용가재는 접합부를 완전히 채우지 못하여 큰 공극과 용가재 합금의 낮은 고유 강도에만 의존하는 현저히 약한 결합을 초래합니다.
접합부 간격이 너무 좁을 때
간격이 너무 좁으면 용가재가 접합부로 전혀 흐를 수 없습니다. 이러한 "접합부 부족"은 불완전하고 신뢰할 수 없는 결합을 초래하며, 상당 부분이 브레이징되지 않은 상태로 남게 됩니다.
과열의 위험
권장 온도를 초과하면 부품이 변형되거나, 결정립 성장을 통해 모재가 약해지거나, 심지어 녹을 수도 있습니다. 이는 접합부뿐만 아니라 전체 어셈블리에 돌이킬 수 없는 손상을 초래합니다.
불량한 세척의 결과
이는 브레이징 실패의 가장 흔한 원인입니다. 표면이 깨끗하지 않으면 용가재가 왁스칠된 자동차 위의 물처럼 구슬처럼 맺히고 퍼지지 않습니다. 이로 인해 완전해 보이지만 기계적 강도가 거의 없는 접합부가 생성됩니다.
목표에 맞는 올바른 선택
성공적인 브레이징 접합부를 얻으려면 설계, 준비 및 공정 제어가 똑같이 중요한 전체론적 관점에서 공정을 보아야 합니다.
- 공정 신뢰성과 반복성에 중점을 둔다면: 엄격하고 문서화된 세척 프로토콜과 시간-온도 주기에 대한 정밀한 제어가 최우선 과제여야 합니다.
- 기계적 강도 극대화에 중점을 둔다면: 특히 최적이고 일관된 접합부 간격과 같은 올바른 접합부 설계 엔지니어링에 집중하십시오.
- 브레이징 실패를 해결하고 있다면: 항상 불량한 세척(젖음성 불량)의 증거를 찾기 위해 접합부를 검사하고 실패한 부품의 접합부 간격을 측정하는 것으로 조사를 시작하십시오.
이러한 상호 연결된 요소를 마스터하는 것이 브레이징을 복잡한 예술에서 신뢰할 수 있고 예측 가능한 엔지니어링 과학으로 변화시키는 것입니다.
요약표:
| 요인 | 주요 고려 사항 | 강도에 미치는 영향 |
|---|---|---|
| 접합부 설계 및 간격 | 모세관 현상을 위한 최적 간격 (0.001-0.005인치) | 완전한 용가재 침투 및 공극 없는 결합 가능 |
| 표면 청결도 | 오일, 그리스, 산화물 제거 | 적절한 젖음성 및 야금학적 결합 가능 |
| 용가재 선택 | 모재와의 호환성 및 올바른 용융점 | 강한 야금학적 결합의 흐름 및 형성 보장 |
| 공정 제어 | 정밀한 온도, 시간 및 분위기 (플럭스/진공) | 모재 손상 방지 및 완전한 결합 보장 |
KINTEK과 함께 더 강하고 신뢰할 수 있는 브레이징 접합부를 만드십시오.
새로운 제품을 개발하든 기존 공정을 문제 해결하든, 올바른 장비와 소모품은 브레이징 강도의 네 가지 핵심 요소를 제어하는 데 중요합니다. KINTEK은 실험실에 필요한 반복성과 성능을 제공하는 정밀 실험실로, 온도 제어 시스템 및 브레이징 소모품을 전문으로 합니다.
KINTEK이 브레이징을 복잡한 예술에서 예측 가능한 과학으로 전환하는 데 도움을 드리겠습니다. 오늘 전문가에게 문의하여 귀하의 특정 응용 분야와 KINTEK이 귀하의 성공을 어떻게 지원할 수 있는지 논의하십시오.
