간단히 말해, 열간 등방압착(HIP)의 중요한 "유지" 시간은 특정 응용 분야의 경우 35분으로 짧을 수 있지만, 이는 오해를 불러일으킬 수 있는 단순한 수치입니다. 부품을 적재하는 시점부터 안전하게 꺼낼 때까지의 전체 공정 시간은 훨씬 더 길며, 종종 몇 시간에 걸쳐 진행됩니다. 전체 사이클에는 성공적인 결과를 위해 필수적인 광범위한 가열, 가압 및 냉각 단계가 포함됩니다.
열간 등방압착 사이클의 총 지속 시간은 단일 숫자가 아니라 가열, 가압, 유지 및 냉각이라는 전체 공정의 함수입니다. 이 전체 사이클 시간은 재료 유형, 부품의 크기와 질량, 그리고 특정 야금학적 목표에 의해 결정됩니다.
전체 HIP 사이클 시간 분석
열간 등방압착에 얼마나 걸리는지 이해하려면 "유지" 시간을 넘어 전체 사이클의 네 가지 뚜렷한 단계를 고려해야 합니다. 시간의 대부분은 램프 업 및 냉각 단계에서 소요됩니다.
1단계: 적재 및 준비
이 초기 단계는 부품을 HIP 용기에 넣는 것을 포함합니다. 그런 다음 챔버를 밀봉하고 공기를 제거한 후, 일반적으로 아르곤인 불활성 가스로 채웁니다. 이 단계는 비교적 빠르지만 공정 무결성을 위해 중요합니다.
2단계: 가열 및 가압
이것은 총 사이클 시간의 상당 부분을 차지합니다. 용기와 그 안의 부품은 수백 도에서 2,000°C 이상에 이르는 특정 소결 온도까지 천천히 가열됩니다.
동시에 불활성 가스는 종종 최대 200 MPa(거의 30,000 psi)까지 가압됩니다. 이 램프 업은 부품이 균일하게 가열되도록 하여 열 충격이나 내부 응력을 방지하기 위해 신중하게 제어되어야 합니다.
3단계: 유지 또는 "홀드" 단계
이것이 사람들이 가장 많이 묻는 단계입니다. 이 기간 동안 부품은 최고 온도와 압력에서 유지됩니다. 균일한 등방압력은 내부 기공과 빈 공간을 압착하여 부품의 밀도를 높입니다.
이 유지 시간은 재료와 목표에 따라 결정됩니다. 주조물의 미세 기공을 닫기 위해 짧을 수도 있고, 이종 재료를 확산 접합하기 위해 더 길 수도 있습니다.
4단계: 냉각 및 감압
유지 시간이 완료되면 사이클은 제어된 냉각 및 감압 단계로 들어갑니다. 가열 단계와 마찬가지로 이 단계도 서둘러서는 안 됩니다.
급속 냉각은 열 응력을 유발하거나 균열을 일으키거나 바람직하지 않은 최종 재료 구조를 초래할 수 있습니다. 부품이 크고 무거울수록 이 제어된 냉각 과정은 더 오래 걸립니다.
HIP 기간을 결정하는 주요 요인
공정이 특정 응용 분야에 맞게 조정되므로 보편적인 HIP 사이클 시간은 없습니다. 총 지속 시간은 세 가지 주요 요인의 직접적인 결과입니다.
재료 유형 및 특성
다른 재료는 매우 다른 매개변수를 요구합니다. 예를 들어, 탄화규소 분말을 조밀하게 만드는 데 필요한 특정 온도와 압력 프로파일은 3D 프린팅된 티타늄 합금을 조밀하게 만드는 데 필요한 것과는 완전히 다릅니다.
부품 크기 및 적재 질량
작은 단일 부품은 수백 파운드의 부품이 적재된 큰 용기보다 훨씬 빨리 가열되고 냉각됩니다. 열 질량이 클수록 전체 적재물에 온도가 균일하게 전달되도록 램프 업 및 냉각 단계가 더 길어져야 합니다.
원하는 최종 특성
최종 목표가 공정을 결정합니다. 중요 항공우주 부품에서 99.9% 이상의 이론적 밀도를 달성하려면 덜 까다로운 상업적 응용 분야보다 더 보수적이고 일반적으로 더 긴 사이클이 필요합니다. 공정은 특정 야금학적 특성을 달성하도록 최적화되며, 시간은 이 방정식의 주요 변수입니다.
상충 관계 이해
HIP 사이클을 최적화하는 것은 성능, 시간 및 비용의 균형입니다. 이러한 요소 간의 상호 작용을 이해하는 것은 건전한 엔지니어링 및 비즈니스 결정을 내리는 데 중요합니다.
시간 대 재료 무결성
사이클을 서두르는 것은 잘못된 경제성입니다. 너무 빨리 가열하거나 냉각하면 부품의 기계적 특성을 손상시키거나 심지어 파손을 일으킬 수 있는 내부 응력이 발생할 수 있습니다. 가장 안정적인 결과는 느리고 고도로 제어된 열 사이클에서 나옵니다.
비용 대 사이클 시간
HIP는 에너지 집약적인 공정입니다. 장비 가동 비용이 많이 들며, 사이클이 길어질수록 더 많은 전기와 불활성 가스가 소비됩니다. 따라서 사이클 시간을 단축하려는 상업적 인센티브가 항상 존재하지만, 이는 품질이 낮은 부품을 생산할 위험과 균형을 이루어야 합니다.
"표준" 사이클의 신화
재료, 부품 형상 및 성능 목표의 모든 조합이 고유하므로 "표준" HIP 시간은 없습니다. 반복 가능하고 고품질의 결과를 보장하기 위해 각 응용 분야에는 신중하게 개발되고 검증된 사이클이 필요합니다.
응용 분야에 맞는 올바른 선택
프로젝트에 필요한 시간을 추정하려면 HIP 처리의 주요 목표를 고려하십시오.
- 금속 주조물 또는 3D 프린팅물의 기공 닫힘에 중점을 두는 경우: 균일한 밀도와 변형 방지를 위해 신중하게 제어되는 가열 및 냉각에 대부분의 시간이 소요되며, 총 사이클 시간은 몇 시간이 될 것으로 예상하십시오.
- 조밀한 세라믹 코팅 적용에 중점을 두는 경우: 최고 온도에서의 유지 시간은 비교적 짧을 수 있지만(예: 1시간 미만), 기판 재료의 열 요구 사항으로 인해 전체 사이클은 여전히 상당히 길 것입니다.
- 이종 재료의 확산 접합에 중점을 두는 경우: 유지 시간은 재료의 원자 확산 속도에 따라 매우 구체적이며, 강력한 접합을 보장하기 위해 더 긴 사이클이 필요한 광범위한 개발이 필요할 수 있습니다.
궁극적으로 HIP가 단순한 압력 적용이 아닌 포괄적인 열 처리임을 이해하는 것이 제조 공정을 효과적으로 계획하는 열쇠입니다.
요약표:
| HIP 사이클 단계 | 주요 활동 | 일반적인 소요 시간 영향 |
|---|---|---|
| 1단계: 적재 및 준비 | 챔버 밀봉, 공기 퍼징, 불활성 가스 채우기 | 비교적 빠름 |
| 2단계: 가열 및 가압 | 목표 온도(최대 2000°C 이상) 및 압력(최대 200 MPa)까지 램프 업 | 주요 시간 구성 요소; 응력 방지를 위해 제어되어야 함 |
| 3단계: 유지 (홀드) | 재료 조밀화를 위해 최고 온도/압력 유지 | 35분으로 짧을 수 있음; 응용 목표에 따라 다름 |
| 4단계: 냉각 및 감압 | 상온 및 압력까지 제어된 냉각 | 주요 시간 구성 요소; 균열 방지에 중요 |
| 총 시간에 영향을 미치는 주요 요인 | 재료 유형, 부품 크기/질량, 원하는 최종 특성 | 보편적인 사이클 없음; 각 응용 분야는 고유함 |
KINTEK과 함께 열간 등방압착 공정을 최적화하십시오
HIP 사이클 시간의 복잡성을 탐색하는 것은 중요 부품이 요구하는 재료 무결성과 밀도를 달성하는 데 매우 중요합니다. KINTEK은 정밀한 열 처리에 필요한 고급 실험실 장비 및 소모품 제공을 전문으로 합니다. 금속 주조물, 3D 프린팅 합금 또는 세라믹을 다루든, 당사의 전문 지식은 효율적이고 효과적인 HIP 사이클을 개발하고 검증하는 데 필요한 올바른 도구를 갖추도록 보장합니다.
성능, 시간 및 비용의 균형을 맞추어 99.9% 이상의 이론적 밀도와 우수한 기계적 특성을 달성할 수 있도록 도와드리겠습니다. 오늘 전문가에게 문의하여 특정 응용 분야와 당사의 솔루션이 실험실 역량을 어떻게 향상시킬 수 있는지 논의하십시오.

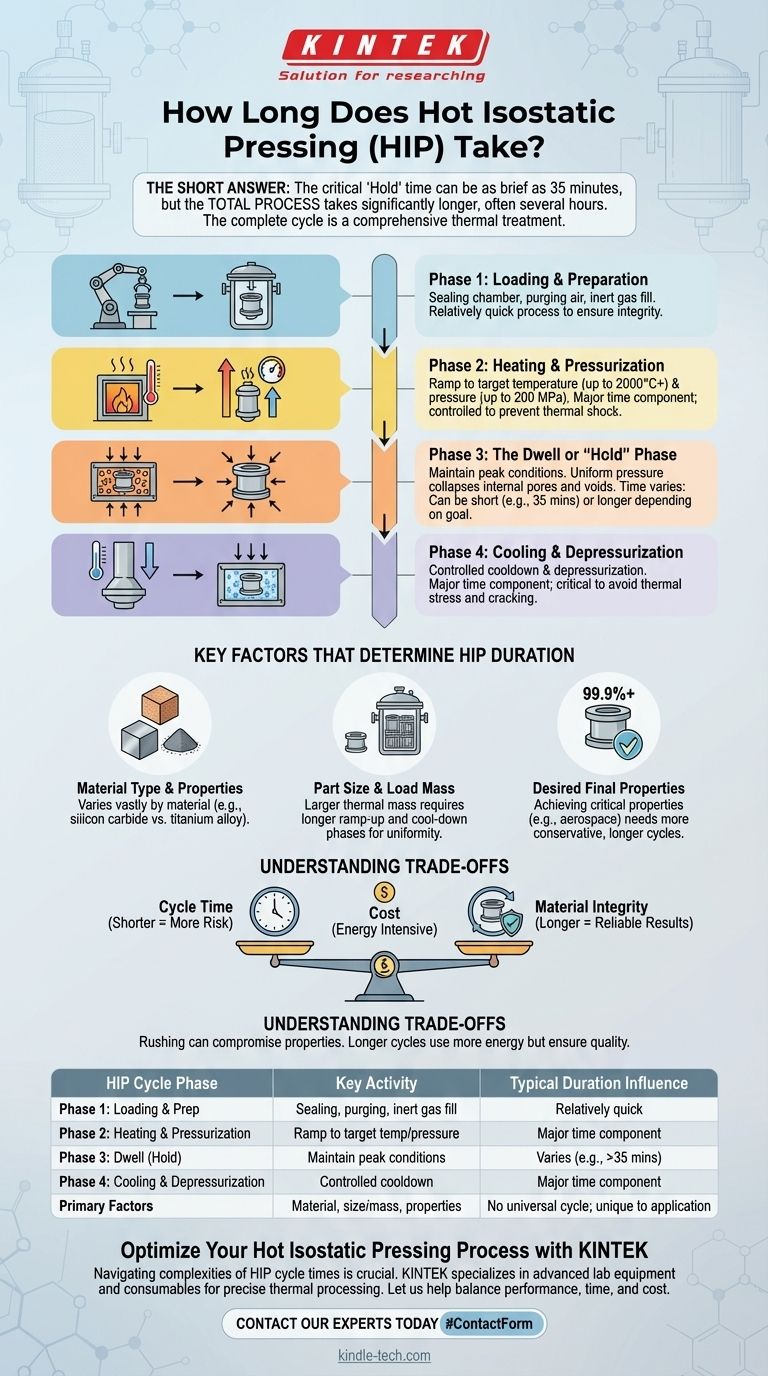

시각적 가이드
